PVTVM, TR1101, Transmisor de Vibraciones con Aceleración, Velocidad y Desplazamiento

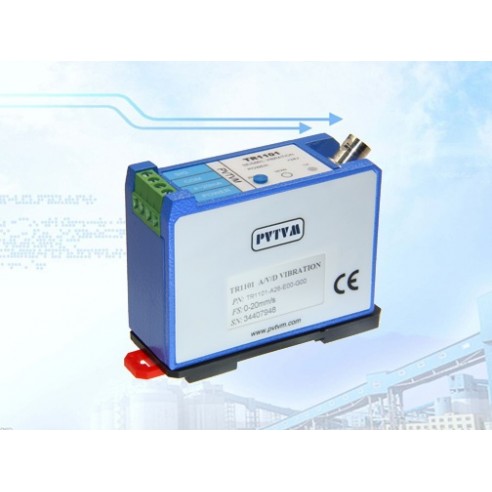

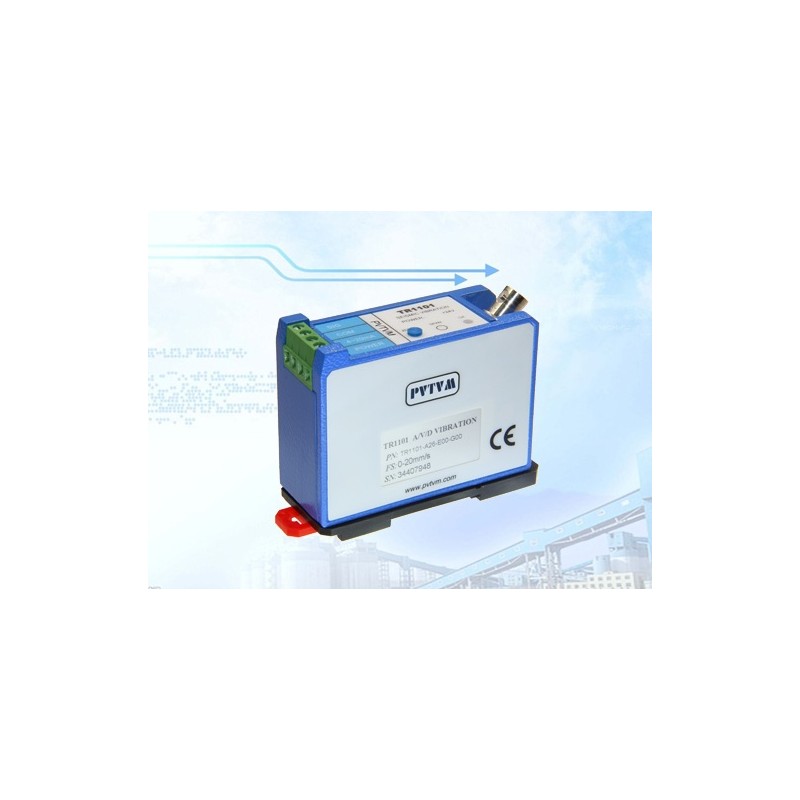

El TR1101 es una solución rentable para monitorear la vibración de la caja en el equilibrio de las máquinas de la planta. El TR1101 condiciona la señal de un acelerómetro o transductor de velocidad y proporciona una salida de 4-20mA en aceleración, velocidad o desplazamiento.

Funciones

Mide la vibración de la caja de la maquinaria

Salida de 4-20 mA en aceleración, velocidad o desplazamiento

Salida con búfer de hasta 300 metros (1.000 pies)

Compatible con sensores de otros fabricantes

(acelerómetro o sensor de velocidad)

Carcasa de aluminio fundido (sin cobre) con encapsulado de epoxi para una mejor protección del medio ambiente y confiabilidad

Tamaño compacto

Características técnicas

Eléctrico

Fuente de alimentación:

22-30 V CC, 100 mA (no aislado)

Respuesta de frecuencia (±3dB):

Aceleración: 2.0 - 10 KHz

Velocidad: 2 - 10 KHz (sensor de velocidad)

Velocidad: 10 - 5 KHz (acelerómetro)

Cilindrada: 10 - 3 KHz (sensor de velocidad)

Aceleración (baja frecuencia): 1.0 - 100Hz

Velocidad (baja frecuencia): 1.0 - 100Hz (TM079VD)

Cilindrada (baja frecuencia): 1,0 - 100 Hz (TM079VD)

Interfaz del sensor:

Sensibilidad:

100 mV/g nominal para acelerómetro o

4,0 mV/mm/seg (100 mV/pulg/seg) nominal para

Sensor de velocidad

40 mV/mm/seg (1000 mV/pulg./seg) nominal para velocidad

TM079VD o 4 mV/mmm (100 mV/mil) nominales para cilindrada TM079VD

Fuente actual:

4mA@24VDC nominal

Conectores:

GAP/Buf: brecha y salida almacenada en búfer

SIG: señal del sensor

COM: señal com

4-20 mA: salida de 4-20 mA

Salida en búfer:

Vibración original, sin filtrar

Impedancia: 100Ω

Distancia máxima del cable: 300 m (1.000 pies)

Sensibilidad: igual que el sensor

Vibración general:

4-20 mA, fuente

Resistencia de carga motriz de hasta 750 Ω

Autodiagnóstico del sistema:

Sistema OK: salida 4-20mA

El sistema no está bien: salida < 3.0mA

Físico

Altura: 75 mm (2,95")

Peso: 1,0 kg (2,0 libras)

Medioambiental

Temperatura:

Funcionamiento: -40 °C a +70 °C

Almacenamiento: -40 °C a +100 °C

Humedad:

90% sin condensación
