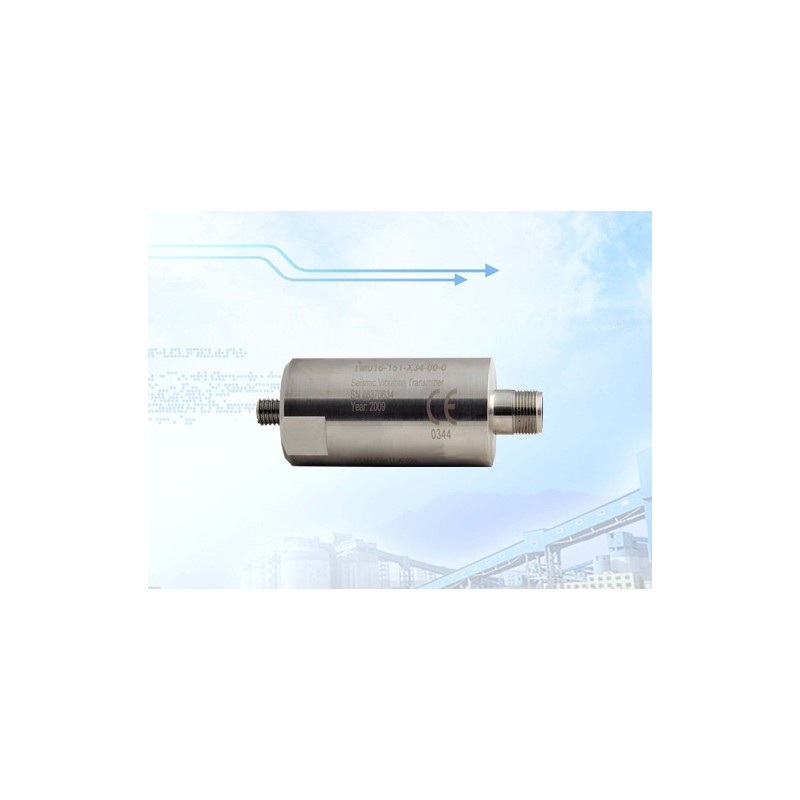

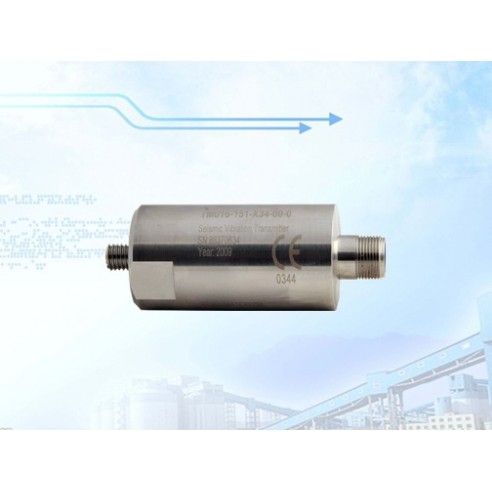

PVTVM, TM016, Transmisor de Vibración de Velocidad/Aceleración

Detalle del producto:

Funciones

Salida de velocidad o aceleración (pico o RMS) de 4-20 mA alimentada por bucle

Amplio rango de temperatura de funcionamiento: -40 °C a +120 °C (-40 °F a +248 °F)

Carcasa de acero inoxidable

Clasificación ambiental NEMA4X, IP65 o IP67

Opciones de filtro de frecuencia

Amplia selección de pernos de montaje

Eléctrico

Salida de vibración general:

4-20 mA, carga (alimentado por bucle)

Precisión: 5%

Respuesta de frecuencia (±3db):

Aceleración: 2~3.000 Hz

Velocidad: 2~3.000 Hz

Sensibilidad transversal:

< 5%

Fuente de alimentación:

12 V CC - 30 V CC

Resistencia máxima a la carga:

Fuente de alimentación de al menos 500 ohmios @ 24VDC

Aislamiento:

500Vrms, circuito a caja

Material de la caja:

Acero inoxidable 316L

Conexión de salida:

Cables voladores:

2 cables para 4-20mA

2 cables para salida con búfer

Conector milésimo de pulgada:

2 pines para 4-20mA

Salida almacenada en búfer:

100 mV/g nominal

Longitud máxima del cable: 3 m (10 pies)

Opción de filtro:

12 dB/oct para filtro de paso alto

12 dB/oct para filtro de paso bajo

Físico

Temperatura:

Operación:

Normal (G=0): -40 °C a + 100 °C (-40 °F a +212 °F)

Alto (G = 1): -40 °C a + 120 °C (-40 °F a +248 °F)

Almacenamiento: -50 °C a + 125 °C (-58 °F a +257 °F)

Dimensiones: Diámetro: 38 mm (1,5")

Altura: Cables volantes: 87 mm (3,4 ");

Conectores milésimas de pulgada: 87 mm (3,4")

Peso: 420 g (0,875 lb)

Conexiones de salida: 2 pines MIL-C-5015

Cables volantes: 2 o 4 cables (la longitud predeterminada del cable es de 5 m. Cuando se trabaja con TM016-11 o TM016-02, la longitud del cable es de 20 cm)

1 Tratado sobre la no proliferación de las armas nucleares

Medioambiental:

Cables volantes: NEMA 4X, IP65

Conector de 2 pines: IP67
