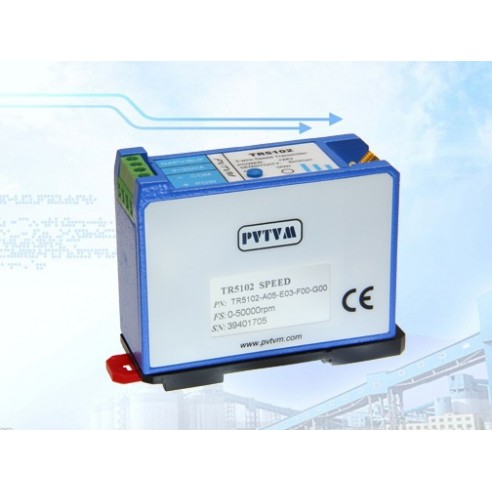

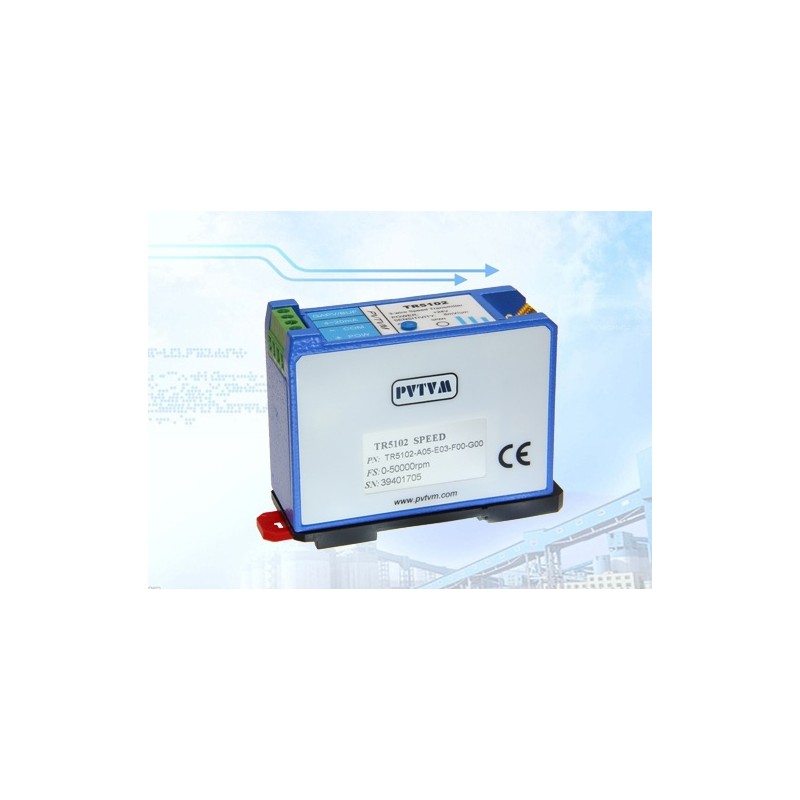

PVTVM, TR5102, Transmisor de proximidad de 3 hilos para referencia de velocidad y fase

TR5102 es una solución rentable para monitorear la velocidad en el equilibrio de las máquinas de su planta. TR5102 combina el controlador de sonda de proximidad y el circuito de acondicionamiento de señal en un solo paquete. Funcionará con sonda de proximidad y cable de extensión como sistema.

Funciones

No requiere controlador de sonda de proximidad

Salida con búfer/GAP disponible para analizador de vibraciones portátil

Funciona con sondas de otros fabricantes de 5 mm, 8 mm y 11 mm

Caja de fundición de aluminio con encapsulado de epoxi

Mismo tamaño que un controlador de proximidad

Características técnicas

Eléctrico

Fuente de alimentación:

20-30VDC, 50mA.

Velocidad de respuesta:

0 ~ 50.000 pulsos por minuto.

Interfaz del sensor:

Conexión:

Cable coaxial especial de 95Ω con conector.

Sonda:

Sondas de 5 mm, 8 mm y 11 mm que incluyen: series TM0180, TM0105, TM0110, 3300, 7200.

Salida en búfer:

Velocidad bruta y señal de referencia de fase

Nominal 2~ 18VDC.

Impedancia: 100Ω.

Distancia máxima del cable: 300 m (1000 pies).

Salida de velocidad general:

4-20mA, fuente.

Resistencia de carga motriz de hasta 750Ω.

Físico

Dimensión: Altura: 75mm (2.95"), ver figuración.

Peso: 1,0 kg (2,0 lb).

Medioambiental

Temperatura:

Funcionamiento: -35 °C ~ +70 °C.

Almacenamiento: -40 °C ~ +100 °C.

Humedad: 90% sin condensación
