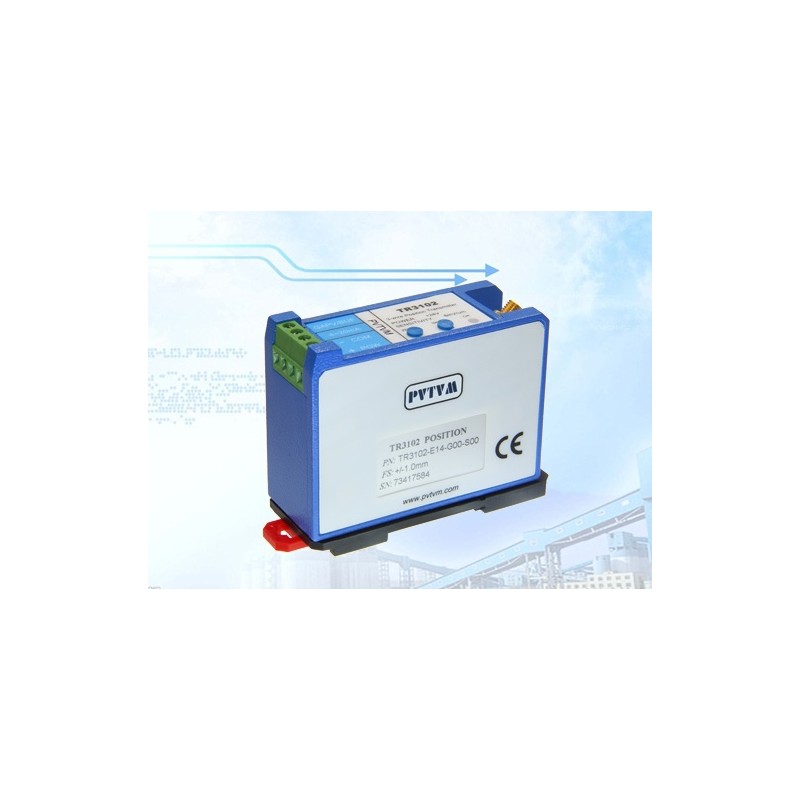

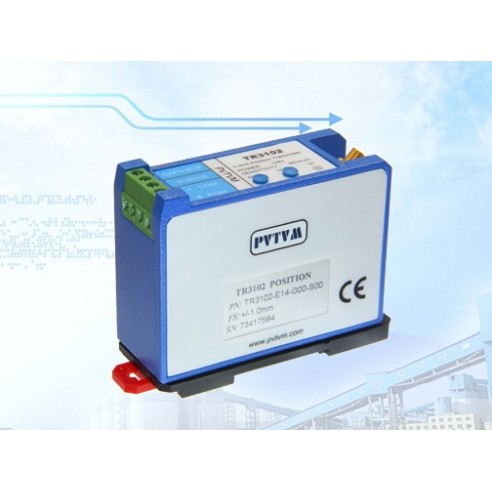

PVTVM, TR3102, Transmisor de proximidad de 3 hilos para referencia de posición axial/fase

No requiere controlador de sonda de proximidad

La salida con búfer/GAP transmitirá 300 metros (1,000 pies)

Compatible con sondas de proximidad de otros fabricantes (5mm, 8mm y 11mm)

Caja de aluminio fundido (sin cobre) con encapsulado epoxi para una mejor protección del medio ambiente y confiabilidad

Mismo tamaño que un controlador de sonda de proximidad

Características técnicas

Eléctrico

Fuente de alimentación DCS o PLC:

20-30VDC

Interfaz del sensor:

Conexión:

Cable coaxial especial de 95Ω con conector

Sonda:

Sonda de proximidad de 5 o 9 metros y cable de extensión

Funciona con sondas de 5 mm, 8 mm y 11 mm

La sonda de proximidad incluye: series TM0180, TM0105, TM0110, 3300, 7200, 990.

Rango Lineal del Sensor (referencia con acero AISI 4140):

Sonda de 5 mm, 8 mm: 2,0 mm (80 mil)

Aproximadamente de 0,25 mm (10 mil) a 2,25 mm (90 mil)

Sonda de 11 mm: 4,0 mm (160 mil)

Aproximadamente de 0,4 mm (15 mil) a 4,4 mm (175 mil)

Transmisión de 4-20 mA:

2 hilos, fuente

Salida en búfer (GAP V):

Señal de posición bruta

Nominal 2-18VDC

Impedancia: 1.000Ω

Distancia máxima del cable: 300 m (1.000 pies)

Sensibilidad: 8,0 mV/mmm (200 mV/mil) nominal

Respuesta de frecuencia: 0 - 10 KHz

Carga máxima:

500Ω

Autodiagnóstico del sistema:

Sistema OK: salida 4-20mA

El sistema no está bien: salida < 3.0mA

Físico

Altura: 75 mm (2,95")

Peso: 1,0 kg (2,0 libras)

Medioambiental

Temperatura:

Funcionamiento: -40 °C a +70 °C

Almacenamiento: -40 °C a +100 °C

Humedad:

90% sin condensación
