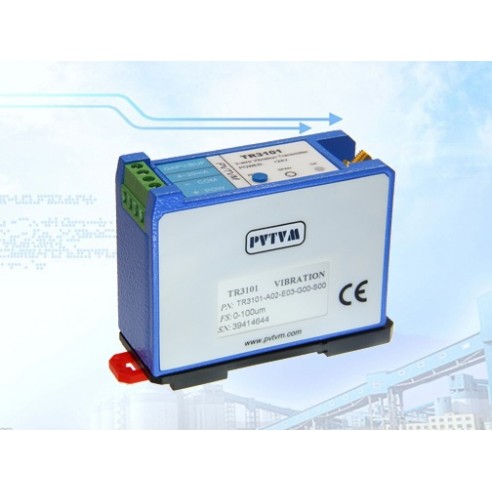

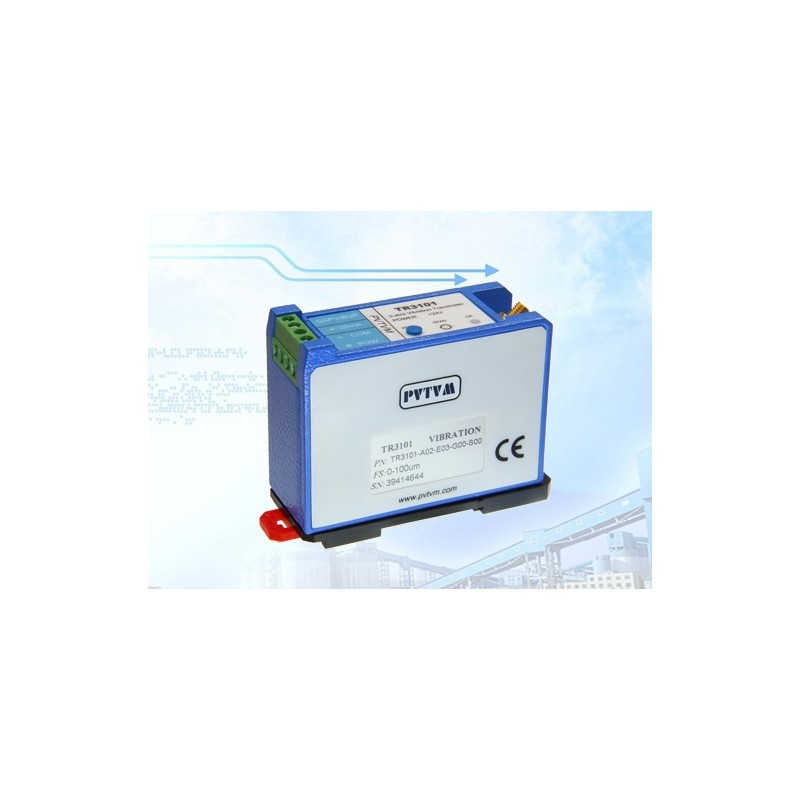

PVTVM, TR3101, Transmisor de proximidad de 3 hilos para vibración de eje radial

El TR3101 es una solución rentable para monitorear la vibración radial en el equilibrio de las máquinas de la planta. El TR3101 combina el controlador de sonda de proximidad y el circuito de acondicionamiento de señal en un solo paquete. Funciona con la sonda de proximidad y el cable de extensión como un sistema.

Funciones

No requiere controlador de sonda de proximidad

La salida con búfer/GAP transmitirá la señal hasta 300 metros (1.000 pies)

Compatible con sondas de proximidad de otros fabricantes (5mm, 8mm y 11mm)

Carcasa de aluminio fundido (sin cobre) con encapsulado de epoxi para una mejor protección del medio ambiente y confiabilidad

Mismo tamaño que un controlador de sonda de proximidad

Características técnicas

Eléctrico

Fuente de alimentación:

20-30VDC

Respuesta de frecuencia (±3dB):

2.0 - 3.000 Hz

Sonda y cable:

Sonda de proximidad de 5 o 9 metros y cable de extensión

Funciona con sondas de 5 mm, 8 mm y 11 mm

La sonda de proximidad incluye: series TM0180, TM0105, TM0110, 3300, 7200, 990

Rango lineal del sensor (referencia con acero ANSI 4140):

Sonda de 5 mm, 8 mm: 2,0 mm (80 mil)

Aproximadamente de 0,25 mm (10 mil) a 2,25 mm (90 mil)

Sonda de 11 mm: 4,0 mm (160 mil)

Aproximadamente de 0,4 mm (15 mil) a 4,4 mm (175 mil)

Vibración general:

4-20 mA; Fuente

Salida almacenada en búfer/GAP:

Vibración original, sin filtrar

Nominal: 2-18VDC

Impedancia: 500Ω

Distancia máxima del cable: 300 m (1.000 pies)

Sensibilidad: 8,0 mV/mmm (200 mV/mil) nominal

Carga máxima:

500Ω

Aislamiento:

> 500Vrms; Circuito a caja

Sistema OK:

Sistema OK: salida 4-20mA

El sistema no está bien: salida < 3.0mA

Físico

Altura: 75 mm (2,95")

Peso: 0,5 kg (1,0 lb)

Medioambiental

Temperatura:

Funcionamiento: -40 °C a +70 °C

Almacenamiento: -40 °C a +100 °C

Humedad:

90% sin condensación
