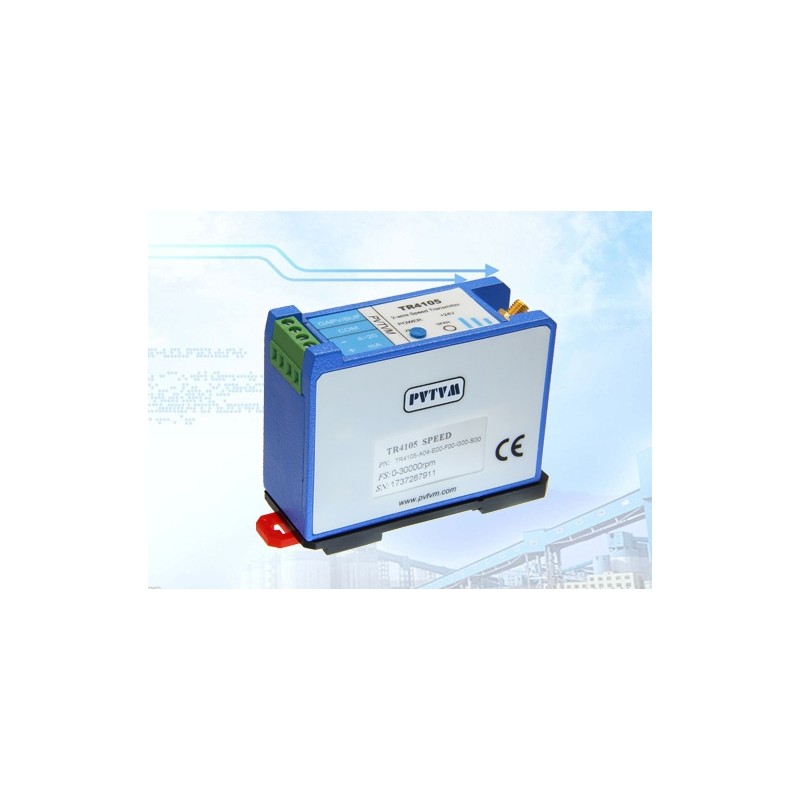

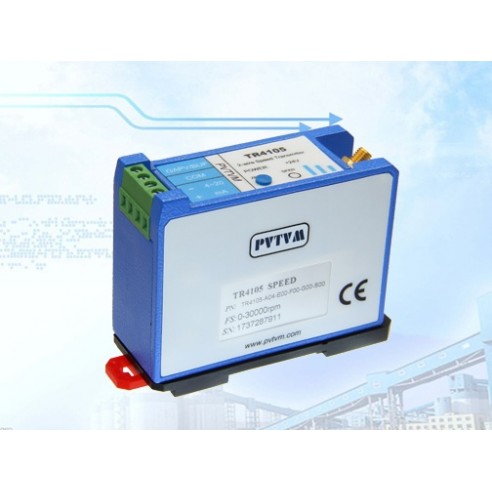

PVTVM, TR4105, Transmisor alimentado por bucle de proximidad para referencia de velocidad y fase

El TR4105 es una solución rentable para monitorear la velocidad en el equilibrio de las máquinas de su planta. El TR4105 combina el controlador de la sonda de proximidad y el circuito de acondicionamiento de señal en un solo paquete. Funciona con una sonda de proximidad y un cable de extensión como sistema.

Funciones

Transmisor alimentado por bucle

No requiere controlador de sonda de proximidad

Salida almacenada en búfer/GAP

Compatible con sondas de proximidad de otros fabricantes (5 mm, 8 mm)

Caja de aluminio fundido (sin cobre) con encapsulado epoxi para una mejor protección del medio ambiente y confiabilidad

Mismo tamaño que un controlador de sonda de proximidad

Características técnicas

Eléctrico

Fuente de alimentación DCS o PLC:

16-30VDC

Velocidad de respuesta:

0 - 50.000 pulsos por minuto

Vibración general:

4-20 mA

Conexión:

Cable coaxial especial de 95Ω con conector.

Salida almacenada en búfer/GAP:

Velocidad bruta y señal de referencia de fase

Nominal: 2-18VDC

Impedancia: 20 kΩ

Distancia máxima del cable: 3,0 m (10 pies)

Sensibilidad: 8,0 mV/mmm (200 mV/mil) nominal

Especificaciones eléctricas continuas

Carga máxima:

50×(Vs-16)

Donde Vs es la fuente de alimentación del sistema

Físico

Altura: 75 mm (2,95")

Peso: 0,5 kg (1,0 lb)

Medioambiental

Temperatura:

Funcionamiento: -40 °C a +70 °C

Almacenamiento: -40 °C a +100 °C

Humedad: 90% sin condensación
