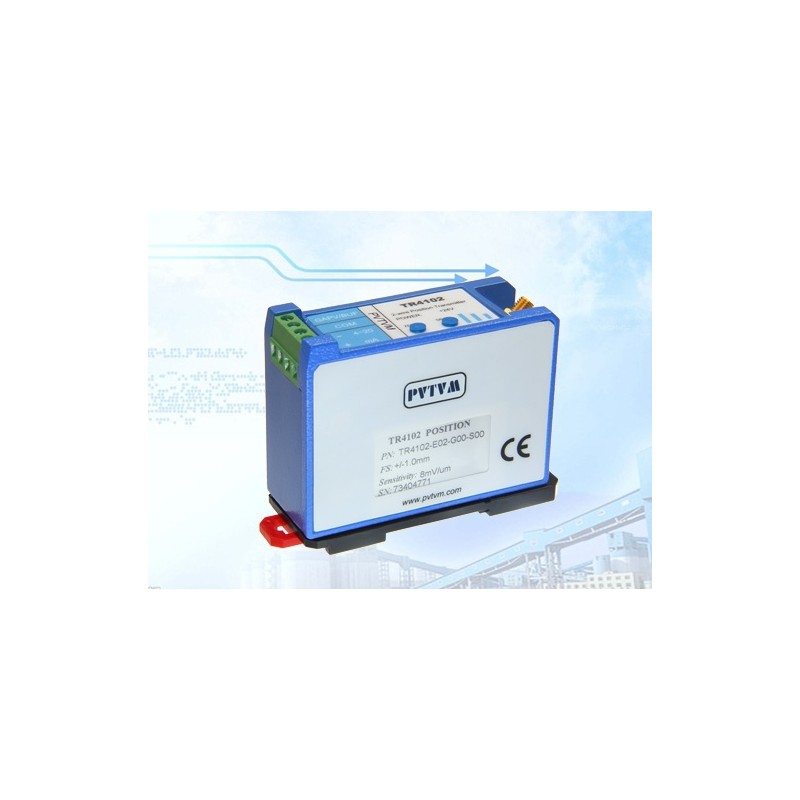

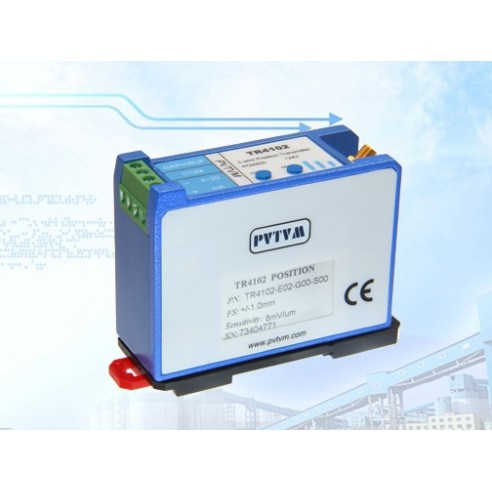

PVTVM, TR4102, Transmisor alimentado por bucle de proximidad para referencia de posición axial/fase

El TR4102 es una solución rentable para monitorear la posición axial o la referencia de fase en el equilibrio de las máquinas de la planta. El TR4102 combina el controlador de la sonda de proximidad y el circuito de acondicionamiento de señal en un solo paquete. Funciona con una sonda de proximidad y un cable de extensión como sistema.

Funciones

Transmisor alimentado por bucle

No requiere controlador de sonda de proximidad

Salida almacenada en búfer/GAP

Compatible con sondas de proximidad de otros fabricantes (5mm, 8mm y 11mm)

Caja de aluminio fundido (sin cobre) con encapsulado epoxi para una mejor protección del medio ambiente y confiabilidad

Mismo tamaño que un controlador de sonda de proximidad

Características técnicas

Eléctrico

Fuente de alimentación DCS o PLC:

16-30VDC

Interfaz del sensor:

Cable coaxial especial de 95Ω con conector

Sonda:

Sondas de 5 mm, 8 mm y 11 mm que incluyen: series TM0180, TM0105, TM0110, 3300 y 7200

Rango Lineal del Sensor (referencia con acero AISI 4140):

Sonda de 5 mm, 8 mm: 2,0 mm (80 mil)

Aproximadamente de 0,25 mm (10 mil) a 2,25 mm (90 mil)

Sonda de 11 mm: 4,0 mm (160 mil)

Aproximadamente de 0,4 mm (15 mil) a 4,4 mm (175 mil)

Transmisiones de 4-20 mA:

2 hilos, carga

Referencia de fase: respuesta de frecuencia: 0 - 10 KHz

(G02 y G03)

Salida en búfer (GAP V):

Señal de posición bruta

Nominal: 2-18VDC

Impedancia: 20KΩ

Distancia máxima del cable: 3,0 m (10 pies)

Sensibilidad: 8 mV/mmm (200 mV/mil) nominal

Respuesta de frecuencia: 0 - 10 KHz

Carga máxima:

50×(Vs-16)

Donde Vs es la fuente de alimentación del sistema

Autodiagnóstico del sistema:

Sistema OK: salida 4-20mA

El sistema no está bien: salida < 3,6 mA

Físico

Altura: 75 mm (2,95")

Peso: 1,0 kg (2,0 libras)

Medioambiental

Temperatura:

Funcionamiento: -40 °C a +70 °C

Almacenamiento: -40 °C a +100 °C

Humedad:

90% sin condensación
