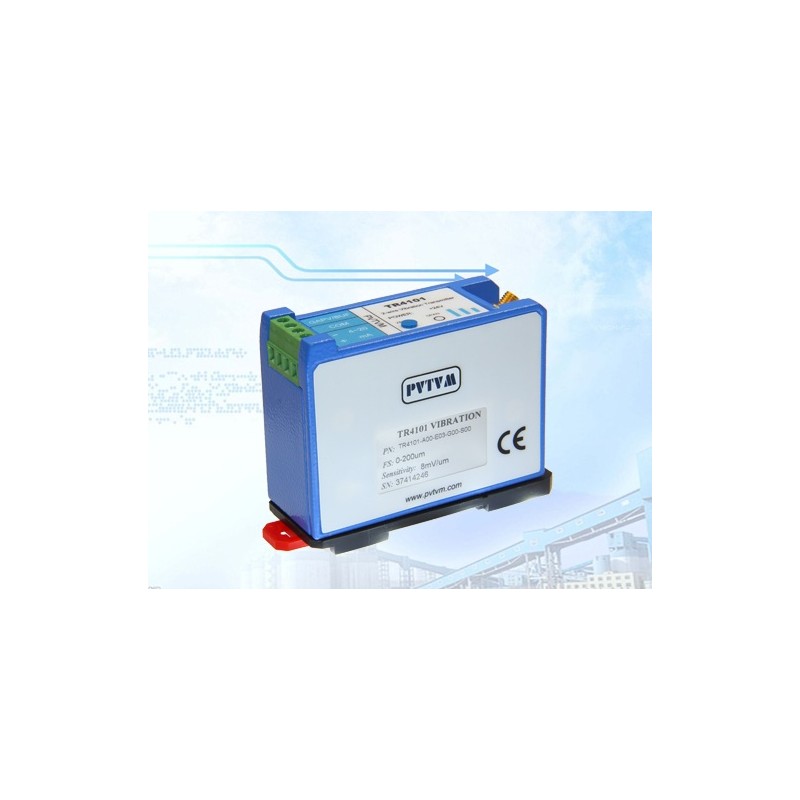

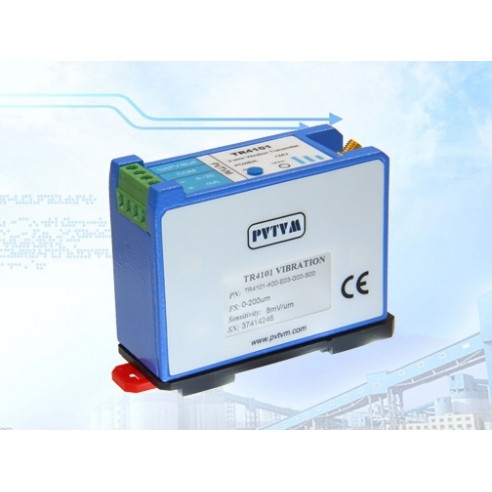

PVTVM, TR4101, Transmisor alimentado por bucle de proximidad para vibración de eje radial

Transmisor alimentado por bucle de 2 hilos para vibración de eje radial

No requiere controlador de sonda de proximidad

Salida de 4-20 mA

Salida almacenada en búfer/GAP

Compatible con sondas de proximidad de otros fabricantes (5mm, 8mm y 11mm)

Alimentado por DCS/PLC directamente

Detalle del producto:

El TR4101 es una solución rentable para monitorear la vibración radial en el eje de equilibrio de las máquinas de la planta. El TR4101 combina el controlador de la sonda de proximidad y el circuito de acondicionamiento de señal en un solo paquete. Funciona con una sonda de proximidad y un cable de extensión como sistema.

Eléctrico

Fuente de alimentación:

16-30VDC

Respuesta de frecuencia (±3dB):

2.0 - 3.000 Hz

Sonda y cable:

Sonda de proximidad de 5 o 9 metros y cable de extensión

Funciona con sondas de 5 mm, 8 mm y 11 mm

La sonda de proximidad incluye: series TM0180, TM0105, TM0110, 3300, 7200 y 990

Rango Lineal del Sensor (referencia con acero AISI 4140):

Sonda de 5 mm, 8 mm: 2,0 mm (80 mil)

Aproximadamente de 0,25 mm (10 mil) a 2,25 mm (90 mil)

Sonda de 11 mm: 4,0 mm (160 mil)

Aproximadamente de 0,4 mm (15 mil) a 4,4 mm (175 mil)

Vibración general:

4-20 mA

2 hilos, carga

Salida almacenada en búfer/GAP:

Vibración original, sin filtrar

Nominal: 2-18VDC

Impedancia: 20 kΩ

Distancia máxima del cable: 3,0 m (10 pies)

Sensibilidad: 8,0 mV/mmm (200 mV/mil) nominal

Carga máxima:

50×(Vs-16)

Donde Vs es la fuente de alimentación del sistema

Aislamiento:

> 500Vrms; Circuito a caja

Sistema OK:

Sistema OK: salida 4-20mA

El sistema no está bien: salida < 3,6 mA

Físico

Altura: 75 mm (2,95")

Peso: 0,5 kg (1,0 lb)

Medioambiental

Temperatura:

Funcionamiento: -40 °C a +70 °C

Almacenamiento: -40 °C a +100 °C

Humedad:

90% sin condensación
