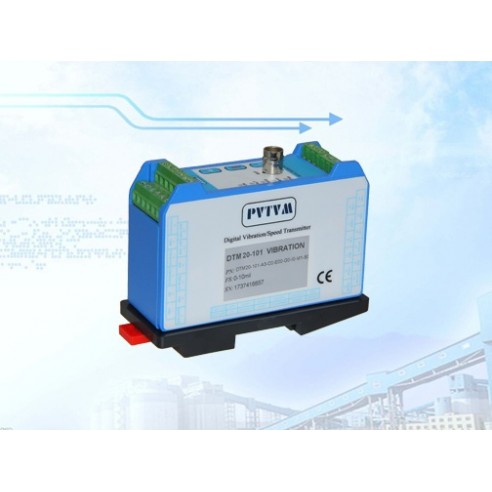

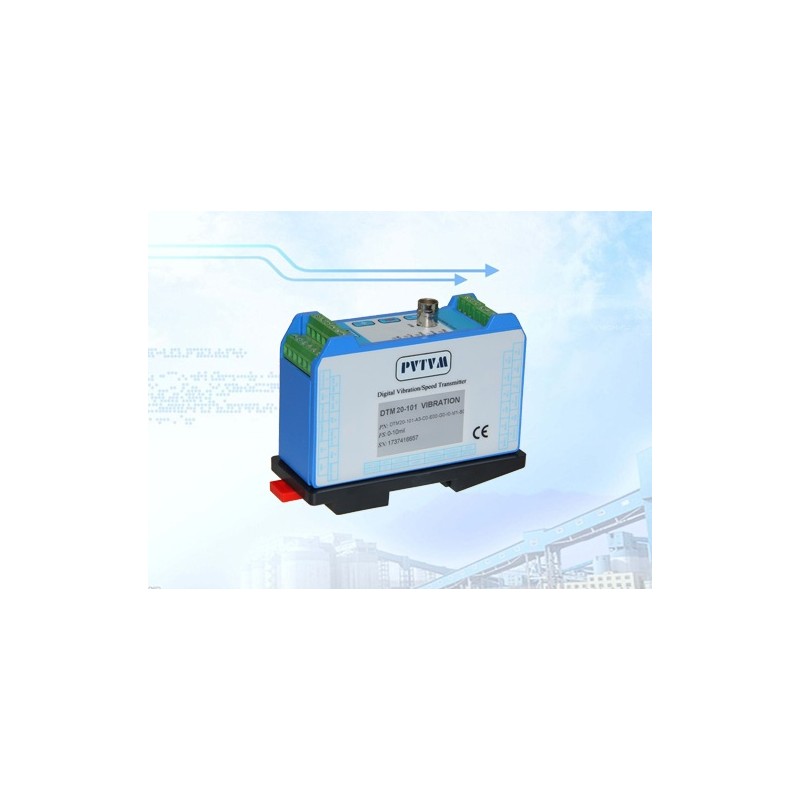

PVTVM, DTM20, Monitor transmisor distribuido de vibración sísmica

El monitor DTM20 puede interactuar con casi cualquier sensor de vibración (acelerómetro o transductor de velocidad). El DTM es totalmente digital y puede configurarse en el campo a través del software DTM-CFG o venir preconfigurado de fábrica.

Fuentes de alimentación redundantes

Salidas redundantes de 4-20 mA

Salidas de relé dobles de contacto seco

Multiplicación de viajes y derivación

Detalle del producto

El transmisor-monitor de vibración sísmica distribuida DTM20 proporciona una solución simple y rentable para monitorear equipos de "equilibrio de planta". El diseño inteligente del DTM es extremadamente confiable con redundancia en las entradas de la fuente de alimentación, salidas de 4-20 mA y salidas de relé, así como un puerto de comunicación Modbus. El monitor DTM20 puede interactuar con casi cualquier sensor de vibración (acelerómetro o transductor de velocidad). El DTM es totalmente digital y puede configurarse en el campo o venir preconfigurado de fábrica.

Características técnicas

Eléctrico

Poder:

Redundante. Aceptar entrada de alimentación dual

20-30VDC        @150mA

Aislamiento: 1000VDC de alimentación a circuito acondicionador de señal

Respuesta de frecuencia (-3dB):

Frecuencia nominal:

2 ~ 3KHz

Baja frecuencia:

0,5 ~ 100 Hz

Alta frecuencia:

10 – 20KHz (pico)

 Filtros:

Filtro de paso bajo (programable en campo):

8 polos (160 dB por década, 48 dB por octava)

De 100 Hz a 10 kHz, programado en campo por CFG

Filtro de paso alto (ajuste de fábrica):

2 polos (40 dB por década, 12 dB por octava)

4 opciones (0.5Hz, 2Hz, 10Hz, 100Hz) o personalizado

Interfaz de sensor piezoeléctrico:

Sensibilidad:

100 mV/g

100 mV/pulg./seg

4mV/mmm

o cualquier sensibilidad especificada

Fuente actual

4mA@24VDC nominal

Interfaz del sensor de velocidad sísmica:

Sensibilidad:

Especificado por el usuario para cualquier sensor de vibración

Software programable

Exactitud:

Típico +/-1% FS

Máximo +/-2% FS

Salida en búfer:

Vibración original, sin filtrar

Impedancia: 150Ω

Distancia máxima del cable: 300 m (1000 pies)

Sensibilidad: igual que el sensor

Conector BNC local

Terminales CM en línea

Salida de vibración general:

Hasta dos salidas de 4-20 mA

4-20 mA (1):

Fuente. Salida al controlador.

Compartir la señal de tierra

Resistencia de carga máxima 500Ω

4-20 mA (2):

Bucle. Bucle alimentado por controlador.

Aislamiento galvánico, 1000VDC

Rango de fuente de alimentación: 16-30VDC

Resistencia máxima a la carga: 50 * (Vs-16)

Donde Vs es la fuente de alimentación de bucle

Punto de ajuste de la alarma:

5 ~ 100% FS

Exactitud:

±0,1%.

Retraso: 1 ~ 60 s, según un aumento de 1 segundo, el valor predeterminado es 3 s.

Relés:

Sello: Epoxi.

Capacidad: 0.2A/240VAC,

0,4 A/110 VCA

2.0A/24VDC, carga resistiva

Tipo de relé: SPTD

Aislamiento: 1000VDC

Botones:

SET: Calibración del sistema in situ y configuración de alarmas

+ : Incremento de ajuste

- : Decremento de ajuste

Indicador LED de la condición de la máquina:

OK: Indicación de OK del sistema

ALT: Vibración sobre el nivel de alerta

DNG: Vibración sobre el nivel de peligro

BYP: Sistema en BYPASS

TRX: Transmisión digital activa

REINICIO/DERIVACIÓN

Trip-Multiplicar

Modbus RTU

Monitoreo digital de la condición

Físico

Dimensión:

Altura: 75 mm (2,95")

Vea la figura a continuación

Peso: 0,9 lb (0,4 kg)

Medioambiental

Temperatura:

Funcionamiento: -40 °C ~ +85 °C.

Almacenamiento: -50 °C ~ +100 °C.

Humedad: 90% sin condensación.

Caja: Fundición de aluminio (sin cobre)
