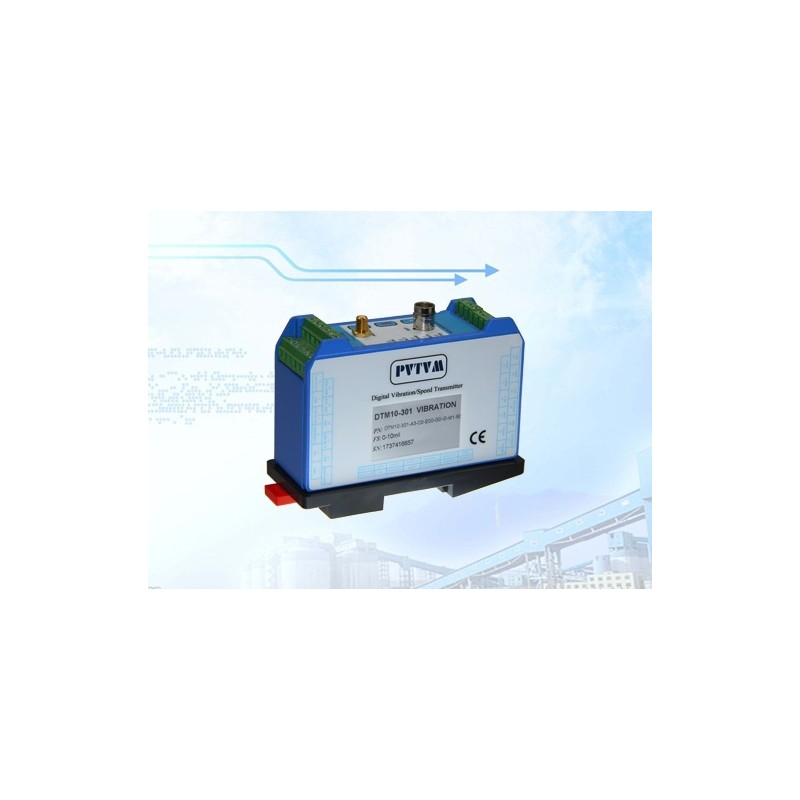

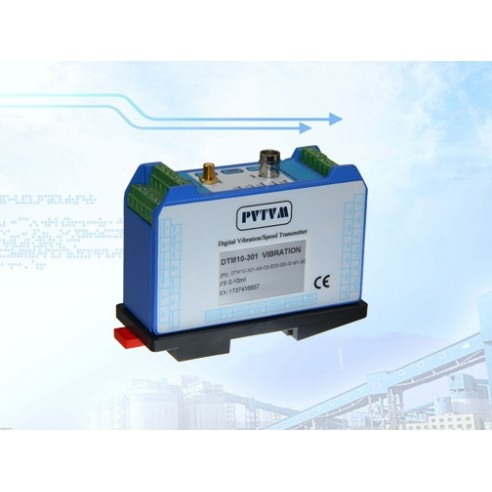

PVTVM, DTM10, Monitor de transmisor distribuido de proximidad

Monitor de vibración del eje: DTM10-201, DTM10-301 controlador incorporado

Monitor de posición de empuje: DTM10-202, DTM10-302 controlador incorporado

Monitor de velocidad: DTM10-501, DTM10-502 controlador incorporado

DTM10 totalmente configurable a través del software

üMódulo de monitor de vibración

Módulo de monitor de posición üThrust

üMódulo de monitor de velocidad

üMódulo de monitor de referencia de fase

Detalle del producto

El transmisor-monitor de vibración distribuida DTM10 es ideal para monitorear la vibración de la máquina utilizando sondas de proximidad y una interfaz Modbus para un sistema PLC o DCS. El DTM también contiene fuentes de alimentación redundantes y transmisiones redundantes de 4-20 mA. Utilizando la estrategia única de PVTVM, el DTM puede interactuar con casi cualquier sistema de sonda de proximidad sin cambios de hardware.

Características técnicas

Eléctrico

Fuente de alimentación:

22-30VDC,            150mA.

Aislamiento galvánico

Respuesta de frecuencia (-3dB):

Frecuencia nominal: 4 ~ 3.0KHz

Baja frecuencia: 0,5 ~ 100 Hz

Interfaz de la sonda de proximidad:

Sensibilidad:

Sonda de 5 mm y 8 mm: 8 mV/mmm (200 mv/mil)

Sonda de 11 mm: 4 mV/mmm (100 mV/mil)

Sonda de 25 mm: 2 mV/mmm (50 mV/mil)

Salida en búfer:

Señal original, sin filtrar

Impedancia: 150Ω

Distancia máxima del cable: 300 m (1000 pies)

Sensibilidad: igual que el sensor

Conexión BNC local y bloque de terminales

Opciones S0 y S1: Origen, No aislado

Opciones S2 y S3:

Pasivo, aislamiento galvánico, 1000VDC

Rango de alimentación: 22-30VDC

Salida de 4-20 mA:

Dual 4-20 mA, con fuente (no se requiere alimentación de bucle)

Resistencia máxima de carga: 380Ω

Configuración de alarmas:

0 ~ 100% FS.

Precisión: ±0.1%.

Retraso: 1 ~ 60 s, según un aumento de 1 segundo, el valor predeterminado es 3 s. Monitor de velocidad sin demora.

Relés:

Sello: Epoxi

Capacidad: 0.2A / 240VAC, 0.4A / 110VAC o

2.0A/24VDC, carga resistiva

Tipo de relé: SPTD

Aislamiento: 1000VDC

Indicador LED de la condición de la máquina:

OK: Indicación de OK del sistema

ALT: Vibración sobre el nivel de ALERTA

DNG: Vibración sobre el nivel de PELIGRO

BYP: Sistema en BYPASS

TRX: Transmisión Digital Activa

REINICIO/DERIVACIÓN

Multiplicar el viaje:

Conjunto de Doble Multiplicación o Triple Multiplicación en DTM-CFG

Viaje corto/Multi terminal a terminal COM

El nivel de alarma del sistema aumentará en un factor de 2 o 3 (solo DTM10-201 / 301)

Modbus:

RS485 Modbus RTU

No aislado (use DTM96 para aislamiento)

Programación local por pulsador:

Punto de ajuste de alerta y peligro, calibración ZERO

Programación de software (DTM-CFG):

Monitoreo de condición digital (opcional)

Físico

Dimensión:

Altura: 75 mm (2,95")

Vea la figura a continuación

Peso: 0,9 lb (0,4 kg)

Medioambiental

Temperatura:

Funcionamiento: -40 °C ~ +85 °C

Almacenamiento: -50 °C ~ +100 °C

Humedad: 90% sin condensación

Caja: Aluminio
