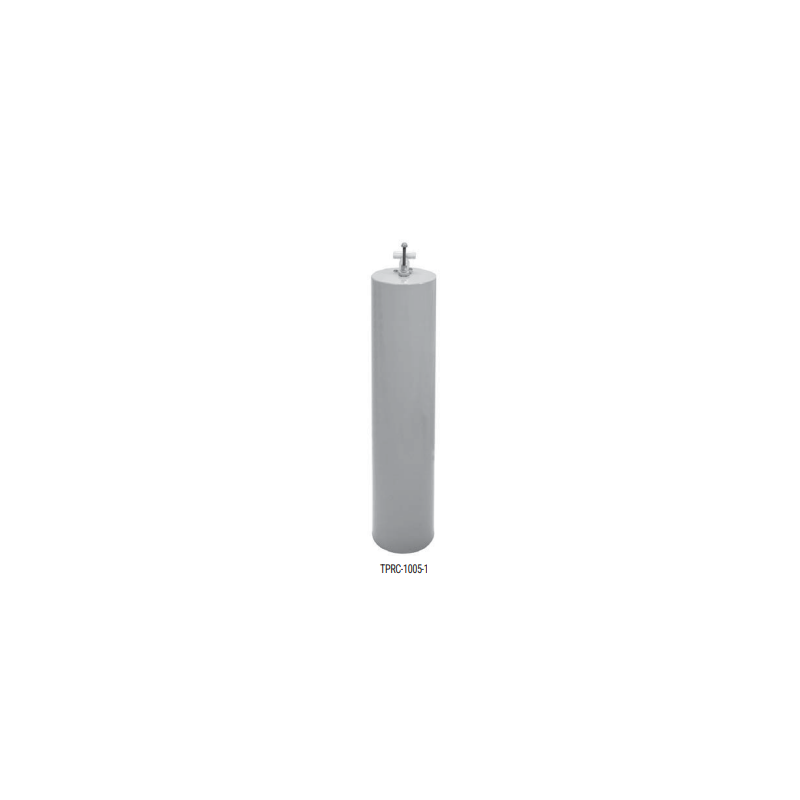

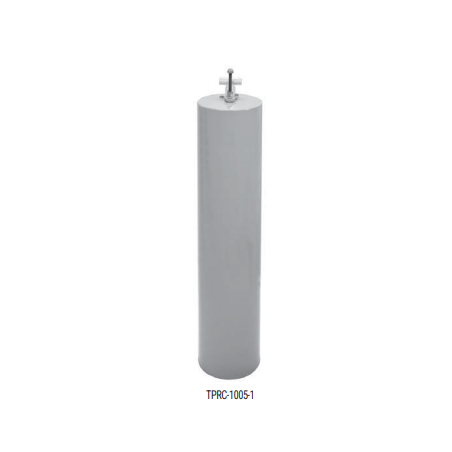

TPRC-1405-1,2 CAVIDADES DE PASO/RECHAZO

Las cavidades TPRC-1405 cubren de 118 a 148 MHz. Todas las cavidades se sintonizan a frecuencias específicas antes del envío y no se requieren ajustes adicionales.

El mecanismo de bloqueo positivo permite una rápida re-sintonización en campo si es necesario cambiar la frecuencia.

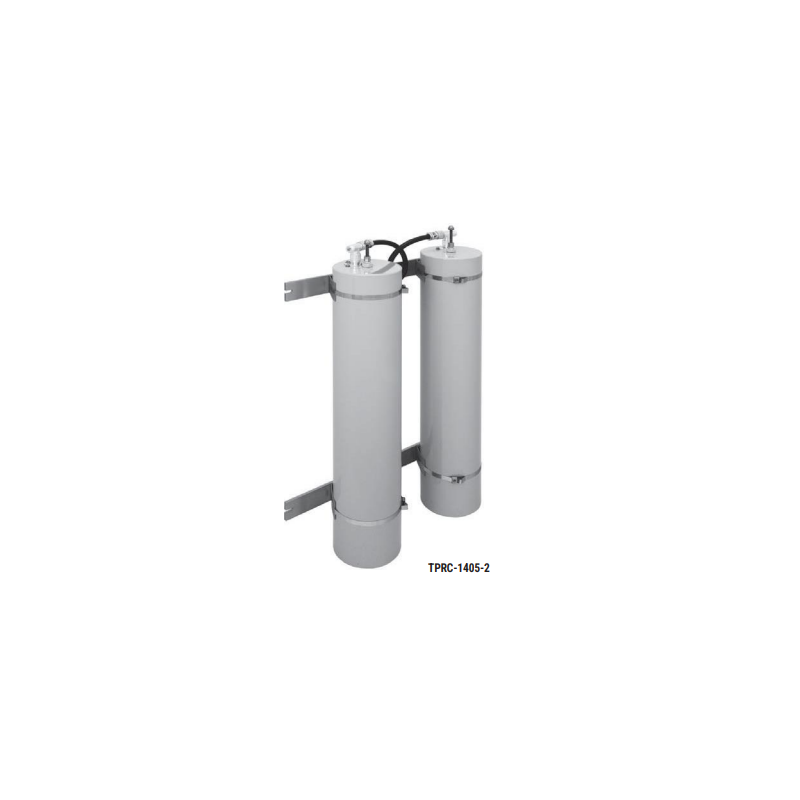

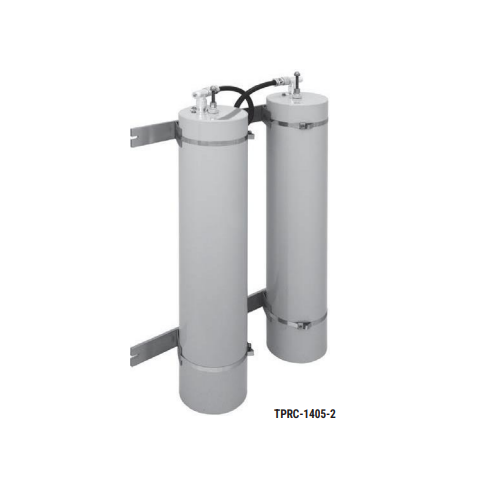

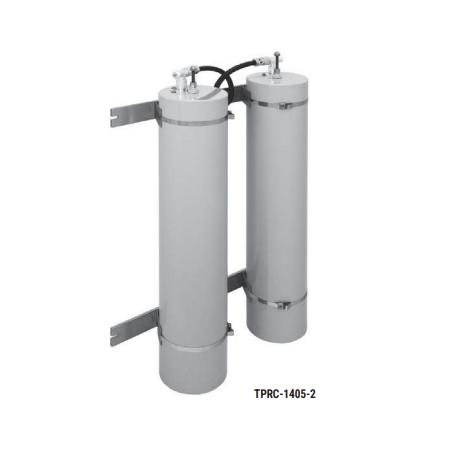

Estas cavidades cuentan con un acoplamiento ajustable calibrado y la pérdida de inserción se puede ajustar fácilmente de 0,5 dB a 2 dB o más para mejorar la selectividad. Esto permite que la cavidad Respuesta optimizada para cualquier entorno operativo. En sitios densamente poblados, el filtro de doble cavidad TPRC-1405-2 proporciona mayor selectividad con mínima pérdida de inserción.

Las cavidades múltiples también pueden proporcionar una banda de paso más amplia cuando sea necesario.

Se incluyen rieles de montaje para todos los filtros de múltiples cavidades.

Se logra una excelente estabilidad de frecuencia mediante el uso de un compensador especialmente mecanizado y una varilla de invar. Las frecuencias de paso y rechazo son estables a la temperatura de -30 °C a +70 °C. La tecnología de bucle de tierra Telewave coloca el conductor central de cada bucle de acoplamiento al potencial de tierra de CC para protección contra rayos y reducción de ruido.

Se utilizan materiales de alta resistencia en cada cavidad para garantizar un alto rendimiento y una larga vida útil. Las placas superiores de la cavidad están mecanizadas en aluminio de 0.5 pulgadas y soldadas por heliarc al cuerpo de la cavidad en el punto de alta corriente para mejorar la conductividad y la resistencia.

Esto permite que las cavidades Telewave Manejar hasta 350 vatios, dependiendo de la pérdida de inserción.

Insertos de espuma rígida sostienen el conjunto del afinador, lo que permite un montaje vertical u horizontal. Metales similares y aluminio alodizado ayudan a prevenir la corrosión galvánica. Los afinadores plateados y el dedo de cobre-berilio proporcionan un contacto no corrosivo de baja pérdida y garantizan un rendimiento fiable a largo plazo.
