CAVIDADES DE PASO-RECHAZO TPRC-1008-1, 2

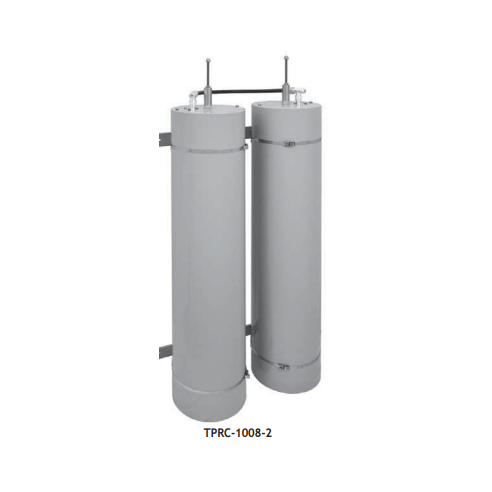

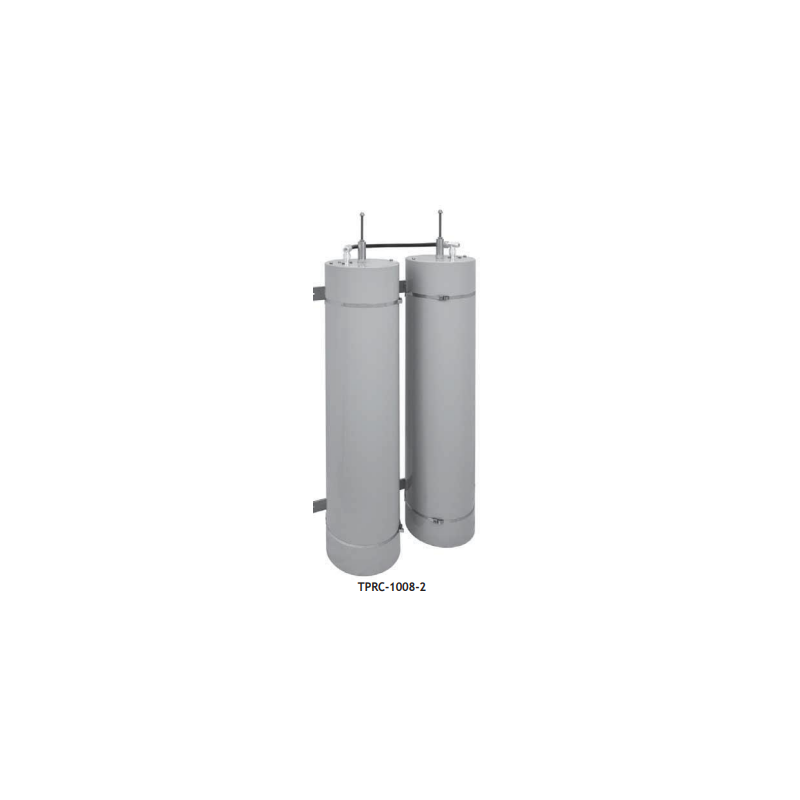

 Estas cavidades se utilizan comúnmente para reducir el ruido de banda lateral del transmisor y proteger a los receptores contra la desensibilización. Las cavidades TPRC-1008 cubren el rango de 88 a 108 MHz. Todas las cavidades se sintonizan a frecuencias específicas antes del envío y no se requieren ajustes adicionales. El mecanismo de bloqueo positivo permite una rápida resintonización en campo si es necesario cambiar la frecuencia. Estas cavidades cuentan con acoplamiento ajustable calibrado y la pérdida de inserción se puede ajustar fácilmente de 0,5 dB a 2 dB o más para mejorar la selectividad. Permite optimizar la respuesta de la cavidad para cualquier entorno operativo. En sitios densamente poblados, el filtro de doble cavidad TPRC-1008-2 proporciona mayor selectividad con mínima pérdida de inserción. Las cavidades múltiples también pueden proporcionar una banda de paso más amplia cuando sea necesario. Se incluyen rieles de montaje para todos los filtros de cavidades múltiples. Se logra una excelente estabilidad de frecuencia mediante un compensador especialmente mecanizado y una varilla de invar.

Las frecuencias de paso y rechazo son estables a temperaturas de -30 °C a +70 °C. La tecnología de bucle de tierra Telewave coloca el conductor central de cada bucle de acoplamiento a potencial de tierra de CC para protección contra rayos y reducción de ruido.

Se utilizan materiales de alta resistencia en cada cavidad para garantizar un alto rendimiento y una larga vida útil.

Las placas superiores de la cavidad están mecanizadas en aluminio de 0.5 pulgadas y soldadas por heliarc al cuerpo de la cavidad en el punto de alta corriente para mejorar la conductividad y la resistencia. Esto permite que las cavidades Telewave admitan hasta 350 vatios, dependiendo de la pérdida de inserción.

Unos insertos de espuma rígida sostienen el conjunto del sintonizador, lo que permite un montaje vertical u horizontal. Metales similares y aluminio alodizado ayudan a prevenir la corrosión galvánica. Los afinadores plateados y el cuerpo de cobre-berilio proporcionan un contacto no corrosivo con baja pérdida y garantizan un rendimiento fiable a largo plazo.
