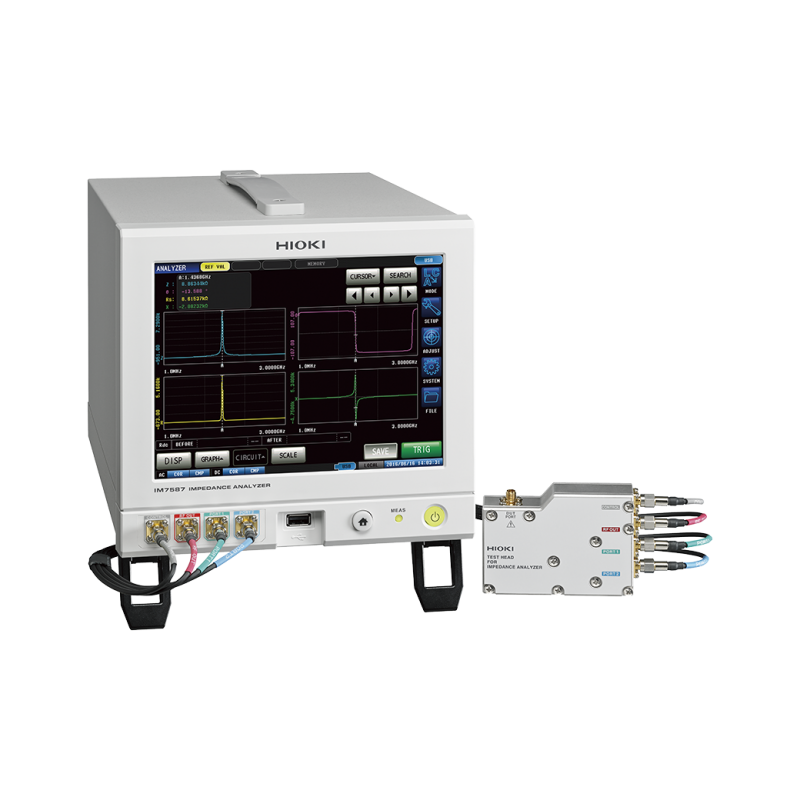

Hioki, ANALIZADOR DE IMPEDANCIA IM7587

Los medidores y analizadores de impedancia Hioki LCR van desde dispositivos de 1 mHz a 3 GHz para adaptarse a una amplia gama de aplicaciones en la prueba de componentes electrónicos. El analizador de impedancia IM7587 ofrece un tiempo de medición superior de 0,5 ms en un rango de frecuencia de 1 MHz a 3 GHz y una estabilidad superior, lo que lo hace ideal para I+D, así como para la producción de alto volumen de microesferas de ferrita e inductores de microprocesador.

Medición de LCR utilizando el accesorio de prueba SMD IM9201: Analizador de impedancia serie IM7580

La serie IM7580 abarca cinco modelos que cubren frecuencias de medición de 1 MHz a 3 GHz. Usados en combinación con el dispositivo de prueba IM9201, que puede acomodar seis tamaños SMD, los instrumentos de la serie IM7580 le permiten medir muestras de manera fácil y confiable.

Características principales

Frecuencia de fuente de prueba de 1 MHz a 3 GHz

Velocidad de prueba más rápida de 0,5 ms (tiempo de medición analógico)

0,07 % de variabilidad del valor medido (al medir una bobina de 1 nH a 3 GHz)

±0,65 % de la lectura. precisión básica

Método RF IV

Cuerpo del tamaño de medio rack y cabezal de prueba del tamaño de la palma de la mano

Comprehensive contact check (via DCR testing, Hi-Z reject or waveform judgment)

Realice barridos de frecuencia, barridos de nivel y mediciones de intervalos de tiempo en el modo Analizador

Nº de modelo (código de pedido)

IM7587-01 Se incluye cable de conexión de 1 m

IM7587-02 El cable de conexión de 2 m está incluido

El instrumento no se envía con un dispositivo de prueba o sonda. Se requiere un accesorio de prueba diseñado específicamente para su uso con el analizador de impedancia.
