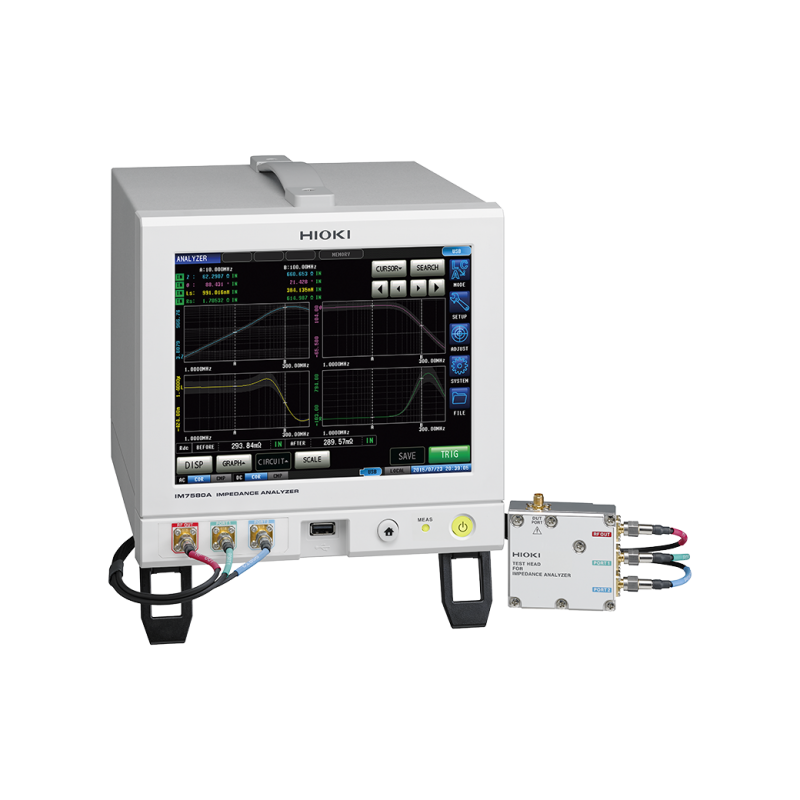

Hioki, ANALIZADOR DE IMPEDANCIA IM7580A

Los medidores y analizadores de impedancia Hioki LCR van desde dispositivos de 1 mHz a 3 GHz para adaptarse a una amplia gama de aplicaciones en la prueba de componentes electrónicos. El analizador de impedancia IM7580A ofrece un tiempo de medición máximo de 0,5 ms en una frecuencia de 1 MHz a 300 MHz, y los modos LCR y de analizador para cumplir con las aplicaciones tanto para inspecciones de producción de alto volumen como para investigación y desarrollo.

Medición de LCR utilizando el accesorio de prueba SMD IM9201: Analizador de impedancia serie IM7580

La serie IM7580 abarca cinco modelos que cubren frecuencias de medición de 1 MHz a 3 GHz. Usados en combinación con el dispositivo de prueba IM9201, que puede acomodar seis tamaños SMD, los instrumentos de la serie IM7580 le permiten medir muestras de manera fácil y confiable.

Características principales

Frecuencia de fuente de prueba de 1 MHz a 300 MHz

Velocidad de prueba más rápida de 0,5 ms

±0,72 % de la lectura. precisión básica

Cuerpo del tamaño de medio rack y cabezal de prueba del tamaño de la palma de la mano

Verificación integral de contactos (a través de pruebas DCR, rechazo Hi-Z o juicio de forma de onda)

Realice barridos de frecuencia, barridos de nivel y mediciones de intervalos de tiempo en el modo Analizador

Método RF IV

Nº de modelo (código de pedido)

IM7580A-1 Se incluye cable de conexión de 1 m

IM7580A-2 El cable de conexión de 2 m está incluido

El instrumento no se envía con un dispositivo de prueba o sonda. Se requiere un accesorio de prueba diseñado específicamente para su uso con el analizador de impedancia.
