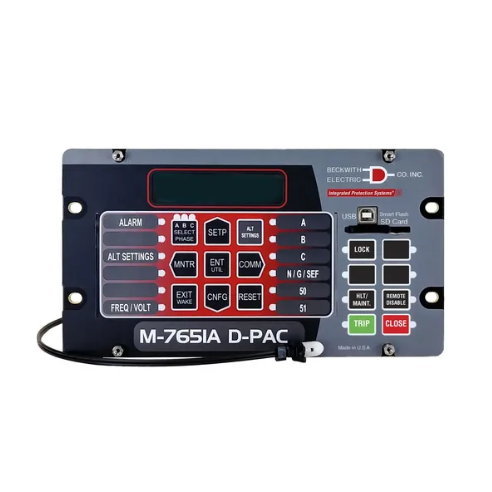

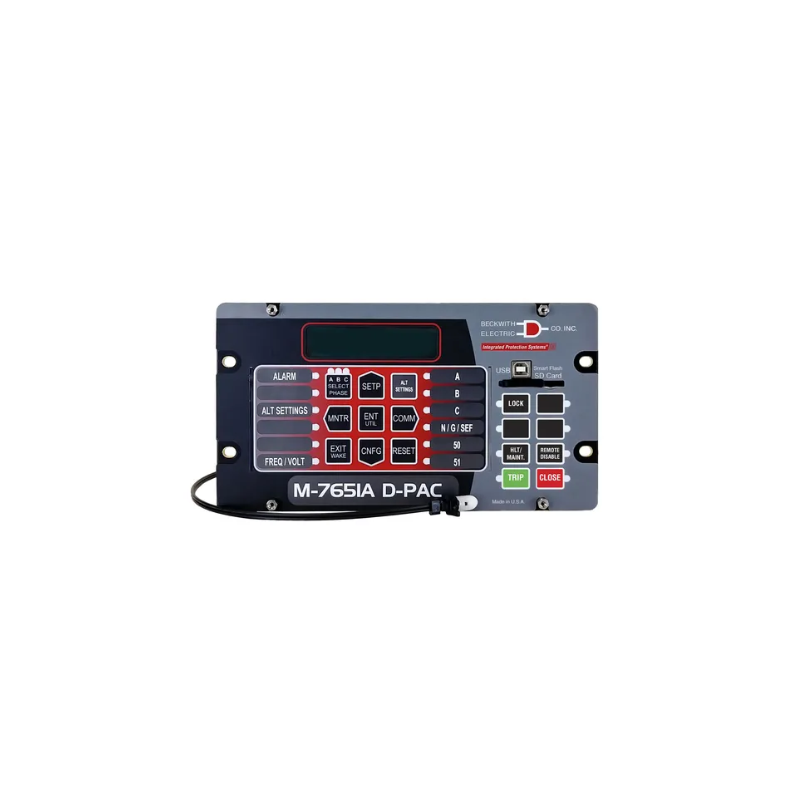

Hubbell, M-7651A D-PAC

Aplicaciones

Protección del alimentador

Controlador de bahía

Protección de aparamenta

Protección de interconexión

Protección de generadores pequeños

Funciones

Etiqueta de línea directa/modo de mantenimiento

Recogida de carga fría

Supervisión de la invasión de carga

Voltaje fantasma

Bloqueo digital 86

Localizador de fallas

Restauración de automóviles

Indicador de tierra sensible

Placas de circuito con revestimiento conformado

LED HMI frontal configurables y pulsador

Diseñador de curvas personalizado

Herramienta de comparación de configuración

Contadores de viajes y objetivos

Sincronización de tiempo IRIG B

Arco Flash Multimodo Punto y Bucle de Fibra Óptica y Detección de Sobrecorriente de Pico Ultra-Rápida (Opcional)

Medición y monitoreo

Voltajes (LL y LG)

Actual

Potencia activa, reactiva, aparente monofásica y trifásica, incluida la direccional

Factor de potencia monofásico y trifásico

Frecuencia y secuencia de fases

Magnitud de corriente y voltaje de secuencia

Tierra o tierra sensible

Energía activa recibida y entregada

Medición de la demanda por fase

Energía reactiva en los cuadrantes I y III

Monitor de fuente de alimentación

Monitor de bobina de disparo / cierre

Monitor de desgaste del interruptor

Calidad de la energía

Armónicos al 63

THD y TDD calculadas

Visor PQ (Curva ITIC)

Detección de hundimientos, hinchamientos y transitorios subsíncronos

Grabación

Registrador de secuencia de eventos (SOE)

3500 Secuencia de eventos

Registrador de oscilógrafo

100 registros de calidad DFR de hasta 480 ciclos cada uno con una frecuencia de muestreo ajustable de hasta 128 muestras/ciclo

Registro de datos

Registro de datos avanzado y registrador de perfiles de carga

Almacenamiento masivo de gigabytes: registro de datos de 2 años

Contadores y registro de infracciones de la curva ITIC

Especificaciones generales

Fuente de alimentación

Bajo/Medio

18-60 VCC

Alto

90-280 VCA

90-315 VCC

Entrada de energía de respaldo separada

11-14 VCC

Entradas y salidas digitales

4 entradas programables (estándar)

12 entradas programables (E/S ampliada opcional)

4 salidas programables (estándar)

12 salidas programables (E/S expandida opcional)

1 salida de autoprueba programable

Entradas de detección de CA

Frecuencia

50/60 Hz

Voltaje

4

6 (Opcional)

Entradas analógicas de baja energía (LEA) según C37.92

Configuraciones disponibles: 4 LEA, 3 LEA + 1 VT o 6 LEA

Línea a punto muerto

Nominal: 120 VCA

Continuo máximo: 300 VCA

Duración máxima corta: 600 VCA durante 10 s

Analógico de baja energía

Nominal: 4 VCA

Continuo máximo: 12 VCA

Duración máxima corta: 300 VCA durante 10 s

Actual

3 Fase

Clasificación de TC de fase: 1A o 5A

Clasificación de TC terrestre

1 A

5 A

SEF de 200 mA

SEF de 50 mA

SEF de 10 mA

Funciones especiales opcionales

Recierre automático de disparos múltiples

Operación trifásica agrupada

Protección contra arco eléctrico

4 entradas de arco eléctrico + 4 salidas de alta velocidad

Opciones de comunicación

Puerto COM 1

TIA: RS-232 o RS-485

Fibra óptica en serie: Pin en V o ST

Módulo de salida analógica

Puerto COM 2

RJ-45 10/100 Mbps Ethernet

ST Fibra óptica 100 Base-FX

Puerto COM 3

RJ-45 10/100 Mbps Ethernet

ST Fibra óptica 100 Base-FX

Puerto COM 4

TIA: RS-232 o RS-485

Fibra óptica en serie: Pin en V o módulo de salida analógica ST

Puerto frontal

Ranura para tarjetas USB y SD

Protocolos

DNP 3.0, MODBUS

IEC60870-5-104

IEC61850

Opciones de tamaño y montaje

Actualización rápida y fácil para los relés más populares en recortes existentes utilizando la tecnología™ de panel adaptador de Beckwith

Ver la guía de referencia rápida de actualización de D-PAC

Montaje horizontal

Altura: 5.20"

Ancho: 9.47"

Profundidad: 6.22"

Montaje vertical

Altura: 8.00"

Ancho: 6.00"

Profundidad: 6.22"

Montaje en rack de 19"

Altura: 5.20" (3U

Ancho: 19.00"

Profundidad: 6.22"

(Con adaptador B-1612)

Montaje en panel

Altura: 12.20"

Ancho: 12.00"

Profundidad: 0.09" (Con adaptador B-1665

Montaje en superficie

Altura: 12.20"
