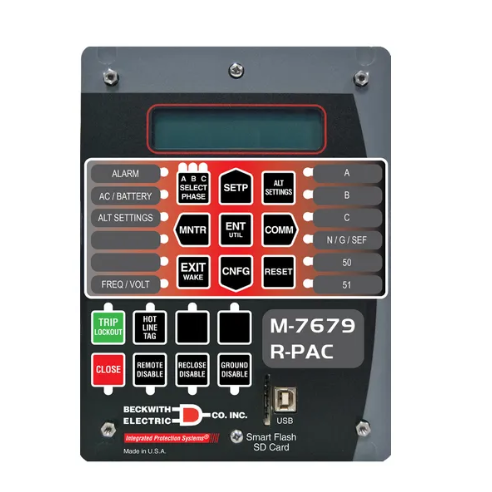

Hubbell, M-7679 R-PAC

Sistema de protección, automatización y control para aplicaciones de reconectador, interruptor, seccionador y automatización avanzada de distribución.

Protección y control

Más de 30 elementos de protección para una protección óptima de los sistemas de distribución de energía

Compatible con dispositivos de conmutación trifásicos agrupados (estándar) y con capacidad de fase independiente, como reconectadores, interruptores, seccionadores y disyuntores (opcional)

Cuatro (estándar) o seis (opcionales) entradas de voltaje analógico de baja energía (LEA) o VT

El asistente de configuración de reconectador ayuda a crear un archivo para la configuración más común para las aplicaciones de reconectador La matriz de E/S completa proporciona confirmación visual de las funciones habilitadas y las salidas seleccionadas, lo que mejora la seguridad

Automatización/Comunicaciones

Funciones prediseñadas para aplicaciones avanzadas de automatización de distribución, incluidos esquemas de reconectador, interruptor, seccionador y bucle

Funciones de seguridad cibernética integradas para implementar los requisitos de NERC/CIP v5, incluida la seguridad del servidor IPsec y RADIUS

Puertos USB y tarjeta SD del panel frontal para programación local y transferencia de datos

Puertos Ethernet simples o duales opcionales (cobre o fibra) con soporte simultáneo multiusuario y multiprotocolo

Los protocolos admitidos incluyen:

MODBUS, DNP3.0

Opcional: IEC 61850

Opcional: IEC 60870-5-104

Cumple con el requisito de contraseña IEEE 1686

Uno o dos puertos serie opcionales (TIA-232, TIA-485 o fibra serie)

Monitorización

La herramienta de monitoreo del estado del reconectador muestra la secuencia de reconexión en tiempo real y el tiempo de eliminación de fallas

Monitoreo de la calidad de la energía hasta el armónico 63, incluidos THD y TDD

Visor PQ (Curva ITIC)

Detección de hundimientos, hinchamientos y transitorios subsíncronos

Conjunto completo de herramientas de diagnóstico avanzadas

Registro de datos avanzado y registrador de perfiles de carga

3500 Registrador de secuencia de eventos (SOE)

100 registros de calidad DFR de hasta 480 ciclos con frecuencia de muestreo ajustable hasta 128 s/c

Software IPScom®

Software sencillo para aplicaciones complejas de sistemas de energía

Herramientas integradas de medición, DFR y visualización de PQConseús de búsqueda y filtrado para el análisis de registros SOE, DFR y PQ

Lógica programable IPSlogic

Flexibilidad

Dos formas de actualizar el control existente:

Beckwith Electric M-2979 Gabinete para el reemplazo de controles completos de reconectador o interruptor

Adaptadores de la serie M-2400 de Beckwith Electric para la actualización de algunos de los controles más populares en el gabinete existente
