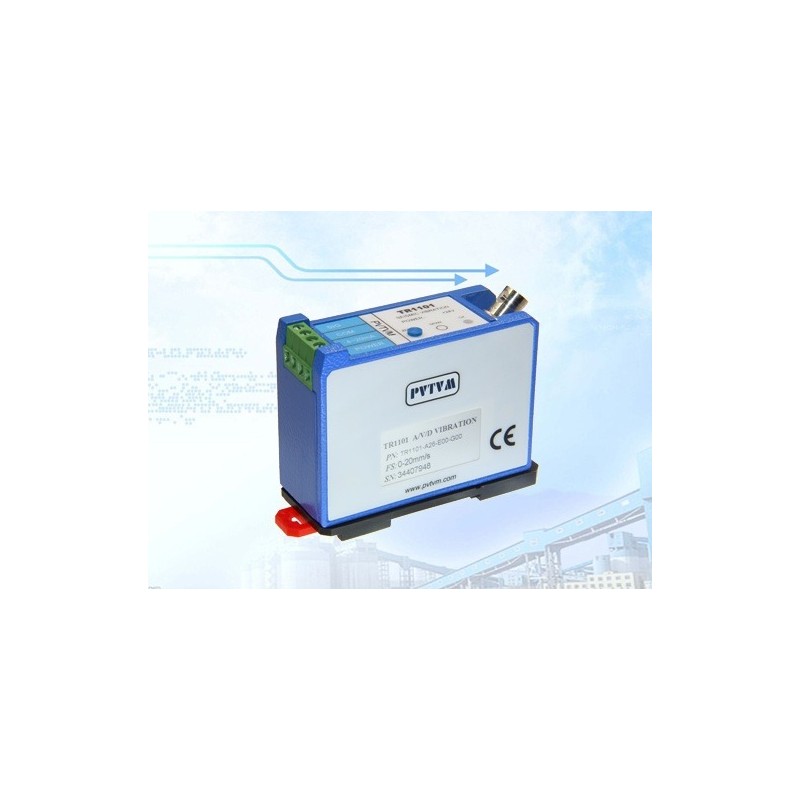

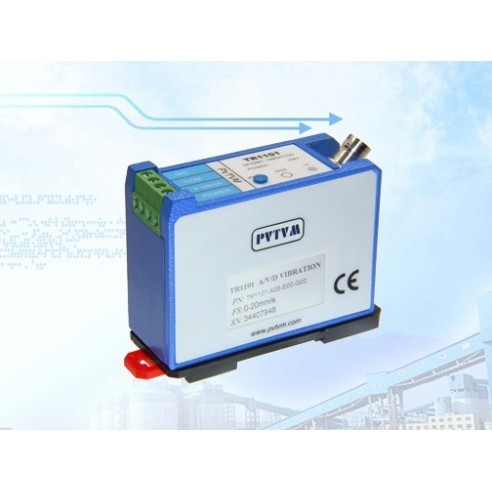

PVTVM, Transmisor de vibración TR1101 con aceleración, velocidad y desplazamiento

El TR1101 es una solución rentable para monitorizar vibraciones de casos en el equilibrio de máquinas de planta. El TR1101 condiciona la señal de un acelerómetro o transductor de velocidad y proporciona una salida de 4-20 mA en aceleración, velocidad o desplazamiento.

Características

Mide la vibración de la caja de la maquinaria

Salida de 4-20 mA en aceleración, velocidad o desplazamiento

Salida con buffer de hasta 300 metros (1.000 pies)

Compatible con sensores de otros fabricantes

(acelerómetro o sensor de velocidad)

Carcasa de aluminio fundido (sin cobre) con envasado epoxi para mejor protección ambiental y fiabilidad

Tamaño compacto

Especificaciones

Eléctrico

Fuente de alimentación:

22-30VDC, 100mA (No aislado)

Respuesta en frecuencia (±3dB):

Aceleración: 2.0 - 10 KHz

Velocidad: 2 - 10 KHz (sensor de velocidad)

Velocidad: 10 - 5 KHz (acelerómetro)

Desplazamiento: 10 - 3 KHz (sensor de velocidad)

Aceleración (baja frecuencia): 1.0 - 100Hz

Velocidad (baja frecuencia): 1.0 - 100Hz (TM079VD)

Desplazamiento (baja frecuencia): 1.0 - 100Hz (TM079VD)

Interfaz de sensores:

Sensibilidad:

100 mV/g nominal para acelerómetro o

4,0 mV/mm/seg (100 mV/in/seg) nominal para

Sensor de velocidad

40 mV/mm/seg (1000 mV/in/seg) nominal de velocidad

TM079VD o 4 mV/um (100 mV/mil) nominal para desplazamiento TM079VD

Fuente actual:

Nominal 4mA@24VDC

Conectores:

GAP/Buf: salida con espacio y búfer

SIG: señal del sensor

COM: signal com

4-20mA: salida 4-20mA

Salida con buffer:

Vibración original, sin filtrar

Impedancia: 100Ω

Distancia máxima del cable: 300 m (1.000 pies)

Sensibilidad: igual que el sensor

Vibración general:

4-20mA, fuente

Resistencia de carga de hasta 750Ω

Autoevaluación del sistema:

Sistema aceptable: salida 4-20mA

Sistema no está bien: salida < 3,0mA

Físico

Altura: 75 mm (2,95")

Peso: 1,0 kg (2,0 lbs)

Medio ambiente

Temperatura:

Funcionamiento: -40°C a +70°C

Almacenamiento: -40°C a +100°C

Humedad:

90% no condensado
