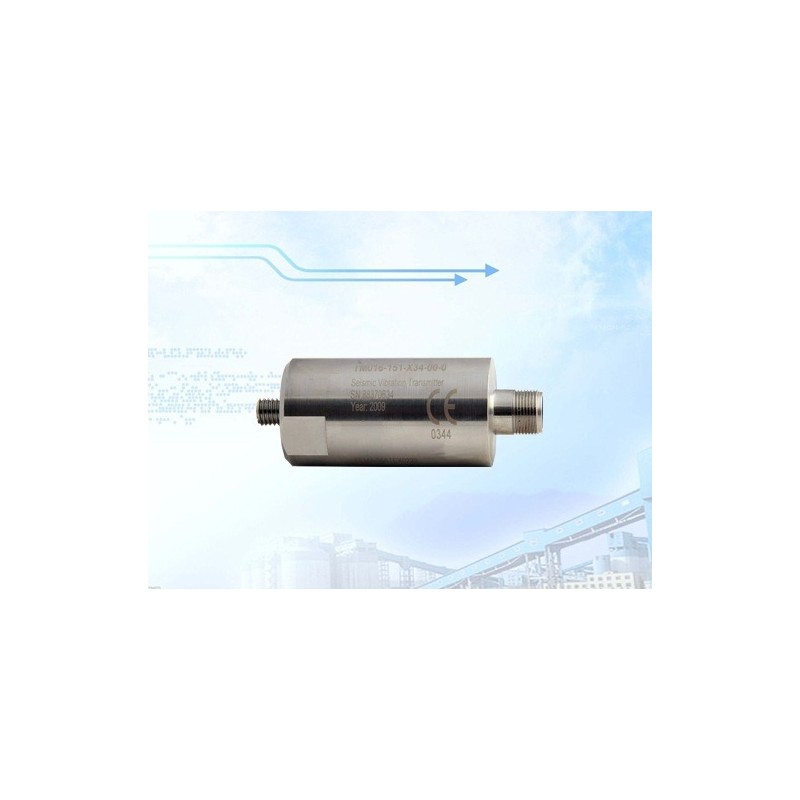

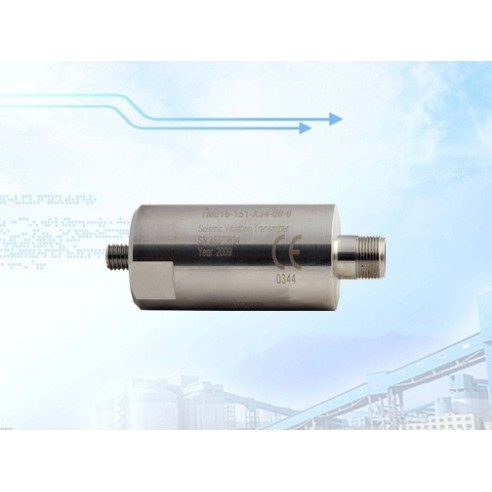

PVTVM, Transmisor de vibración de velocidad/aceleración TM016

Detalles del producto:

Características

Salida de velocidad o aceleración (pico o RMS) alimentada por lazo de 4-20 mA

Amplio rango de temperatura de funcionamiento de -40°C a +120°C (-40°F a +248°F)

Carcasa de acero inoxidable

Clasificación medioambiental NEMA4X, IP65 o IP67

Opciones de filtro de frecuencia

Amplia selección de montantes de montaje

Eléctrico

Salida total de vibración:

4-20mA, carga (alimentada por loop)

Precisión: 5%

Respuesta en frecuencia (±3db):

Aceleración: 2~3.000 Hz

Velocidad: 2~3.000 Hz

Sensibilidad transversal:

< 5%

Fuente de alimentación:

12VDC - 30VDC

Resistencia máxima a la carga:

Al menos 500 ohmios @ fuente de alimentación de 24VDC

Aislamiento:

500Vrms, circuito a caja

Material del caso:

Acero inoxidable 316L

Conexión de salida:

Cables voladores:

2 cables para 4-20mA

2 cables para salida con buffer

Conector militar:

2 pines para 4-20mA

Salida con búfer:

100mV/g nominal

Longitud máxima del cable 3 m (10 pies)

Opción de filtro:

12dB/oct para filtro pasa alto

12dB/oct para filtro pasa-bajos

Físico

Temperatura:

Funcionamiento:

Normal (G=0): -40°C a +100°C (-40°F a +212°F)

Máxima (G=1): -40°C a +120°C (-40°F a +248°F)

Almacenamiento: -50°C a +125°C (-58°F a +257°F)

Dimensiones: Diámetro: 38 mm (1,5")

Altura: Cables volantes: 87 mm (3,4");

Conectores mil: 87mm (3,4")

Peso: 420g (0,875lb)

Conexiones de salida: MIL-C-5015 de 2 pines

Cables voladores: 2 o 4 cables (la longitud predeterminada del cable es 5 m. Al trabajar con TM016-11 o TM016-02, la longitud del cable es de 20 cm)

1 TNP

Medio ambiente:

Cables voladores: NEMA 4X, IP65

Conector de 2 pines: IP67
