Det-Tronics, Transmisor de gas combustible CTX10

Combina la CTX10 con sensores de gases combustibles para crear un detector de gases independiente

El sensor modelo CGS, cuando se utiliza con la CTX10, es un detector catalítico de gases combustibles que proporciona monitorización continua de las concentraciones de gas hidrocarburo combustible e hidrógeno en el rango de 0% de LFL a 100% de LFL. La CTX10 es una versión aprobada por terceros para metano y gases propano.

Características

Interruptor magnético de calibración/reinicio a bordo para capacidad de calibración no intrusiva

Compatible con sensores catalíticos Det-Tronics de corriente constante

Sustitución directa de campo para transmisores Det-Tronics Modelo 505

El nivel de corriente indica la condición de fallo y el modo de calibración

Comprobación de sensibilidad del sensor

Adecuado para su uso en una amplia variedad de aplicaciones de detección de gases combustibles

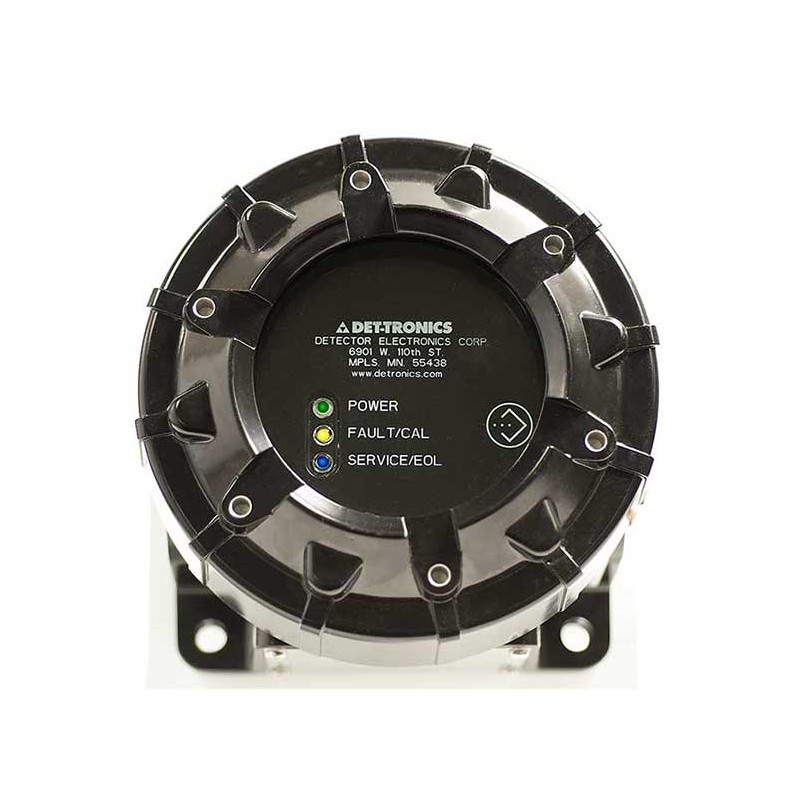

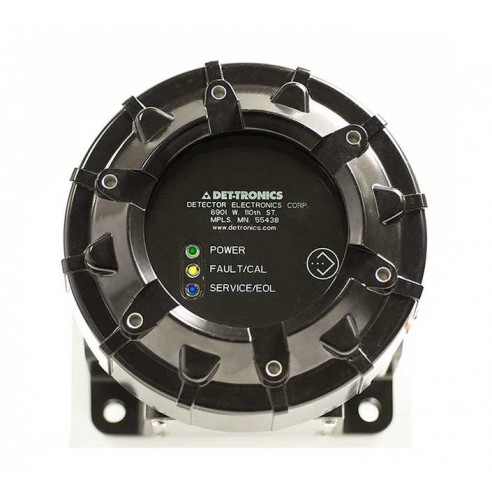

Disponible en acero inoxidable 316 y aluminio epoxi negro (mostrado)

Caja de conexiones resistente a explosiones disponible en aluminio o acero inoxidable

Especificaciones técnicas

VOLTAJE DE ENTRADA—

24 Vdc Nominal, rango de funcionamiento de 18 a 30 Vdc Ripple no puede superar los 0,5 voltios P-P

CONSUMO ENERGÉTICO—

máximo 4,0 vatios

CORRIENTE MÁXIMA DE ARRANQUE—

Menos de 0,5 amperios durante < 0,2 segundos a 10 Vdc de entrada, y menos de 0,2 amperios para < 0,2 segundos a 24 VdC.

CORRIENTE DE SALIDA—

Lineal de 4 a 20 mA

NIVEL ACTUAL—

Fallo de calibración: 1,6 mA

Otros fallos: 1,0 mA

Modo de calibración: 2,0/2,2 mA en modo Infiniti, 3,4 mA en modo 505

Tres LEDs proporcionan la siguiente anunciación visual en el dispositivo:
