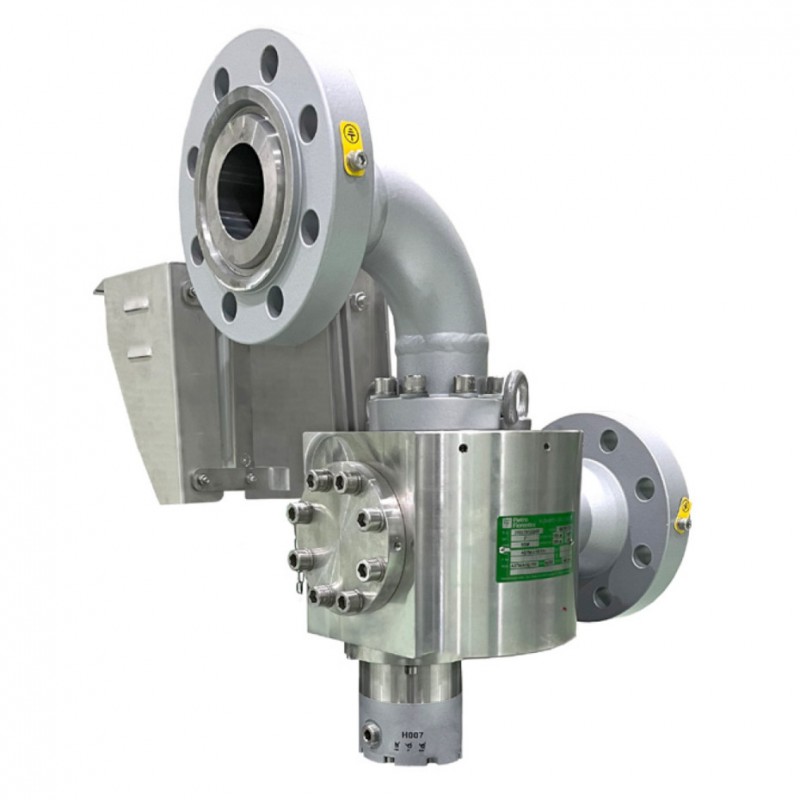

Pietro Fiorentini, Medidor WLR

Es un sistema modular en línea, que proporciona mediciones en tiempo real del contenido de agua en un flujo multifásico.

El sensor es un resonador coaxial de microondas de cuarto de longitud de onda, con una ventana dieléctrica de alta presión expuesta al proceso. Al escanear y definir la frecuencia de resonancia, se calcula la permitividad/conductividad del fluido, y por tanto el contenido de agua.

El medidor WLR puede suministrarse en configuración independiente o integrado en un caudalímetro multifásico.

Características

Rango de funcionamiento: 0-100% GVF, 0-100% WLR

Tamaño: de 2" a 14"

Presión de diseño: hasta 5.000 psi (345 bar)

Temperatura de diseño: hasta 250 °F (121 °C)

Conexión de proceso: bridas ANSI/API o bujes sujetos

Conectividad de datos: serial RS-422/RS-485 simple/redundante o Ethernet TCP/IP (Modbus)

Transmisor electrónico de flujo:

Controlador en tiempo real

Temperatura electrónica -40° C / + 85° C

Fuente de alimentación: 24VDC, o 110÷240 V 50÷60Hz

Consumo eléctrico: 20W

Recinto para zona peligrosa

Protección contra el clima: IP 66

Caja de acero inoxidable o aluminio

Con pantalla local (como opcional)

Certificación ATEX/IECEx Ex d IIB T3-T6 Ga

HMI: HMI para Windows
