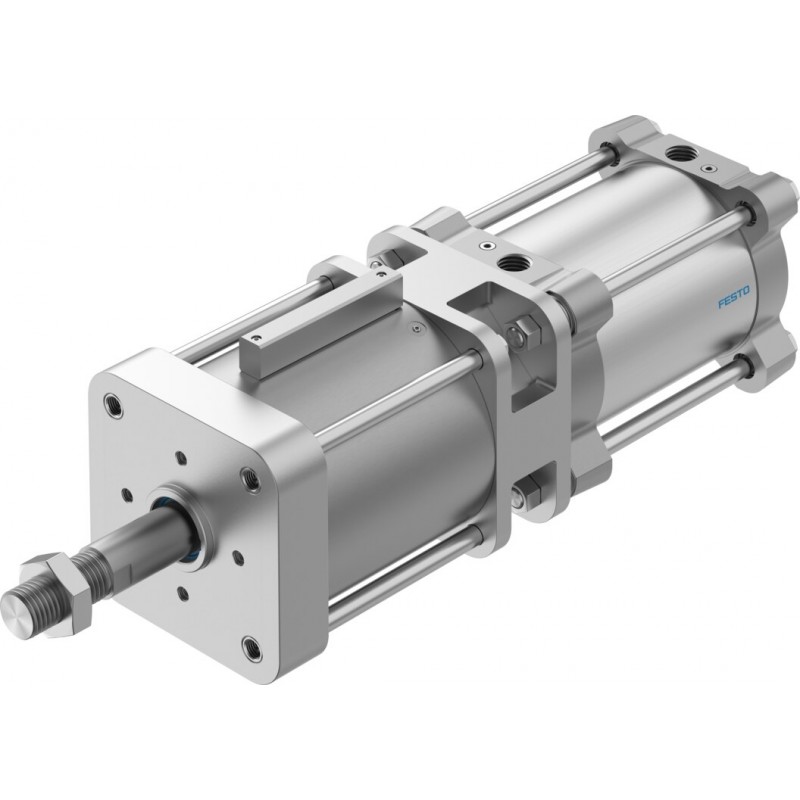

Festo, cilindro con freno de inmovilización DFLG-160

Carrera

10 mm ... 2000 mm

Diámetro del émbolo

160 mm

Rosca del vástago

M36x2

Basado en la norma

ISO 15552 (hasta ahora también VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290)

Amortiguación

Amortiguación neumática, regulable en ambos lados

Posición de montaje

Cualquiera

Tipo de fijación en sentido efectivo

En ambos lados

Bloqueo mediante muelle, desbloqueo con aire comprimido

Extremo del vástago

Rosca exterior

Forma constructiva

Émbolo

Vástago

Camisa perfilada

Detección de posición

Para sensor de proximidad

Símbolo

00995696

Variantes

Vástago simple

Función de seguridad

Frenar e inmovilizar un movimiento

Nivel de prestaciones (PL)

Parada, detención, bloqueo del movimiento/categoría 1, nivel de prestaciones c

Presión de funcionamiento

0.06 MPa ... 0.8 MPa

Presión de funcionamiento

0.6 bar ... 8 bar

Presión de funcionamiento

8.7 psi ... 116 psi

Presión de comprobación máx. admisible

8 bar

Presión mín. de desbloqueo

3.8 bar

Modo de funcionamiento

Doble efecto

Certificación

TÜV

Marcado CE (véase la declaración de conformidad)

Según la Directiva de protección contra explosiones de la UE (ATEX)

Según Directiva de máquinas de la Unión Europea

Marcado UKCA (véase la declaración de conformidad)

Según la normativa del Reino Unido sobre maquinaria

Protección antideflagrante

Zona 1 (ATEX)

Zona 2 (ATEX)

Zona 21 (ATEX)

Zona 22 (ATEX)

Organismo que expide el certificado

TÜV CA 697

Categoría ATEX para gas

II 2G

Categoría ATEX para polvo

II 2D

Tipo de protección contra explosión de gas

Ex h IIC T4 Gb

Tipo de protección contra explosión de polvo

Ex h IIIC T120 °C Db

Temperatura ambiente Ex

-20°C <= Ta <= +60°C

Medio de funcionamiento

Aire comprimido según ISO 8573-1:2010 [7:4:4]

Clase de resistencia a la corrosión CRC

1 - riesgo de corrosión bajo

Conformidad PWIS

VDMA24364-Zona III

Temperatura ambiente

-20 °C ... 80 °C

Longitud de amortiguación

48 mm

Fuerza estática de sujeción

17000 N

Fuerza teórica con 6 bar, retorno

11310 N

Fuerza teórica con 6 bar, avance

12064 N

Masa móvil con carrera de 0 mm

7085 g

Aumento masa móvil por 10 mm de carrera

97 g

Peso básico con carrera de 0 mm

49660 g

Peso adicional por 10 mm de carrera

208 g

Tipo de fijación

Con rosca interior

Con accesorios

Conexión de liberación unidad de bloqueo

G3/8

Conexión neumática

G3/4

Nota sobre el material

Conformidad con la Directiva RoHS

Material de la tapa

Fundición inyectada de aluminio

Aleación de forja de aluminio

Material de las juntas

NBR

TPE-U (PU)

Material del cuerpo

Acero

Material del vástago

Acero, cromado duro

Material de la camisa del cilindro

Aleación forjada de aluminio, superficie pulida y anodizada
