Dwyer, Serie-MSX-Magnesense

Clasificaciones de gabinetes

IP66, NEMA tipo 4X, UL94 V-0, UL 2043 (plenum), IP66, NEMA tipo 4X, UL94 V-0, UL 2043 (plenum), IP66, NEMA tipo 4X, UL94 V-0, UL 2043 (plenum)

Estabilidad a largo plazo

± 1% FSO/año, ± 1% FSO/año, ± 1% FSO/año

Resistencia de bucle

Salida de corriente: 0 a 1250 Ω máx., Salida de voltaje: Resistencia de carga 1 kΩ mín., Salida de corriente: 0 a 1250 Ω máx., Salida de voltaje: Resistencia de carga 1 kΩ mín., Salida de corriente: 0 a 1250 Ω máx., Salida de voltaje: Resistencia de carga 1 kΩ mín.

Opción de construcción de materiales

N/D, N/D, N/D

Materiales humedecidos

Consultar fábrica, consultar fábrica, consultar fábrica

Compatibilidad de medios

Aire limpio y seco / gas inerte, HVAC / aire ambiente, gases inertes / no reactivos, helio, nitrógeno, gases no conductores, gases secos no corrosivos, aire, argón, dióxido de carbono, helio, nitrógeno, gases no conductores, gases secos no corrosivos, aire, argón, dióxido de carbono, helio, nitrógeno, gases no conductores, gases secos no corrosivos

Nota de montaje

No sensible a la posición, No sensible a la posición, No sensible a la posición

Número de cables

2, 3, 2, 3, 2, 3

Temperatura de funcionamiento, máxima

70 °C, 70 °C, 70 °C

Temperatura de funcionamiento, mín.

-20 °C, -20 °C, -20 °C

Detalle de salida

Campo seleccionable, campo seleccionable, campo seleccionable

Señal de salida

Corriente, voltaje, corriente, voltaje, corriente, voltajeConsumo de energía

máx. 21 mA, máx. 21 mA, máx. 21 mA

Tipo de presión de medición

Diferencial, diferencial, diferencial

Tamaño de la conexión del proceso

1/8 pulg., 3/16 pulg., 1/4 pulg., 1/8 pulg., 3/16 pulg., 1/4 pulg., 1/8 pulg., 3/16 pulg., 1/4 pulg.

Tipo de conexión de proceso

Accesorio de púas escalonadas, Accesorio de púas escalonadas, Accesorio de púas escalonadas

Tiempo de respuesta

3 segundos, 3 segundos, 3 segundos

Nota sobre el tiempo de respuesta

Instantáneo (predeterminado) o 3 s (seleccionable), Instantáneo (predeterminado) o 3 s (seleccionable), Instantáneo (predeterminado) o 3 s (seleccionable)

Identificación de la serie

Serie-MSX-Magnesense

Ajuste de tramo

Pulsador, pulsador, pulsador

Tipo de suministro de energía

CA/CC, CA/CC, CA/CC

Voltaje de suministro

2 cables: 10 a 36 V CC, 3 cables: 17 a 36 V CC/21,6 a 33 V CA, 2 cables: 10 a 36 V CC, 3 cables: 17 a 36 V CC/21,6 a 33 V CA, 2 cables: 10 a 36 V CC, 3 cables: 17 a 36 V CC/21,6 a 33 V CA

Peso

230 gramos, 230 gramos, 230 gramos

Calibre del cable

26 a 16 AWG, 26 a 16 AWG, 26 a 16 AWG

Rango ajustable de ajuste a cero

Pulsador digital, Pulsador digital, Pulsador digital

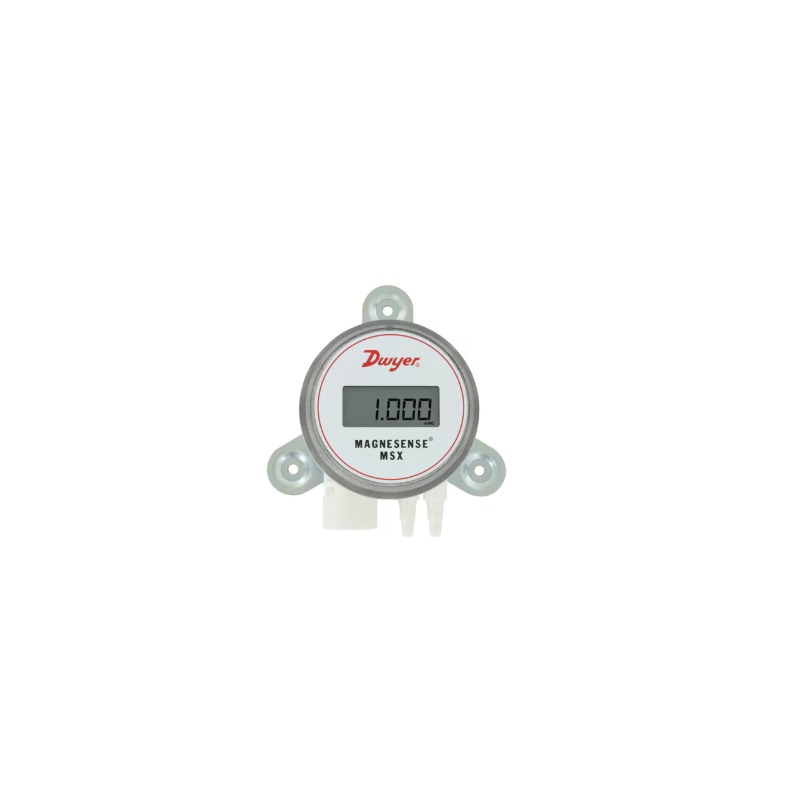

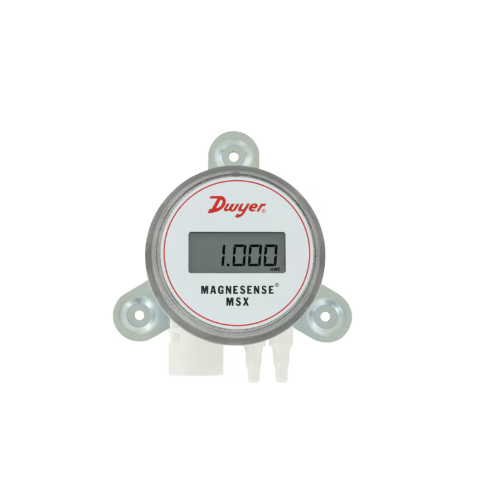

El transmisor de presión diferencial Magnesense® Serie MSX combina la estabilidad y versatilidad del transmisor Magnesense® II Serie MS2 original para su uso en aplicaciones de control de edificios. El MSX simplifica el proceso de pedido para obtener la configuración deseada, lo que reduce el tiempo de configuración del producto. Los rangos de presión están disponibles en Pa, mm wc y en wc. Todos los rangos de presión se pueden configurar en modo unidireccional o bidireccional, lo que proporciona un total de 32 rangos. El transmisor MSX puede proporcionar una salida de presión lineal o una salida de velocidad lineal con la extracción de la raíz cuadrada del transmisor. Se han incluido parámetros adicionales para ampliar la capacidad de la raíz cuadrada para el cálculo del caudal. Se pueden utilizar señales de salida duales de voltaje y miliamperios para proporcionar verificación de la señal de salida tanto de control como de equipo.

CALIBRACIÓN NIST disponible en el Configurador de productos.

Consulte la serie AT-MSX para obtener información sobre la aprobación ATEX/IECEx.

⚠ADVERTENCIA: Este producto puede exponerlo al estireno, una sustancia química que el estado de California reconoce como causante de cáncer, y al bisfenol A (BPA), una sustancia química que el estado de California reconoce como causante de toxicidad reproductiva. Haga clic aquí.

Aplicaciones del producto

Monitoreo de filtros en unidades manejadoras de aire

Aumento de la presión en salas blancas de productos farmacéuticos y semiconductores

Presión estática de conductos en edificios comerciales

Velocidad/flujo del aire en sistemas VAV
