Dwyer, Transmisores de presión diferencial con rango ajustable y pantalla

Resistencia de bucle, máx.

<(U-10,5)/0,021Ω, donde U es la tensión de alimentación

Materiales humedecidos

Acero inoxidable 316, FKM

Compatibilidad de medios

Cualquiera, Aire limpio y seco / gas inerte, Agua limpia de proceso / refrigeración, Productos químicos / ácidos / bases corrosivos, Gases combustibles, HVAC / aire ambiente, Fluidos hidráulicos, Gases inertes / no reactivos, Líquidos, Aceites / lubricantes, Disolventes orgánicos, Vapor, Nitrógeno, Gases secos no corrosivos, Aceite, Oxígeno, Disolventes, Vapor, Agua, Fluidos a base de agua

Temperatura de funcionamiento, máxima

70 °C

Temperatura de funcionamiento, mín.

-20 °C

Señal de salida

Actual

Efecto de posición

Un error de instalación inferior a 400 Pa (1,60” H2O) se puede corregir reiniciando PV = 0

Fuente de alimentación

500 mW

Tipo de presión de medición

Diferencial

Tamaño de la conexión del proceso

1/4 pulg.

Tipo de conexión de proceso

NPT hembra

Temperatura máxima del proceso

120 °C

Temperatura del proceso, mín.

-40 °C

Tiempo de respuesta

200 ms

Identificación de la serie

PX3005-DIFF

Estabilidad

± 0,2%

Nota de estabilidad

± 0,2% 60 meses

Temperatura de almacenamiento, máxima

85 °C

Temperatura de almacenamiento, mín.

-40 °C

Voltaje de suministro

10,5 a 55 V CC

Efecto térmico sobre el error cero, máx.

± (0,1 +0,1TD)% INTERVALO

Distancia de transmisión

hasta 1000 metros

Efecto de vibración

Pruebas GB/T 1827.3/IEC61298-3, 20 g (5 a 2000 HZ, máx. <± 3 mm), <0,1 % URL

Peso

3 kilos

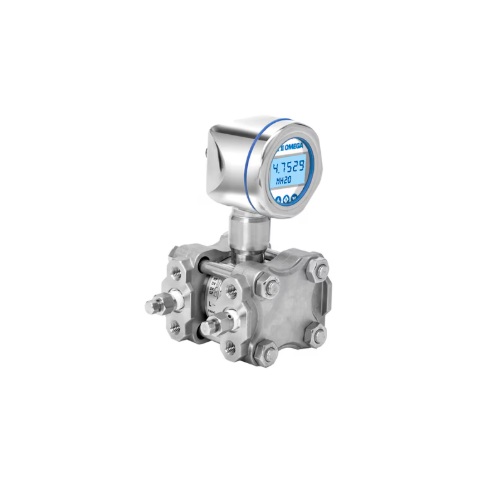

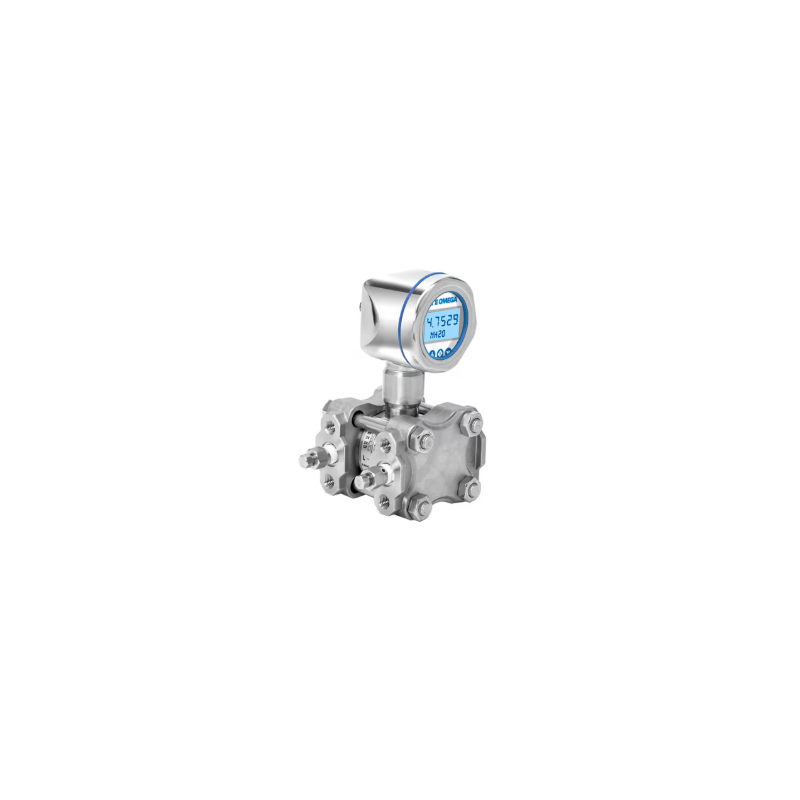

El transmisor de presión diferencial Omega PX3005-DIFF es compacto y rangeable, ideal para monitorear presiones en automatización de procesos, sistemas hidráulicos, compresores, bombas y aplicaciones de nivel de tanques donde la medición de presión consistente y confiable es esencial. El PX3005-DIFF utiliza un sensor de presión piezorresistivo MEMs, acoplado a un microprocesador avanzado, para brindar precisión y rendimiento superiores.

Esta exclusiva construcción permite operaciones con alta presión de línea y una protección superior contra sobrecargas de presión. La robusta carcasa de acero inoxidable 316 tiene clasificación IP67, lo que la hace ideal para entornos de lavado. Una pantalla LCD retroiluminada de 5 dígitos permite una representación precisa de las variables del proceso. Disponible en rangos de 1 a 1500 psi, el módulo transmisor inteligente permite configurar la señal de 4 a 20 mA, visualizar la entrada o salida y elegir entre 19 unidades de medida. La señal de salida se puede ajustar para reorganizar el transmisor o "tara" precargas de fluido no deseadas. La rangeabilidad permite ajustar el cero y el span desde -100 hasta el 100 % del límite superior del rango (LIR), con un span mínimo del 30 % del LIR. Esto significa que un transductor de 15 psi puede tener el cero ajustado entre -15 y 15 psi de límite superior. Por ejemplo, se podría ajustar el cero a -15 psi y un máximo de 15 psi, de modo que la salida sería de 4 mA a -15 psi, el punto medio de 12 mA sería 0 psi y 20 mA sería 15 psi.
