Dwyer, Sondas de temperatura de circuito integrado

Detalle de precisión

Error de calibración a 25 °C (77 °F) 0,3 °C (0,54 °F) típico, 0,5 °C (0,9 °F) máximo TA = 0 a 70 °C (32 a 158 °F): Error de sobretemperatura: 0,4 °C (0,72 °F) típico, 0,8 °C (1,4 °F) máximo No linealidad: 0,05 °C (0,09 °F) típico, 0,15 °C (0,27 °F) máximo TA = -25 a 105 °C (-13 a 221 °F): Error de sobretemperatura: 0,5 °C (0,9 °F) típico, 1 °C (1,8 °F) máximo No linealidad: 0,1 °C (0,18 °F) típico, 0,35 °C (0,63 °F) máximo

Voltaje directo

± 44 V

Aislamiento

PFA

Linealidad

0,15 °C

Nota de linealidad

Excelente linealidad: 0,15 °C (0,27 °F) máximo [0 a 70 °C (32 a 158 °F)]

Estabilidad a largo plazo

0,1 °C/mes

Nota de estabilidad a largo plazo

0,1 °C/mes (0,18 °F) típico

Salida de corriente nominal

298,2 µA

Nota sobre la corriente de salida nominal

Salida de corriente nominal a 25 °C (298,2 K): 298,2 µA típica

Temperatura máxima del paquete

125 °C

Temperatura del paquete, mín.

-45 °C

Diámetro de la sonda

0,25 pulgadas

Tipo de sonda

Sondas de temperatura de circuito integrado

Temperatura máxima del proceso

105 °C

Temperatura del proceso, mín.

-25 °C

Repetibilidad

0,1 °C

Nota de repetibilidad

0,1 °C (0,18 °F) típico

Voltaje inverso

± 20 V

Nota de voltaje inverso

Temperatura del cable de voltaje inverso (- a +): 20 V máximo

Identificación de la serie

OM-2628

Soldadura

572 °C

Nota de soldadura

Soldadura, 10 segundos: 572 °C (1062 °F) máximo

Coeficiente de temperatura

1 µA/°C

Nota del coeficiente de temperatura

1 µA/°C típico

Estilo de sonda de temperatura

Sonda de inmersión

Tipo de sensor de temperatura

Termistor

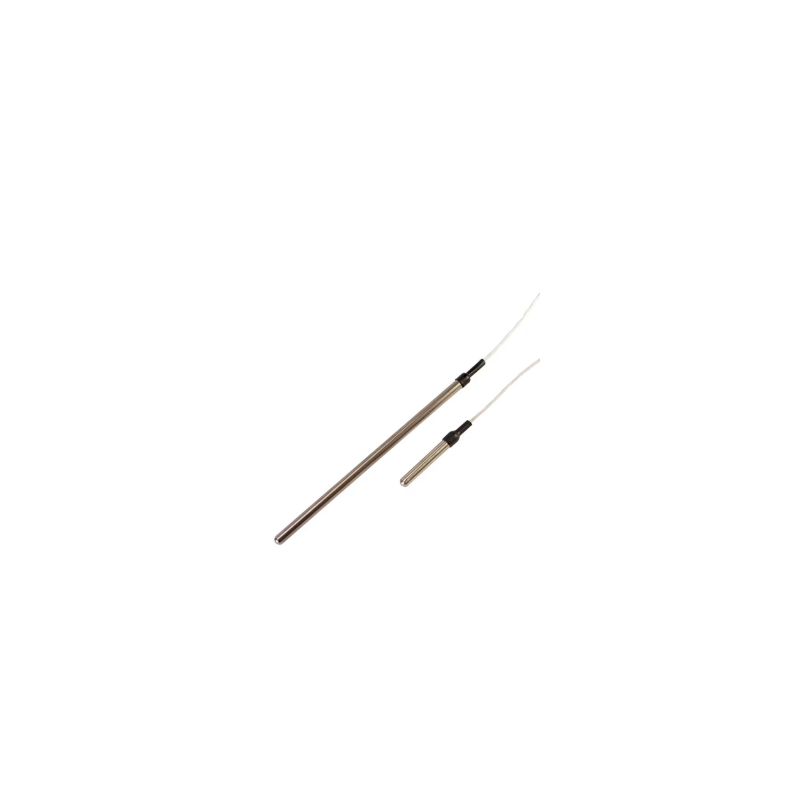

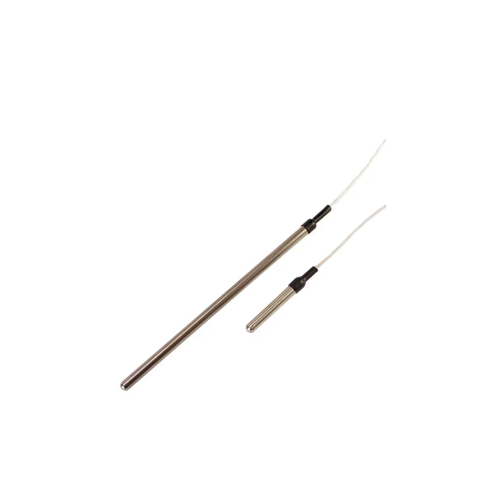

La sonda para circuitos integrados OM-2628 incorpora el transductor de circuito integrado AD592CN. Este sensor de estado sólido para circuitos integrados es un transductor de temperatura monolítico de dos terminales que proporciona una corriente de salida proporcional a la temperatura absoluta. Para un amplio rango de tensiones de alimentación, el transductor actúa como una fuente de corriente de alta impedancia dependiente de la temperatura de 1 µA/K. El diseño mejorado y el recorte láser de las resistencias de película fina del circuito integrado permiten al sensor de estado sólido AD592CN alcanzar niveles de precisión absoluta y errores de no linealidad previamente inalcanzables a un precio comparable.

La sonda OM-2628 puede emplearse en aplicaciones entre -25 y 105 °C (-13 y 221 °F) donde actualmente se utilizan sensores de temperatura convencionales (como termistores, RTD, termopares y diodos). La sonda OM-2628 no requiere costosos circuitos de linealización, referencias de tensión de precisión, componentes de puente, circuitos de medición de resistencia ni compensación de unión fría.

El sensor de estado sólido OM-2628 es particularmente útil en aplicaciones de detección remota, el AD592CN es inmune a las caídas de voltaje y al ruido de voltaje en líneas largas debido a su salida de corriente de alta impedancia.
