Dwyer, Sondas de termopar con roscas de montaje y conectores M12

Nota: Estos sensores requieren un cable de extensión M12 para conectarlos a su instrumentación.

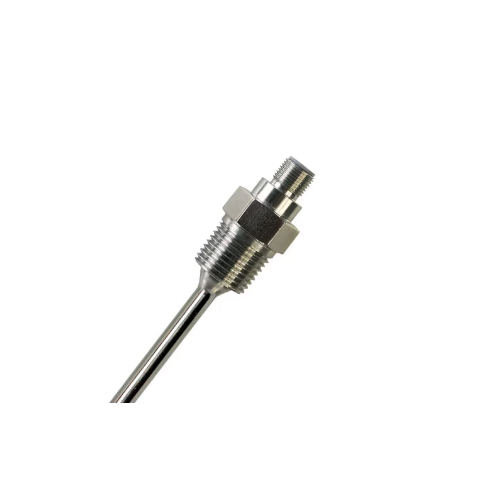

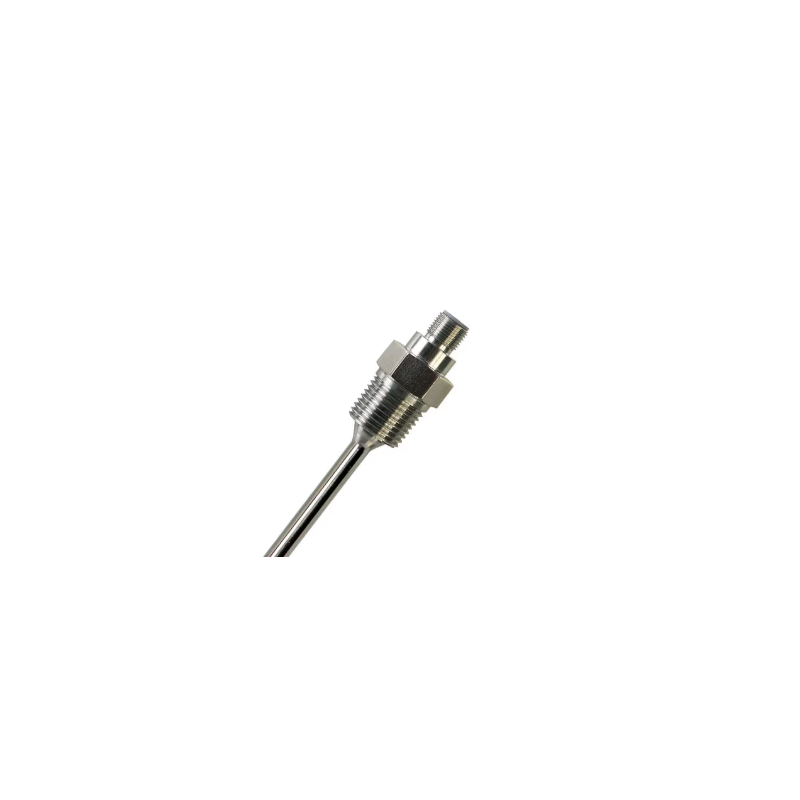

Las sondas de termopar M12 de Omega son una forma práctica de medir la temperatura en su proceso. Están disponibles como termopares tipo K con vainas de Inconel 600 o tipo J con vainas de acero inoxidable 304. Los tamaños estándar de sonda incluyen sondas de 1/4" y 1/8" de diámetro y 6, 9, 12, 18 y 24" de longitud, y sondas de 3 mm y 6 mm de diámetro y 200, 350 y 500 mm de longitud. Estos termopares también están disponibles en otras longitudes.

Con una variedad de roscas de montaje estándar, estas sondas se pueden configurar fácilmente para adaptarse a sus necesidades específicas. Las sondas de tamaño fraccional de 1/4" y 1/8" de diámetro están disponibles con roscas de 1/2" NPT, 3/8" NPT, 1/4" NPT o sin rosca de montaje. Las sondas métricas de 3 mm y 6 mm de diámetro están disponibles con roscas de montaje M8x1, M10x1 o sin ellas. Las versiones sin rosca del sensor pueden usarse tal cual o integrarse en su proceso mediante uno de los accesorios de compresión de la línea Omega .

Para su uso en termopozos, la versión M12-TC-SL de este sensor es la solución preferida . El diseño M12-TC-SL incluye una sonda M12TC sin rosca con resorte autoadherente y un accesorio roscado de 1/2 NPT para asegurar que la sonda entre en contacto con el fondo del orificio del termopozo sin dañar el sensor. Esto garantiza que la longitud del sensor siempre se ajuste perfectamente a su termopozo. Consulte la página M12-TC-SL para obtener más información.

El conector M12 con compensación de termopar ofrece un método rápido y fiable para conectar este sensor a su instrumentación. El conector M12 de estos sensores está cableado de acuerdo con la configuración de pines que se muestra en la figura adjunta. Esta asignación de pines coincide con el cableado de los cables de extensión de termopar M12 moldeados de Omega , lo que permite mantener el código de color IEC o ANSI entre el sensor y la instrumentación. La tabla de pedidos a continuación incluye una selección de cables de extensión M12 de Omega.
