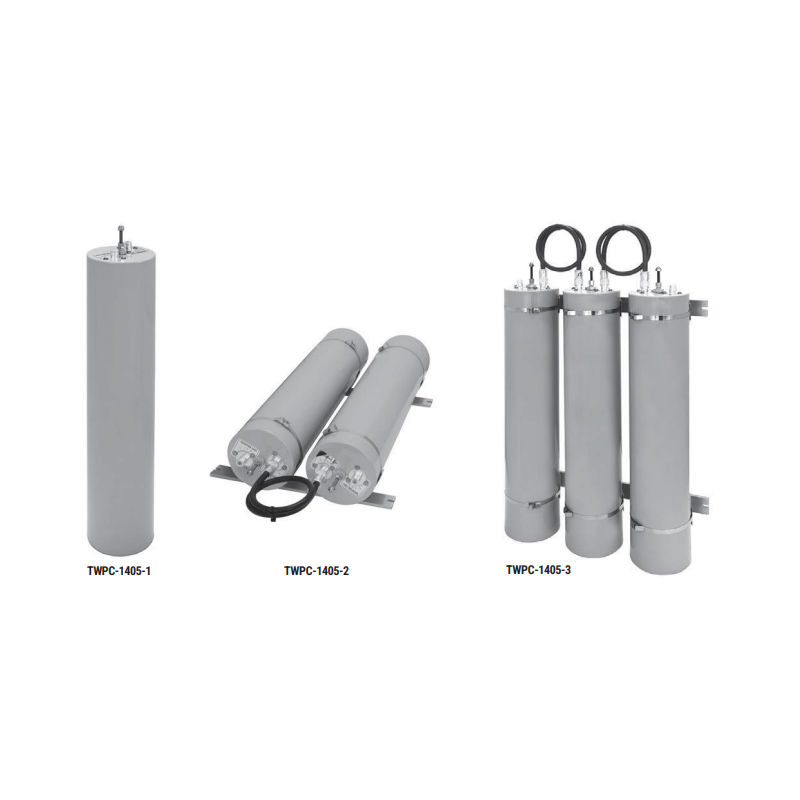

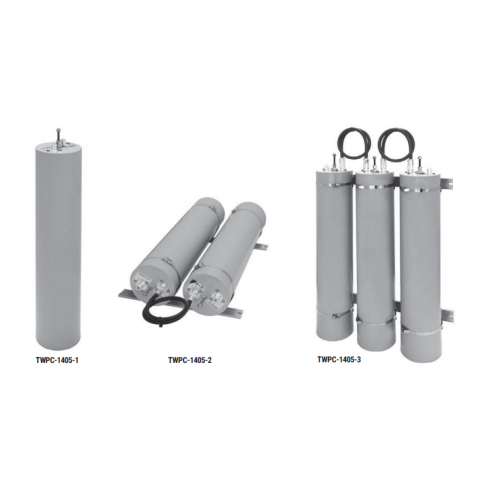

BANDPASS CAVITIES TWPC-1405-1, 2, 3

Estas cavidades también cuentan con acoplamiento ajustable calibrado, y la pérdida de inserción se puede ajustar fácilmente de 0,5 dB a 2 dB o más para mejorar la selectividad. Esto permite optimizar la respuesta de la cavidad para cualquier entorno operativo. En sitios densamente poblados, los filtros de cavidad 1405-2 o 1405-3 proporcionan mayor selectividad con mínima pérdida de inserción.

Las cavidades múltiples también pueden proporcionar una banda de paso más amplia cuando sea necesario.

Se incluyen rieles de montaje para todos los filtros de cavidad múltiple.

Se logra una excelente estabilidad de frecuencia mediante el uso de un compensador especialmente mecanizado y una varilla de invar. La frecuencia de paso es estable a la temperatura de -30 °C a +70 °C. La tecnología de bucle de tierra de Telewave.io coloca el conductor central de cada bucle de acoplamiento a potencial de tierra de CC para protección contra rayos y reducción de ruido.

Se utilizan materiales de alta resistencia en cada cavidad para garantizar un alto rendimiento y una larga vida útil. Las placas superiores de la cavidad están mecanizadas en aluminio de 0.5 pulgadas y soldadas por heliarc al cuerpo de la cavidad en el punto de alta corriente para mejorar la conductividad y la resistencia. Esto permite que las cavidades de Telewave.io admitan hasta 350 vatios, dependiendo de la pérdida de inserción.

Insertos de espuma rígida sostienen el conjunto del afinador, lo que permite un montaje vertical u horizontal. Metales similares y aluminio alodizado ayudan a prevenir la corrosión galvánica. Los afinadores plateados y el dedo de cobre-berilio proporcionan un contacto no corrosivo de baja pérdida y garantizan un rendimiento fiable a largo plazo.
