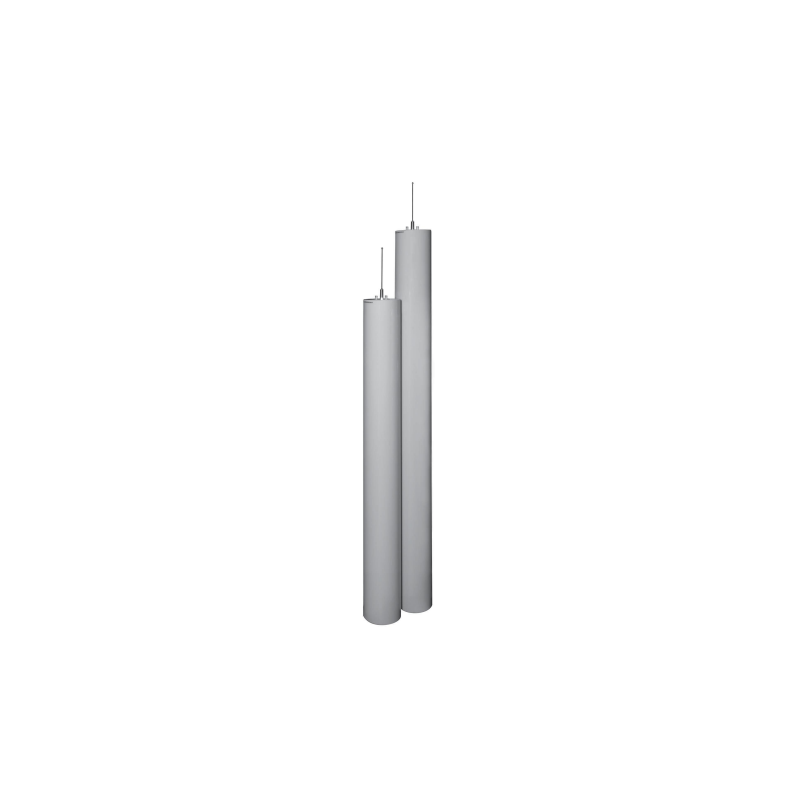

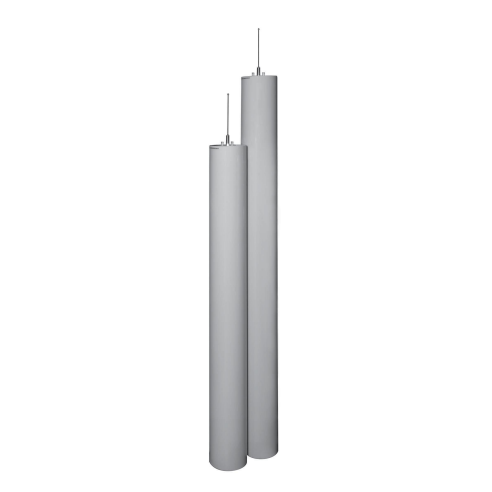

CAVIDADES DE PASO DE BANDA TWPC-0305-1, 0405-1

El TWPC-0305-1 cubre de 30 a 40 MHz, y el TWPC-0405-1 cubre de 40 a 50 MHz. El rango de sintonización de estas cavidades es de aproximadamente ±2,5 MHz desde la frecuencia central de fábrica. Todas las cavidades se sintonizan a las frecuencias especificadas antes del envío. No se requieren ajustes adicionales. El mecanismo de bloqueo positivo permite una rápida re-sintonización en campo si es necesario cambiar la frecuencia.

Estas cavidades cuentan con un acoplamiento ajustable calibrado, de modo que la pérdida de inserción se puede ajustar fácilmente desde De 0,5 dB a 2 dB o más, con los correspondientes aumentos de selectividad. Esto permite optimizar la respuesta de la cavidad para cualquier entorno operativo. En sitios densamente poblados, los filtros de cavidad doble -2 y triple -3 proporcionan una selectividad mucho mayor con una pérdida de inserción mínima. Las cavidades múltiples también pueden proporcionar una banda de paso más amplia cuando sea necesario. Se proporcionan rieles de montaje para todos los filtros de cavidad múltiple.

Se logra una excelente estabilidad de frecuencia mediante el uso de un compensador especialmente mecanizado y una varilla de invar.

La frecuencia de paso es estable a la temperatura de -30 °C a +70 °C. La tecnología de bucle de tierra coloca el pin central de cada bucle de acoplamiento al potencial de tierra de CC.

Se utilizan materiales de alta resistencia en cada cavidad para garantizar un alto rendimiento y una larga vida útil. Las placas superiores de la cavidad están mecanizadas en aluminio de 1/4 de pulgada y soldadas por heliarc al cuerpo de la cavidad en el punto de alta corriente para una mejor Conductividad y resistencia. Esto permite que las cavidades de Telewave.io admitan hasta 350 vatios, dependiendo de la pérdida de inserción.

Insertos de espuma rígida sostienen el conjunto del afinador, lo que permite un montaje vertical u horizontal. Metales similares y aluminio alodeado ayudan a prevenir la corrosión galvánica. Los afinadores plateados y la culata de cobre-berilio proporcionan un contacto no corrosivo de baja pérdida y garantizan un rendimiento fiable a largo plazo.
