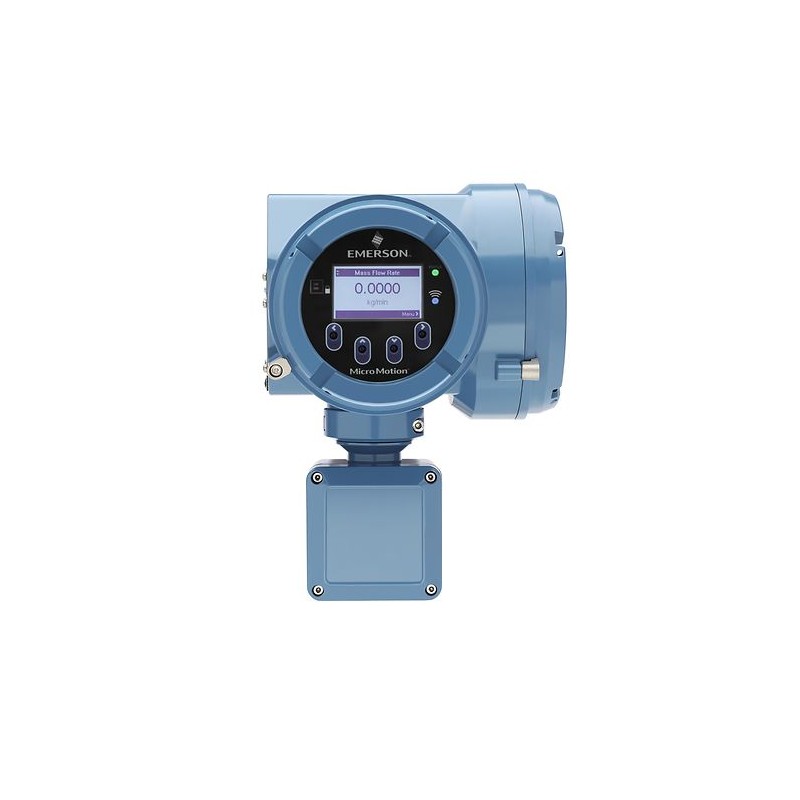

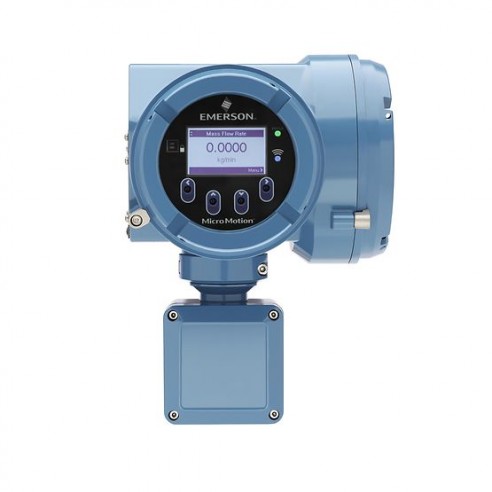

Emerson, Transmisor Micro Motion 5700 de Montaje de Campo

Pantalla local

Pantalla gráfica retroiluminada

Controles ópticos de cuatro botones

LED de estado del fluibajal

Soporta los idiomas inglés, alemán, francés, español, portugués, ruso, chino y japonés.

Energía

Entrada AC/DC autoconmutable, reconoce automáticamente la tensión de alimentación

85 a 2405 VAC, 50/60 Hz, 6 vatios típicos, 11 vatios máximo

18 a 100 VDC, 6 vatios típicos, 11 vatios máximo

Cumple con la Directiva de Baja Tensión 2006/95/CE según IEC 61010-1 Ed. 3.0 2010-06; Sobretensión Categoría II, Grado de Contaminación 2

Puerto de Servicio UniversalEl diseño del puerto de servicio universal permite la conexión y transferencia de datos utilizando equipos estándar y fácilmente disponibles.

Versión configurable de E/SHasta 5 canales licenciables con las siguientes configuraciones posibles:

De 1 a 3 salidas de 4-20 mA

De 1 a 3 salidas de pulso

1 a 3 salidas discretas

1 a 2 Entradas discretas

Entrada de 1 mA

1 Modbus/RS-485

Canal A: mA/HART

Canal B: mA/FO/DO

Canal C: mA/FO/DO/DI

Canal D: mA-input/FO/DO/DI

Canal E: Modbus RS-485

Protocolo de ComunicaciónInalámbricoHART

InalámbricoHART disponible con el adaptador Smart Wireless THUM 775.

Versión FOUNDATION Fieldbus

Canal de bus de campo FOUNDATION

Salida mA

Salida de pulsos

Versión PROFIBUS-PA

Canal PROFIBUS-PA

mA salida IS

Salida de pulsos IS

Opción de visualización Wi-Fi:La opción de pantalla Wi-Fi permite la comunicación inalámbrica punto a punto para configurar y caracterizar el contador, descargar archivos históricos y ejecutar la verificación con contador inteligente para fines de solución de problemas. Disponible solo para la versión de E/S de configuración 5700.

Versión intrínsecamente seguraHasta 4 canales IS licenciables con las siguientes configuraciones:

Canal A: mA/HART

Canal B: mA

Canal C: mA/FO

Canal D: FO

Canal E: No Utilizado

Dispositivo Certificado SIL Disponible – Utiliza un bucle de lectura interna para verificar la salida de miliamperios

Versión Ethernet

Puertos Ethernet dobles compatibles con EtherNet/IP, Modbus TCP y PROFINET todo en un solo dispositivo

Incluye un canal adicional configurable a salida mA, salida por pulsos, salida discreta o entrada discreta

Conexiones rápidas M12 preinstaladas disponibles como opción

Opciones de montaje

Opciones de alojamiento de aluminio y acero inoxidable para montaje en campo

Montado integramente en un sensor Coriolis Micro Motion ELITE (CMFS), serie F, H, serie R o serie T (solo aluminio)

Montado remotamente en cualquier sensor Coriolis de 4 o 9 hilos Micro Motion ELITE®, F-series, H-series, R-series o T-series (versiones de aluminio y acero inoxidable)

Tipos de aplicación

Profesional en Verificación de Contadores Inteligentes

Control por lotes discreto

Medición de petróleo y opción de corrección API

Medición de concentraciones

Medición avanzada de fase para remediación de flujo bifásico

Linealización por partes para aplicaciones de gases

Certificados/AprobacionesAprobaciones de riesgos

Clase I, Div. 1

Clase I, Div. 2

Zona 1

Zona 2

Certificación SIL/SIS

Las versiones 5700 de E/S de Configuración e Intrínsecamente Seguras están certificadas para aplicaciones de seguridad de uso único SIL2 y SIL3 de uso múltiple según IEC 61508. Por favor, consulte el Manual de Seguridad en la sección de manuales y guías de documentos.
