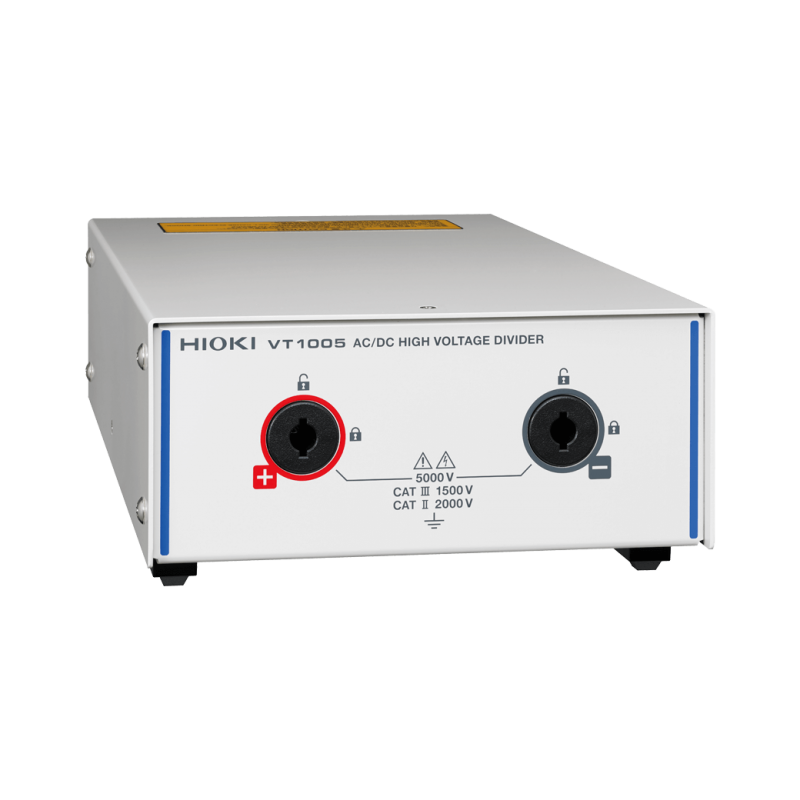

Hioki, DIVISOR DE ALTA TENSIÓN AC/DC VT1005

Los inversores utilizados en aplicaciones de sistemas ferroviarios y de energía convierten energía de alto voltaje. Para medir la eficiencia de tales conversiones, es necesario medir voltajes de 1000 V y superiores. El VT1005 divide voltajes de hasta 5000 V y los envía a un analizador de energía. Para medir la eficiencia de los inversores de alta eficiencia con un alto grado de precisión, debe poder medir con precisión la energía de CC a altas frecuencias. Gracias a su excelente uniformidad de frecuencia, el VT1005 hace posible una medición precisa en frecuencias que van desde la onda fundamental hasta los componentes de frecuencia de conmutación.

Cómo medir la eficiencia energética de los equipos de alta tensión de forma segura y precisa.

¿En qué se diferencia el VT1005 de una sonda diferencial típica?

Características principales

máx. Entrada 5000 V (*1)

2000 V CAT II

1500 V CAT III

Precisión de la medición:

±0,08 % (CC)

±0,04 % (50/60 Hz)

±0,17 % (50 kHz)

Planitud de frecuencia:

±0,1 % banda de amplitud 200 kHz típ.

±0,1° Banda de fase 500 kHz típ. (*2)

Banda de medida:

CC a 4 MHz (-3 dB)

Resistencia al ruido:

CMRR 80 dB Típico. (100kHz)

Método de entrada diferencial

*1:±7100 V pico, sin categoría de medición, sobrevoltaje transitorio anticipado de 0 V

*2:Después de la corrección de fase por el analizador de potencia

Nº de modelo (código de pedido)

VT1005
