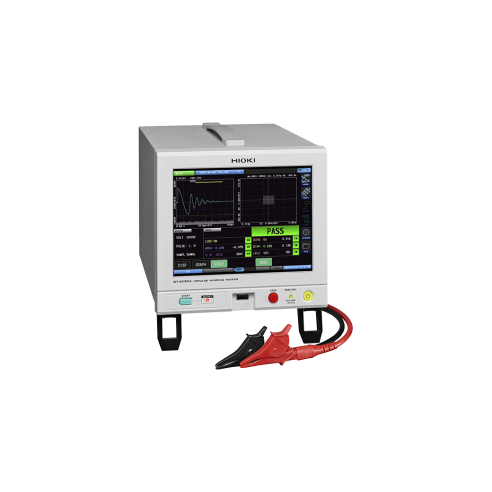

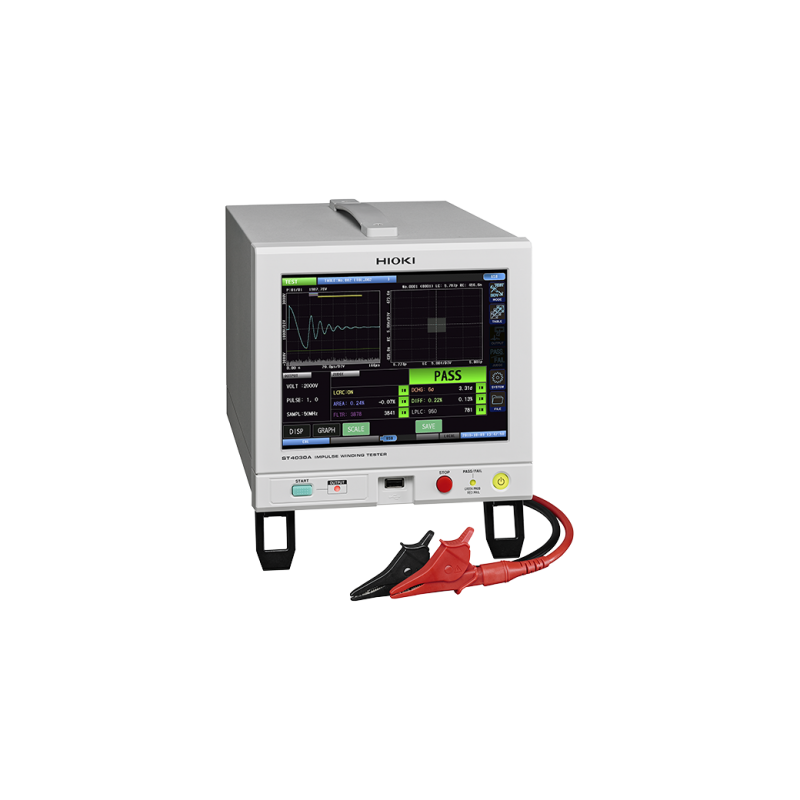

Hioki, PROBADOR DE DEVANADO DE IMPULSO ST4030A

El ST4030A es un probador de devanados de impulso, o probador de sobretensiones, que combina las funciones de un medidor de resistencia y la prueba de resistencia al aislamiento requerida por los fabricantes de devanados de motores eléctricos para mejorar la calidad. Satisfaga las necesidades de devanados de motor más confiables a la luz del uso creciente de vehículos eléctricos y tecnología de conducción autónoma.

Cómo usar el probador de bobinado de impulso Hioki ST4030A

El ST4030A detecta la existencia de capas cortas entre devanados de bobina, defectos que se encuentran en los inductores de motores. Al usar una forma de onda maestra tomada de una bobina de referencia después de aplicar un voltaje de impulso y compararla con la forma de onda medida en un intervalo específico de la bobina bajo prueba, la diferencia de área resultante puede ayudar a determinar si pasa o falla con facilidad y precisión. Además, la cuantificación de las formas de onda de respuesta, un nuevo método desarrollado por Hioki, le permite detectar incluso fallas de un solo giro mediante un gráfico de distribución de aprobación/falla. Mire este video para aprender a configurar fácilmente y comenzar a probar de inmediato.

Características principales

Identificar defectos previamente indetectables

Detecta formas de onda con alta precisión (muestreo de alta velocidad de 200 MHz × alta resolución de 12 bits)

Identifique giros de falla única mediante la cuantificación de formas de onda de respuesta en valores LC y RC

Diagnostique el aislamiento defectuoso (pseudocortocircuitos) entre los devanados del motor mediante pruebas de descargas parciales microscópicas ocultas en el ruido (opción)

Nº de modelo (código de pedido)

ST4030A

Nota: La actualización de detección de descarga ST9000 es una opción de fábrica para el probador de bobinado de impulso ST4030. Por favor, especifique en el momento del pedido.
