Megger, Serie IDAX de analizadores de diagnóstico de aislamiento

Mediciones de DFR (respuesta de frecuencia del dieléctrico) para el diagnóstico del aislamiento - IDAX300/300S, IDAX322, IDAX350

El IDAX es un analizador de diagnóstico de aislamiento basado en DFR (respuesta de frecuencia del dieléctrica), también conocido como FDS (espectroscopia de dominio de frecuencia). La tecnología DFR es un procedimiento de medida establecido en laboratorios que, en un esfuerzo innovador de Megger, se ha adaptado para su uso en campo en la gama de equipos IDAX.

DFR es la medición de capacitancia y pérdidas (tangente delta o factor de potencia) en varias frecuencias. La curva DFR medida depende de la geometría del aislamiento, la humedad, la conductividad del aceite y la temperatura. Mediante el ajuste avanzado de la curva al modelo del material de referencia, el IDAX calcula el contenido de humedad en el aislamiento sólido, la conductividad del aceite a una temperatura de referencia de 25 °C y el factor de potencia/tangente delta a una temperatura de referencia de 20 °C.

En estos cálculos, la ITC (corrección individual de temperatura), otra innovación importante de Megger, se utiliza para convertir los datos de medida de la temperatura del objeto de medida a las temperaturas de referencia. El software IDAX incorpora un barrido de frecuencia corregido por ITC diseñado explícitamente para evaluar transformadores y bornas de equipos.

Gracias a un novedoso enfoque de la combinación de datos de dominio de tiempo y frecuencia, el IDAX proporciona el tiempo de medición más corto del mercado para una medición de DFR completa de 1 kHz a 10 μHz. Se ajustan modelos de referencia independientes a cada conjunto de datos (tiempo o frecuencia) antes de la transformación y la combinación, lo que elimina el riesgo de artefactos introducidos por aproximaciones o transformaciones de conjuntos de datos incompletos.

El IDAX es extremadamente fácil de usar, con un flujo de medida automatizado y presentación de resultados que utiliza un sistema de "semáforo" fácil de entender.

El método IDAX DFR forma ahora parte de las guías y normas internacionales, como Cigre TB 254, Cigre TB 414, Cigre TB 445, Cigre TB 775, IEEE C57.152-2013, IEEE C57.161-2018.

El IDAX está disponible en varias versiones:

IDAX300 – Una entrada compacta y ligera de tres canales (rojo, azul y tierra), tres terminales (generador, medición y guarda), y un amperímetro para su uso con un ordenador externo que ejecuta el software de diagnóstico IDAX.

IDAX300/S – Como el IDAX 300, pero con dos amperímetros para dos mediciones simultáneas.

IDAX350 – Como el IDAX 300/S, pero alojado en una carcasa robusta y resistente al agua con un ordenador integrado que también se puede utilizar para controlar otros equipos Megger.

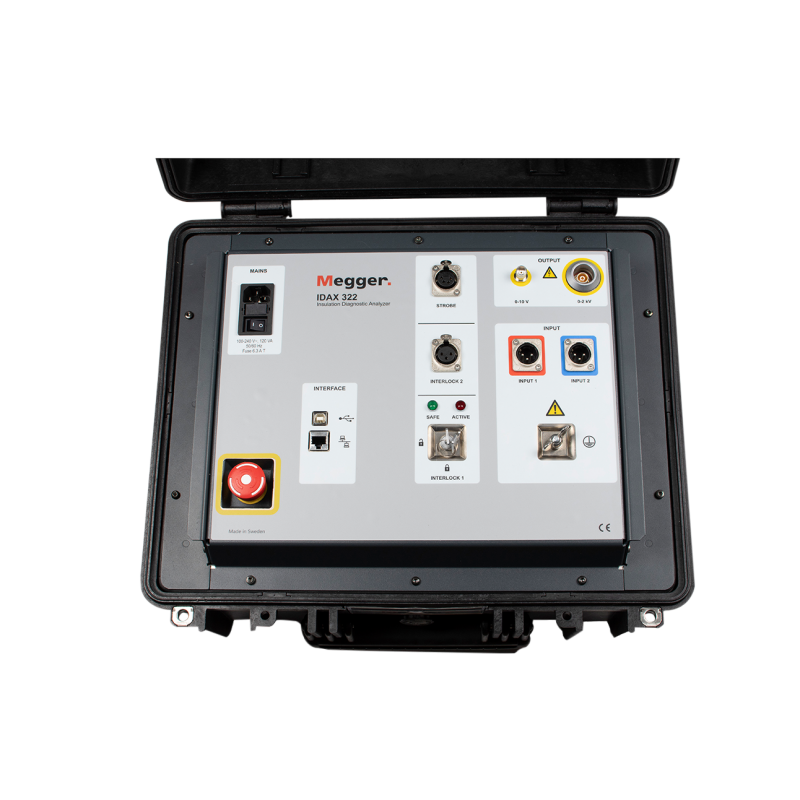

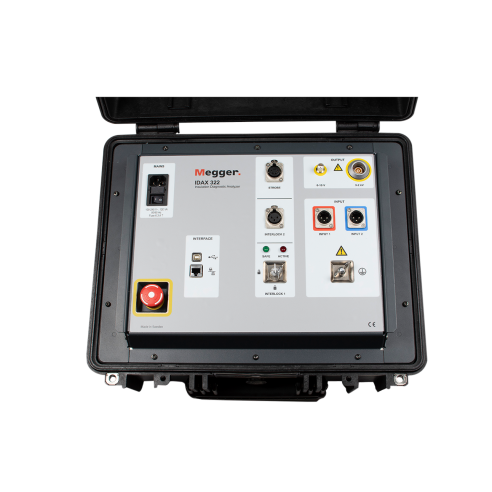

IDAX322 – Como el IDAX 300/S, pero con amplificador de 2 kV integrado para una mayor relación señal-ruido en objetos de medida de baja capacidad. Perfecto para mediciones en campo de bornas.

Para aplicaciones ampliadas, el IDAX se comunica perfectamente con los amplificadores de alta tensión VAX; VAX020 para 2 kV y VAX220/230 para 20/30 kV (previa solicitud).
