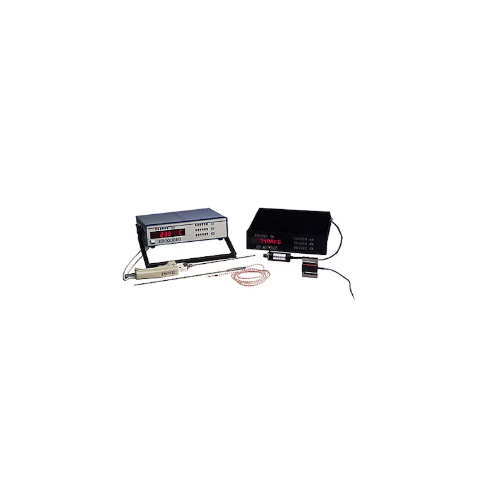

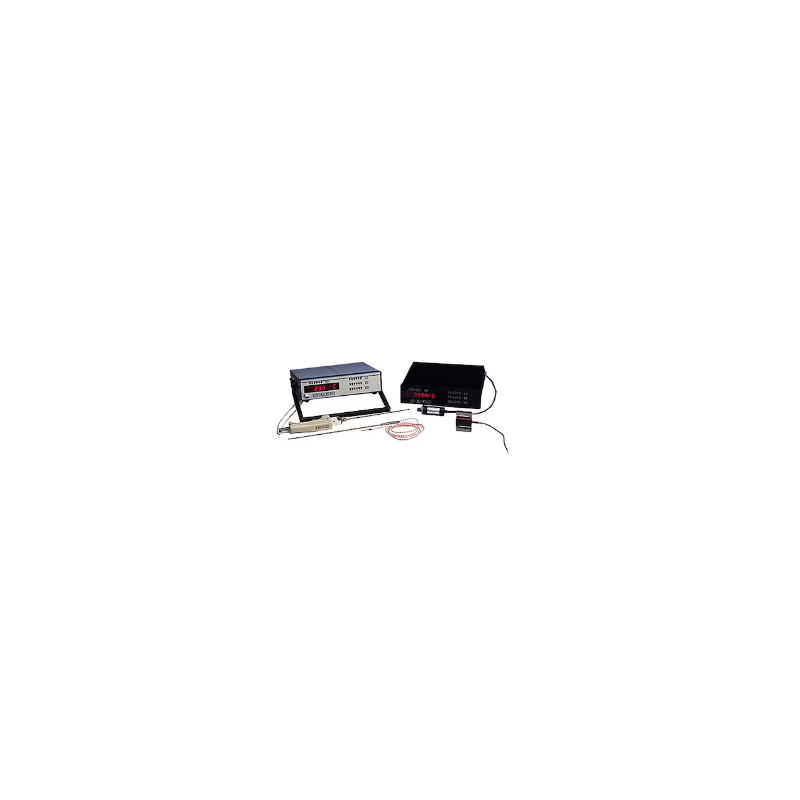

Dwyer Omega, Kit de sensor de termistor lineal

Los compuestos de termistores 44018 y 44019 contienen cada uno dos termistores empaquetados en un solo sensor (PDF Figuras 1A y 1B). El compuesto de termistor 44020 contiene tres termistores empaquetados en un solo sensor (PDF Figura 1C).

Los compuestos de resistencia para usar con compuestos de termistor 44018 y 44019 consisten en dos resistencias de película metálica del tamaño que se muestra en la Figura 2. Los compuestos de resistencia para usar con el compuesto de termistor 44020 consisten en tres resistencias de película metálica del mismo tipo.

Los componentes lineales se fabrican con diferentes valores para diferentes rangos de temperatura. Cuando están conectados en redes que se muestran en las Figuras 3 y 4, producen un voltaje o resistencia variable que es lineal con la temperatura.

Una de las manifestaciones básicas de la red es un divisor de voltaje como en la Figura 3A del PDF para componentes distintos del #44212, y como se muestra en la Figura 3B del PDF para el componente #44212. El área dentro de las líneas discontinuas representa el compuesto del termistor. La conexión de red para la resistencia lineal frente a la temperatura se muestra en la Figura 4A del PDF para componentes lineales excepto #44212, y en la Figura 4B del PDF para #44212.

Multiplexación

El compuesto de termistor 44018 se utiliza en cuatro de los componentes lineales. La parte que cambia en cada componente es el compuesto de resistencia, que determina el rango de temperatura. Por lo tanto, el compuesto de termistor 44018 se puede utilizar en todo el rango de temperatura de -30 a 100 °C simplemente cambiando los compuestos de resistencia. Su precisión e intercambiabilidad en todo el rango es de ± 0,15 °C. No es obligatorio que los compuestos de resistencia OMEGA se utilicen con el compuesto de termistor 44018. Se puede sustituir cualquier resistencia de 0.1% de los valores adecuados y con un coeficiente de temperatura de 30 PPM o menos. En otras situaciones, con frecuencia es deseable tener sensores de temperatura compuestos de termistor en más de una ubicación. Cuando esto es necesario, no es necesario tener un compuesto de resistencia separado para cada compuesto de termistor. Es posible multiplexar cualquier número de compuestos de termistor a través de un solo compuesto de resistencia para una mayor flexibilidad de diseño.

REVISE LA HOJA DE ESPECIFICACIONES en pdf para obtener las especificaciones completas del producto y detalles técnicos adicionales.
