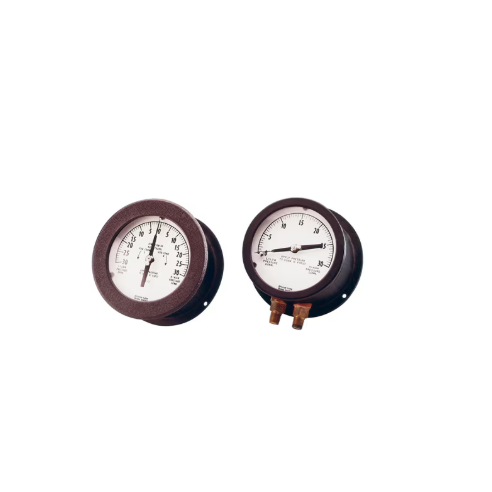

Manómetros diferenciales de servicio pesado

Los manómetros diferenciales de la serie PGD de OMEGA son manómetros industriales resistentes que indican la diferencia entre dos conexiones de entrada. Los rangos diferenciales proporcionan la máxima resolución para aplicaciones en las que una entrada siempre está a una presión más alta que la otra. En los casos en que una entrada puede ser mayor o menor que la otra, se debe utilizar un rango diferencial bidireccional. La serie PGD está construida con dos tubos de Bourdon independientes. Los tubos de Bourdon opuestos están conectados a un solo piñón que gira un puntero para lecturas de presión directas. Mediante el uso de dos tubos de Bourdon independientes, el manómetro puede manejar líquidos o gases en uno o ambos puertos. El gran dial de 4 1/2 ' facilita la presión de lectura. Cada medidor está equipado con un ajuste micrométrico para volver a poner a cero el medidor. Los medidores están disponibles con puertos ubicados en la posición inferior (seis en punto) o en la parte trasera para montaje en panel.

ESPECIFICACIONES

Precisión: 2-1-2%, ANSI Grado A

(2% primero 10%, 1% medio 80%, 2% superior 10%

Tamaño del dial: 4 1/2 '

Arco del dial: 210 °

Ventana: vidrio

de doble resistencia Conexión: 1/4 NPT macho

Tipo de sensor: Tubo

de Bourdon Partes húmedas:

Tubo: bronce

Accesorios: latón

Caja: aluminio

recubierto de epoxi negro Temperatura de funcionamiento: 65 °C (150 °F)

Peso: 1,4 kg (3 lb)
