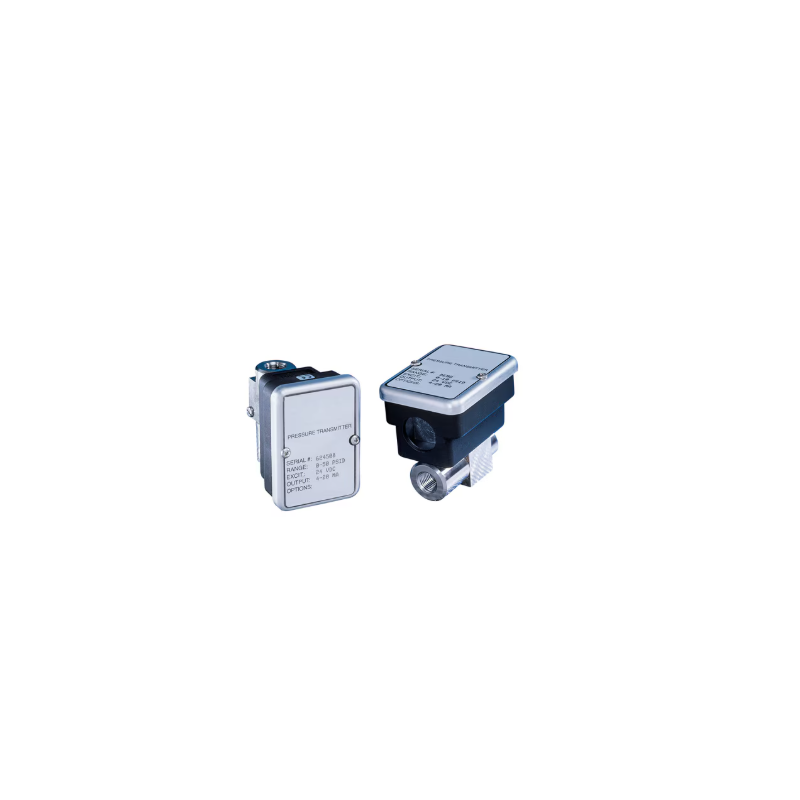

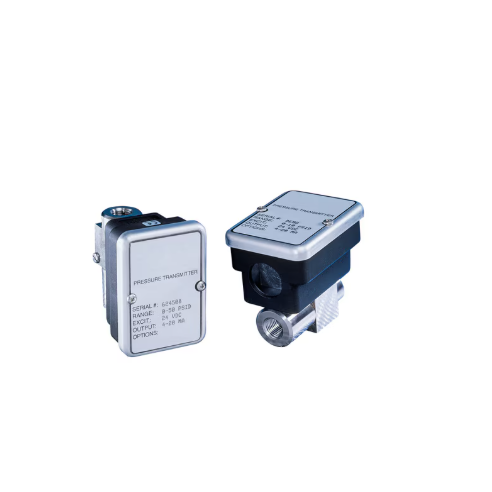

Dwyer Omega Transmisores de presión diferencial húmedo/húmedo de alta precisión

Los transductores de alta potencia y baja presión diferencial de la serie PX2300 de OMEGA son compatibles con la mayoría de los medios, desde aire seco hasta líquidos corrosivos. Todas las partes húmedas son de acero inoxidable o sellos de elastómero. La electrónica está alojada en una carcasa NEMA 4 (IP65). Una alta presión de trabajo y altos índices de sobrepresión garantizan la fiabilidad en entornos industriales hostiles. Estos transductores son ideales para medir la caída de presión en filtros y otros dispositivos de proceso.

ESPECIFICACIONES

Excitación: 24 Vdc nominal

Máx.: 30 + 0.004 x (resistencia de bucle Ω) Vdc

Min: 11 + 0.02 x (resistencia de bucle Ω) Vdc

Resistencia de bucle: 0 a 1000 Ω

Salida: 4 a 20 mA (2 hilos)

Precisión: ± 0.25% RSS FS a temperatura constante (incluye linealidad, repetibilidad e histéresis)

Linealidad: ± Histéresis de

0.20% FS: 0.10% FS

Repetibilidad: ± 0.05% FS Rango de

temperatura de funcionamiento: -18 a 80 °C (0 a 176 °F)

Rango de temperatura compensado: -1 a 65 °C (30 a 149 °F)

Efecto térmico cero: <± 0.02% FS/°F

Efecto de intervalo térmico: <± 0.02% FS/°F

Sensor: Presión de línea máxima capacitiva

: 250 psig

Sobrepresión máxima:

Lado alto: 1 a 5 psi = 20 x FS, 10 a 25 psi = 10 x FS, 50 psi = 5 x FS, 100 psi = 2.5 x FS

Lado bajo: 2.5 x FS (recuperable por desplazamiento)

El cero cambiará ligeramente cuando se aplique una presión diferencial alta. El cambio puede ser de hasta ± 10% FS con sobrepresión aplicada al puerto bajo. (Otros parámetros no cambiarán). El cambio puede recuperarse mediante una sobrepresión positiva o, si la sobrepresión es siempre en una dirección, el usuario puede aplicar esta presión para preajustar el sensor. Las sobrecargas posteriores de menos presión no causarán ningún cambio adicional.

Partes húmedas: Aire y fluidos compatibles con acero inoxidable 17-4 y 300, FKM y juntas tóricas

de silicona Volumen de la cavidad: 0.27/0.08' pos./neg. puerto

Caja: NEMA 4 (IP65)

Puerto de presión: 1/4 NPT interno

Conexión eléctrica: Tira de barrera interna con apertura

de conducto de 22.2 mm (0.875') Tiempo de respuesta: 50 ms (agua)

Peso: 410 g (14,4 onzas)
