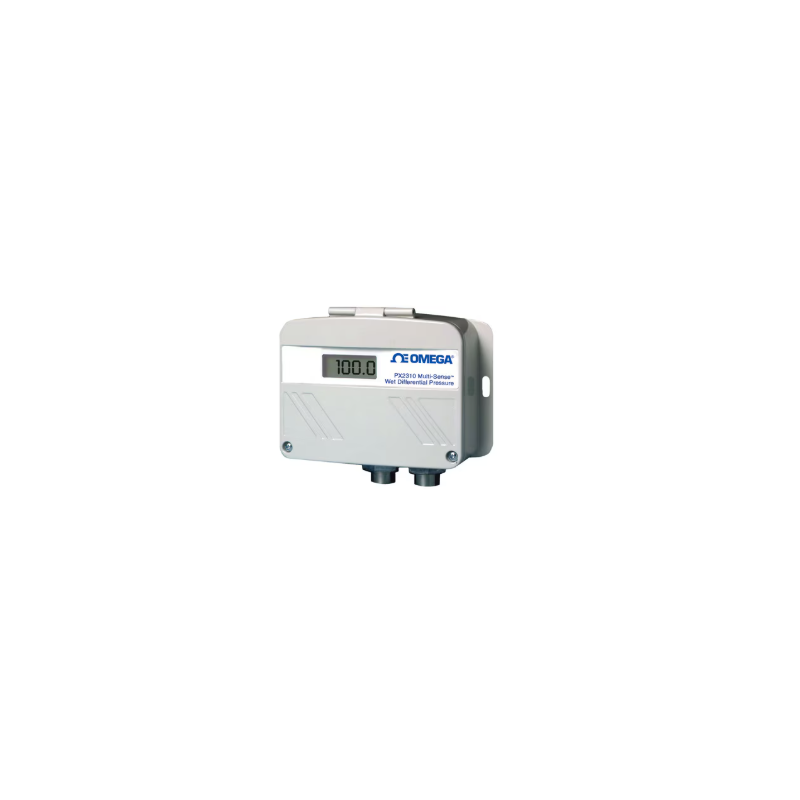

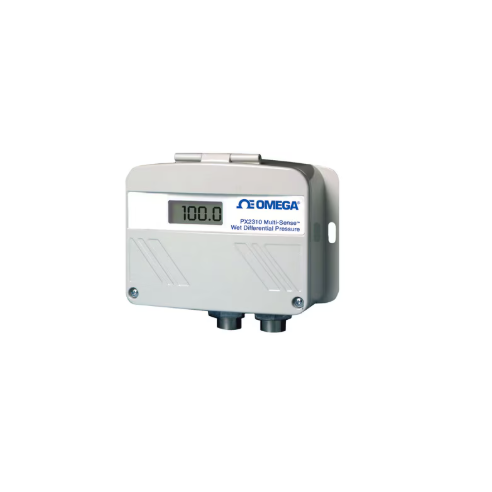

Dwyer Omega, Transmisores de alta presión diferenciales oscilables, húmedos / húmedos

Exactitud

± 1 %

Clase de precisión

> 0,25%

Detalle de precisión

Precisión RSS Rangos A, B & C: ± 1.0% Escala completa; Rango D: ± 2.0% RSS a escala completa

Características adicionales 1

Rangable

Aplicaciones

Aire y HVAC, Generación y distribución de energía, Medición y control de fluidos, Industrial y fabricación, Monitoreo y control de nivel

Nota de presión de rotura

40 x FS

Volumen de la cavidad

0,2 cc

Temperatura compensada, máx.

54 °C

Temperatura compensada, mín.

0 °C

Diámetro

51 milímetros

Conexión eléctrica

Conducto hembra NPT de 1/2 pulgada con bloque de terminales de tornillo

Salida eléctrica

De 4 a 20 mA

Nota de salida eléctrica

Sistema de 3 hilos de 0 a 5 Vdc, 0 a 10 Vdc, 1 a 5 Vdc

Material de la carcasa

Aluminio fundido a presión con recubrimiento en polvo

Clasificaciones de gabinetes

NEMA Tipo 4

Largura

102 milímetros

Temperatura de funcionamiento, máx.

85 °C

Temperatura de funcionamiento, mín.

-20 °C

Señal de salida

Seleccionable

Tipo de presión de medición

Diferencial

Tamaño de conexión de proceso

1/8 de pulgada

Tipo de conexión de proceso

NPT Femenino

Nota de presión de prueba

2.2X FS

Tiempo de respuesta

1 a 5 segundos

Nota de tiempo de respuesta

1 a 5 segundos, seleccionable

Shock

200 gramos

Temperatura de almacenamiento, máx.

85 °C

Temperatura de almacenamiento, mín.

-20 °C

Nota de alimentación de la fuente

12 a 30 V CC @ 5 mA (típico)/18 a 28 V CA 40 mA (típico) (protegido contra polaridad inversa)

Voltaje de suministro

De 12 a 30 V CC

Efecto térmico en Cero error, máx.

2.0% FS, 2.0% FS

Vibración

10 g de 50 a 2000 Hz

Peso

0,7 kg

Ancho

152 milímetros

Precisión RSS Rangos A, B & C: ± 1.0%

Escala completa; Rango D: ± 2.0% RSS a escala

completa Temperatura de almacenamiento: -20 a 85 °C (-4 a 185 °F)

Temperatura de funcionamiento: -20 a 85 °C (-4 a 185 °F) (solo límites de electrónica)

Rango compensado: 0 a 54 °C (32 a 130 °F)

Cambio cero (rango compensado): 2.0% Desplazamiento de tramo de escala

completa (rango compensado): 2.0% escala completa

Tiempo de respuesta: De 1 a 5 segundos, seleccionable

Presión de prueba: 2,2 x escala completa

Presión de explosión: 40 x escala

completa Vibración: 10 g de 50 a 2000 Hz

Choque: 200 g

Excitación: 12 a 30 Vdc @ 5 mA (típico)/18 a 28 Vac 40 mA (típico) (protegido contra polaridad inversa)

Salida seleccionable por el usuario:

Voltaje: 0 a 5 Vdc, 0 a 10 Vdc, 1 a 5 Vdc Sistema

de 3 hilos Corriente: 4 a 20 mA Sistema de 2 hilos (0 a 1000 Ω carga)

Voltaje de suministro mínimo: Vdc = 12 + 0.2 x resistencia

de bucle Voltaje de suministro máximo: Vdc = 30 + 0.004 x resistencia

de bucle Conexión eléctrica: conducto

de 1/2 in Conexión de presión: 1/8 -18 NPT volumen interno

de la cavidad del sensor: 0,2 cc

Caja: Aluminio fundido a presión, con recubrimiento

en polvo Protección del medio ambiente: NEMA 4

Partes húmedas: Acero inoxidable 17-4 PH (no recomendado para hidrógeno)

Dimensiones: 102 L x 152 W x 51 mm de diámetro (4,0 x 6 x 2')
