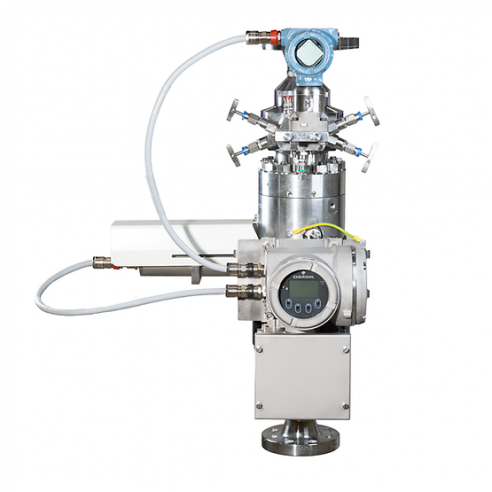

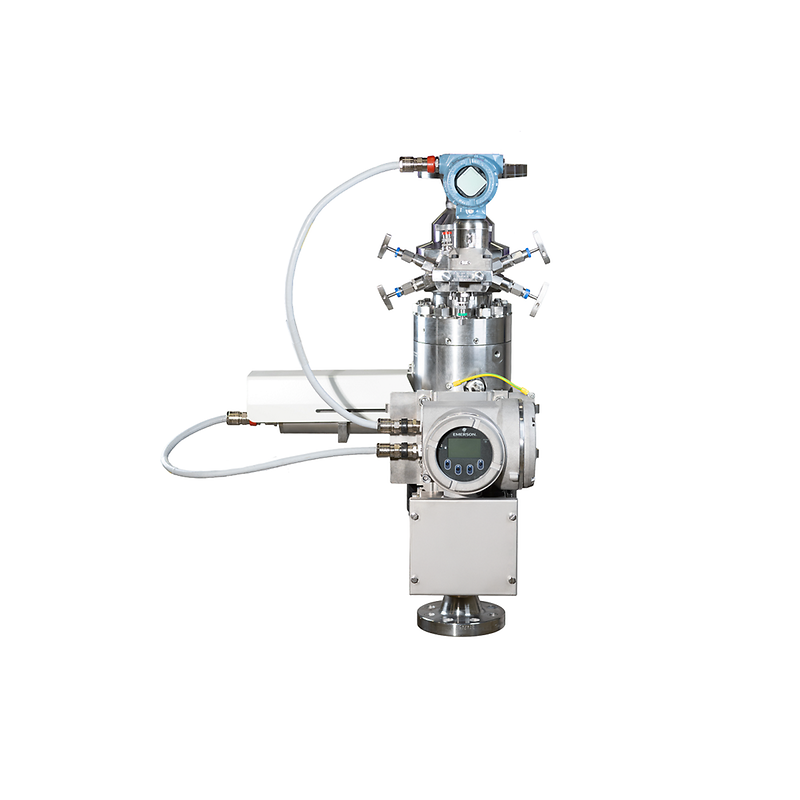

Rosemount, Caudalímetros multifásicos Roxar 2600

Especificaciones

AplicacionesMPFM Roxar 2600 M:

medición de impedancia

Aplicaciones para pozos individuales

Tendencias y monitorización directas de petróleo, agua y gas en boca de pozo

Fracciones y proporciones

0-85 % GVF (fracción de volumen de gas)

0-100 % WLR (relación agua en líquido)

Velocidad de caudal de 5-25 m/s

MV del MPFM Roxar 2600:

Medición de impedancia y venturi

Aplicaciones en pozos individuales o múltiples

Caudales de aceite, agua y gas para una amplia gama de aplicaciones

0-100 % GVF (fracción de volumen de gas)

0-100 WLR (relación agua en líquido)

Velocidad de caudal de 2-40 m/s

MVG del MPFM Roxar 2600:

Medición de impedancia, venturi y densidad gamma

Aplicaciones en pozos individuales o múltiples

Caudales de aceite, agua y gas para toda la gama de aplicaciones

0-100 % GVF (fracción de volumen de gas)

0-100 % WLR (relación agua en líquido)

Velocidad de caudal de 1-40 m/s

InstalaciónCaudal ascendente vertical

Tamaños de medidoresDI de 1 1/2 in (35 mm) a DI de 8 in (173 mm)

Presión de diseñoHasta 5000 psi (345 bar)

Temperatura de diseñoDe –4 °F (–20 °C) a 266 °F (130 °C)

Los valores más bajos de las temperaturas mínimas pueden variar y se evalúan caso por caso.

Material en contacto con el procesoDúplex UNS S31803

Acero inoxidable UNS S31600

Súper dúplex UNS S32760

Inconel 625 UNS N06625

PEEK natural

Conexión de bridaBridas ANSI o hubs con conectores de abrazadera

Medición gamma (cuando corresponda)Sistema gamma compacto

Fuente: Cs-137

2, 5 u 8,3 mCi

Vida media de 30,1 años

Fuente de alimentaciónDe 18 a 30 V CC

100-240 V CA

Consumo eléctrico: <20 W

Protocolo de comunicaciónModbus RTU

Modbus TCP

HTTP

Interfaz de comunicaciónRS-485

Ethernet

MontajeCarcasa Ex d de aluminio pintado para áreas clasificadas

Carcasa de acero inoxidable 316L Ex d para áreas clasificadas

Certificaciones y aprobacionesCertificación de área clasificada: ATEX, IECEx, cCSAus

Código de diseño: ASME B16.5, ASME B31.3

Cumplimiento de las especificaciones de material: ASME B31.3

Partes en contacto con el proceso de servicio ácido: NACE MR 0175, ISO 15156

Características

Medición trifásica en tiempo real sin necesidad de separación

Diseño modular y características de software avanzadas seleccionables que se ajustan a las necesidades de su aplicación

Opciones de configuración flexibles y adaptables a lo largo de la vida útil de su campo

Transmisor multifásico Roxar 5726 montado directamente en el caudalímetro y ofrece capacidades todo en uno, robustos y orientados al futuro

Herramienta de interfaz para el usuario intuitiva y fácil de usar para calibración, configuración y funcionamiento

El software integrado de medición adaptativa rápida Roxar permite una automatización y una medición confiables en el caudal multifásico dinámico.

Versión robusta de medidor de rango completo sin gamma disponible para operadores que prefieren evitar el uso de una fuente radioactiva

Totalmente compatible con el caudalímetro multifásico de monitorización de desempeño Roxar 2600, lo que brinda a los operadores acceso continuo a la experiencia y la asistencia de Emerson.

Se ofrece el sistema de salinidad multifásico (RMSS) Roxar como un módulo adicional que proporciona información en vivo del contenido de salinidad cuando se opera en flujo con predominio de agua.
