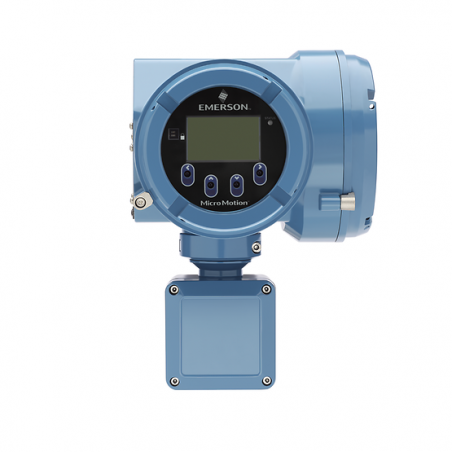

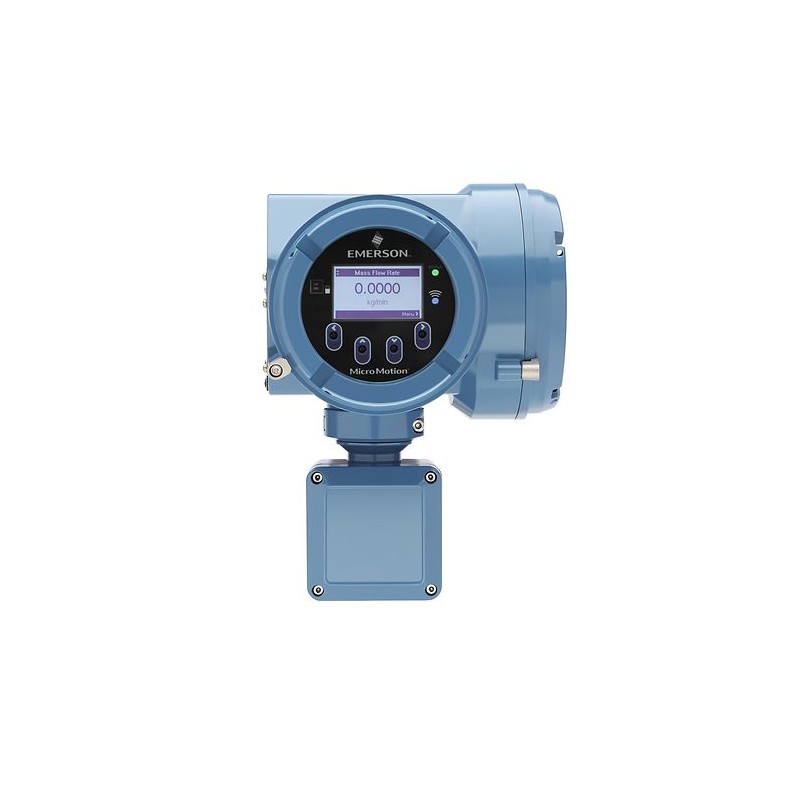

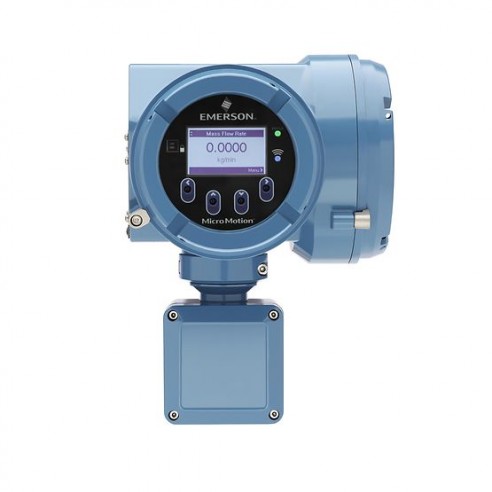

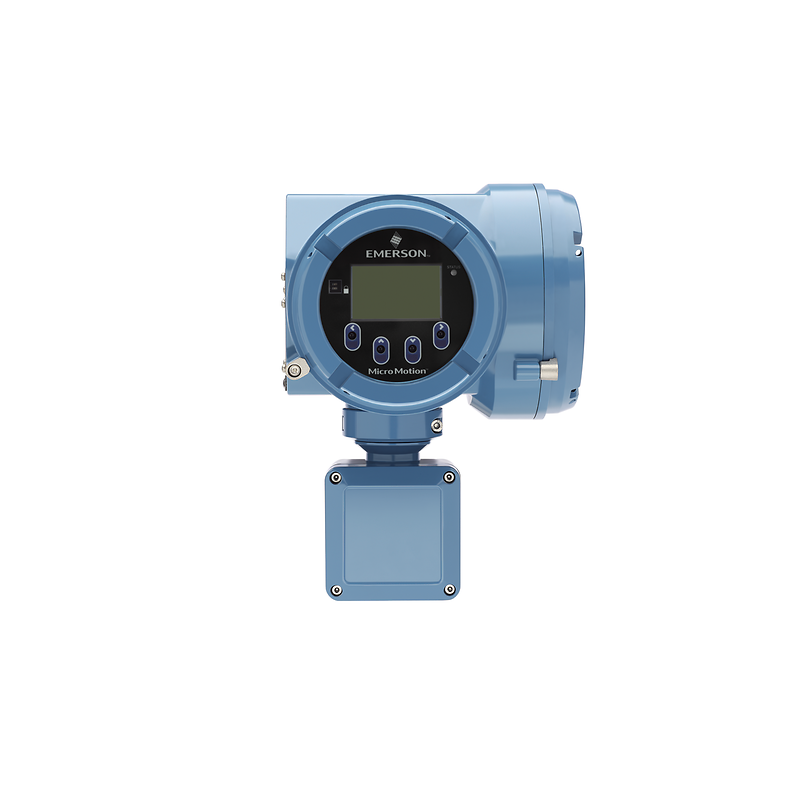

Rosemount, Transmisor de montaje en campo 5700 de Micro Motion

Especificaciones

Pantalla local

Pantalla gráfica con luz de fondo

Controles ópticos mediante cuatro botones

LED indicador del estatus del caudalímetro

Compatible con los idiomas inglés, alemán, francés, español, portugués, ruso, chino y japonés.

Energía

Entrada CA/CC auto intercambiable, reconoce automáticamente el voltaje de alimentación

85 a 2405 VCA, 50/60 Hz, 6 vatios típico, 11 vatios máximo

18 a 100 VCC, 6 vatios típico, 11 vatios máximo

Cumple con la dirección de bajo voltaje 2006/95/EC según IEC 61010-1 Ed. 3.0 2010-06; categoría II de sobretensión, grado de contaminación 2

Puerto de servicio universalEl diseño del puerto de servicio universal permite la conexión y la transferencia de datos con equipo estándar, disponible fácilmente.

Versión de E/S configurableHasta 5 canales con licencia, con las siguientes configuraciones posibles:

salidas de 1 a 3 4-20mA

1 a 3 salidas de pulsos

1 a 3 salidas discretas

1 a 2 entradas discretas

1 entrada mA

1 Modbus/RS-485

Canal A: mA/HART

Canal B: mA/FO/DO

Canal C: mA/FO/DO/DI

Canal D: entrada de mA/FO/DO/DI

Canal E: Modbus RS-485

Protocolo de comunicaciónWirelessHART

WirelessHART disponible con el adaptador THUM Smart Wireless 775.

Versión FOUNDATION Fieldbus

Canal FOUNDATION Fieldbus

Salida de mA

Salida de pulsos

Versión PROFIBUS-PA

Canal PROFIBUS-PA

Salida IS en mA

Salida IS de pulso

Opción de pantalla WI-FI:La opción de pantalla Wi-Fi permite la comunicación inalámbrica punto a punto para configurar y caracterizar el medidor, descargar archivos históricos y ejecutar el Smart Meter Verification para la resolución de problemas. Únicamente disponible para la versión de la configuración de E/S del 5700.

Versión intrínsecamente seguraHasta 4 canales IS con licencia con las siguientes configuraciones:

Canal A: mA/HART

Canal B: mA

Canal C: mA/FO

Canal D: FO

Canal E: No se utiliza

Dispositivo certificado SIL disponible: utiliza un espiral interno de relectura para verificar la salida de miliamperios

Versión Ethernet

Puertos Ethernet dobles compatibles con EtherNet/IP, Modbus TCP y PROFINET todo en un dispositivo

Se incluye un canal adicional configurable en la salida de mA, salida de pulsos, salida o entrada discreta

Conexiones rápidas M12 preinstaladas disponibles como opción

Opciones de montaje

Opciones de carcasa de acero inoxidable y aluminio para montaje en campo

Montaje integral en un sensor ELITE (CMFS) Coriolis de Micro Motion, serie F, serie H, serie R o serie T (aluminio únicamente)

Montaje remoto en un sensor ELITE® Coriolis de Micro Motion de 4 o 9 hilos, serie F, serie H, serie R o serie T (versiones de aluminio y acero inoxidable)

Tipos de aplicación

Smart Meter Verification Professional

Control discreto de lotes

Opción de corrección de API y medición de petróleo

Medición de concentración

Medición de fase avanzada para la solución de caudal bifásico

Linealización por partes para aplicaciones de gas

Certificados/aprobacionesAprobaciones para áreas clasificadas

Clase I, Div. 1

Clase I, Div. 2

Zona 1

Zona 2

Certificación SIL/SIS

Las versiones de configuración de E/S e intrínsecamente seguras del 5700 están certificadas para aplicaciones de seguridad SIL2 de uso único y SIL3 de uso múltiple por IEC61508. Consulte el manual de seguridad en los manuales del documento y la sección de guías.

Características

Lleve a cabo instalaciones rápidas y flexibles con arquitectura y conexiones nativas Ethernet

Logre la mejor respuesta incluso en las aplicaciones más exigentes como la comprobación de medidores, el llenado y dosificación, y el procesamiento en lotes

Capture información de corto y largo plazo acerca de los eventos del proceso, la calidad del caudal y la estabilidad de las mediciones con un historiador de datos

Monitorice más mediciones del proceso con la disponibilidad máxima de hasta cinco canales de E/S totalmente configurables

Verifique la condición del medidor en menos de 90 segundos con el Smart Meter Verification

Confirme fácilmente la calibración cuando es el momento de volver a ajustar el cero del medidor gracias a la verificación del cero

Mejore el control del proceso con indicaciones en tiempo real de eventos de caudal multifásico

Minimice el tiempo y la experiencia necesarios para instalar y operar el caudalímetro
