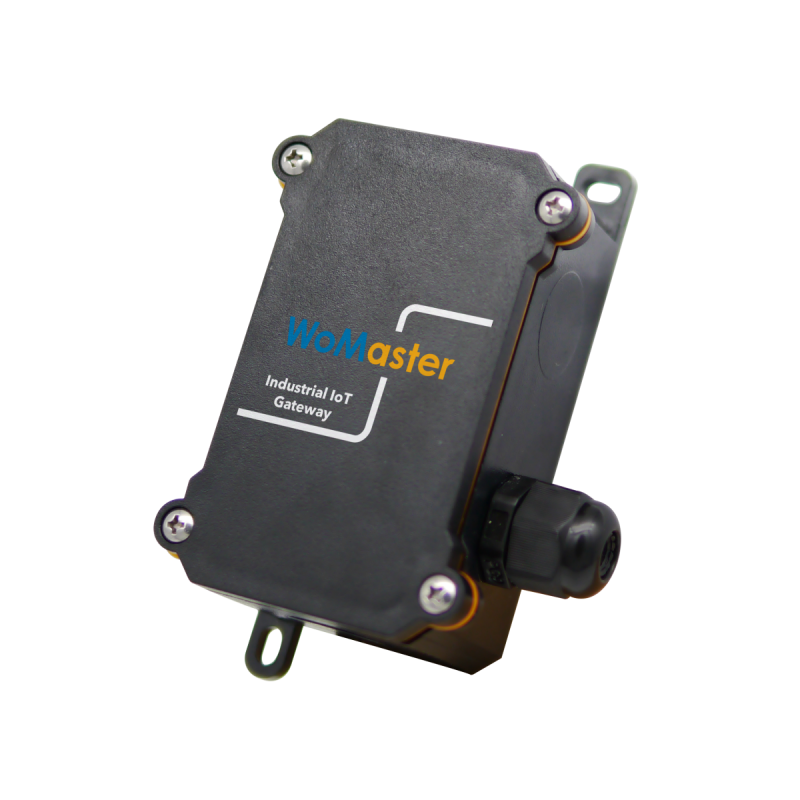

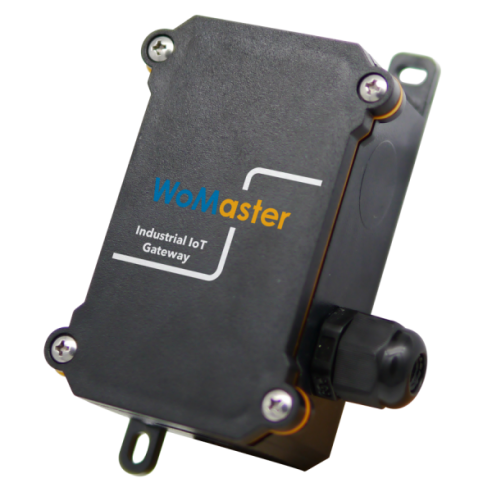

Womaster, SCB111-485-NB-DC, Puerta de enlace de sensor

 Compacto y con clasificación IP68, funciona en condiciones exteriores adversas (-40 a 70 °C). Tanto las antenas internas como las externas son compatibles para una implementación flexible, y las actualizaciones remotas de firmware (ThingsMaster OTA/FOTA) simplifican las operaciones a gran escala.

Comunicación NB-IoT

•LTE NB1/2, Cat-M1

•LTE- FDD: B1/3/4/5/8/12/13/14/18/19/20/25/26/27 /28/66/71 (Banda Global) /85

•GSM850, EGSM900, DCS1800, PCS1900

• Resorte incorporado tipo ANT. / SMA para ANT externo.

•Indicación de señal LTE: RSSI, SINR, RSRP, RSRQ

Conexión Modbus RS485, Relé DO

• Un RS485-A, RS485-B de 2 hilos

• Código de función Modbus: 01,02,03,04,05,06

•Tipo de datos de registro: sin signo Int/Int, Sin signo Corto/Corto, Flotante, ASCII para el código de función 03,04

• Velocidad de transmisión en serie RTU: 1200 ~ 9600 bps

•Un control de relé seco para el encendido del dispositivo externo

• Tipo de resorte, conector de cable sin tornillos

• Sondeo Modbus con acceso DMA, evita el tiempo de espera de sondeo del dispositivo RTU

Modos de operación robustos y múltiples para aplicaciones industriales

•Estándar, ahorro de energía en reposo, alerta de informes rápidos con ajuste de umbral

• Carcasa resistente a la intemperie IP68 para exteriores

• -40 ~ 70 °C / 90% H Temperatura de funcionamiento ambiental

• Cumplimiento IEC 61000-6-2 / -6-4 EMC industrial pesado

Herramientas de configuración de Windows©

•Configuración a través de la interfaz USB

•Tipo de menú, Herramienta de utilidad sin instalación

• Conjunto / prueba multifunción: estación base, servidor en la nube, RTU

•Dispositivo Modbus, configuración de registro: 20 dispositivos, 140 registros (máximo), 70 registros (formato de datos flotantes), intercambio de bytes

• USB, simulación de puerto Serial Com

•100 registros de eventos: encendido del sistema (Sys_on), falla de la estación base (BS_F), falla del servidor (S_F)

•Texto Configurar archivo Descargar / Cargar

•Comprobación de la vida del dispositivo del extremo lejano: ping ICMP en modo GSM

Cableado sin tornillos, potencia de amplio rango

Conector de terminal integrado tipo resorte sin tornillos

Entrada de alimentación de 9 ~ 30 V

Red y protocolos

•Red IPv4 / IPv6

•MQTT Cloud Protocol: datos RAW de registro Modbus RTU publicados en formato JSON, control de relé de suscripción, código de función de escritura Modbus 05,06

•MQTT, HTTP con Bas-Station TLS 1.2

•Publicación MQTT con UNIX / Hora local

•Actualización de firmware inalámbrica (FOTA): Http/Https

•Actualización de configuración inalámbrica (COTA): https/https

•Cliente TCP con datos en serie transparentes
