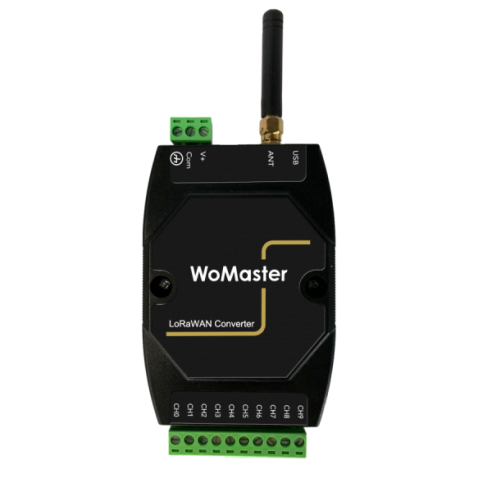

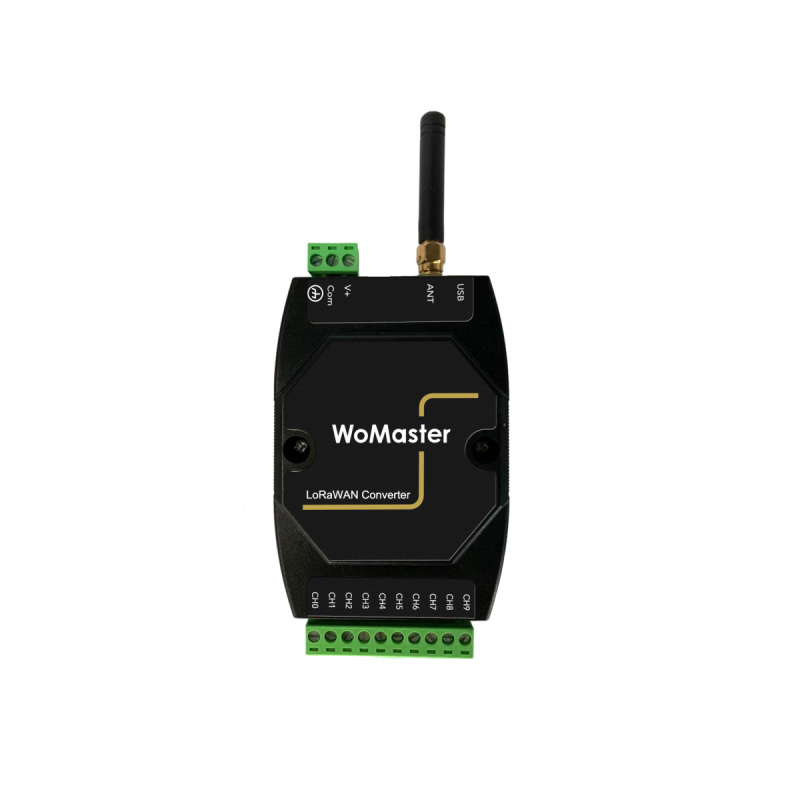

Womaster, LR144, Convertidor LoRaWAN Modbus Analógico

La serie LR144 ofrece grandes flexibilidades en aplicaciones inalámbricas de IoT, como la adquisición de sensores analógicos tradicionales y el control remoto de dispositivos Modbus / RTU, integrado con la puerta de enlace LoRa WAN que puede lograr la computación / control de borde y mejorar su proceso de IoT industrial, WR322GR serie LoRaWAN.

Control de nodo final de LoRa WAN

• El modo de funcionamiento LoRa WAN Clase C, los dispositivos finales bidireccionales con intervalos de tiempo de recepción máximos ofrecen el Modos de conexión de red ABP, OTAA

•La latencia más baja para la comunicación de servidor a dispositivo final

•Admite factor de propagación 5,6,7,8,9,10,11,12

Comunicación por radio confiable

• Compatibilidad con el modo confirmado LoRa WAN TX

• Tiempo de intervalo de carga de datos LoRa ajustable

Control de LoRa WAN a Modbus / RTU

• Carga / descarga de datos Modbus RTU con puerta de enlace

•Control remoto con reconocimiento de nodo final

•Máximo 20 entradas RTU, programación de sondeos

•Entrada RTU no limitada para control de enlace descendente

Código de función RS485 Modbus

•Código 01: Lectura de bobina de control de salida

•Código 02: Lectura discreta del bit de entrada, lectura del bit de entrada

•Código 03: Leer registro de retención – Leer palabra de salida

•Código 04: Leer registros de entrada – Leer palabra de entrada

•Código 05: Escribir bobinas simples: escribir una salida de un bit

•Código 06: Escribir bobinas simples: escriba una salida de palabra

•Código 15: Escribir varias bobinas: escriba varios bits de salida

•Código 16: Escribir varios registros: escriba varias palabras de salida

Varios formatos de datos RTU

•Entero, Entero sin signo, Flotante, Corto, Corto sin signo, ASC II

Control remoto LoRa WAN, monitoreo

• 2 canales de entrada de 0 ~ 10 V, alta impedancia, precisión 2 ‰

• Salida de 1 canal 0 ~ 10V, salida de drenaje abierto, precisión 2 ‰

• 2 canales de detección de corriente de 4-20 mA, 0.3% de alta precisión

• 1 canal de salida de corriente de 4-20 mA, 3 ‰ alta precisión

• Salida PWM de 1 canal de 5 V

• Salida PWM de drenaje abierto de 10 V de 1 canal

Utilidad de configuración de Windows©

• Modelo de detección automática fácil de usar

•Comprobación de la señal de radio

•Lectura y escritura de parámetros de E/S analógicas

•Configuración de extracción del registro del dispositivo RTU

• Interfaz micro-USB

Aplicación industrial

• Entrada de amplio rango de potencia de 10 ~ 30 V CC

•Bajo consumo de energía

• Amplia cobertura de hasta 6 km (máx.)

• -40 ~ 75 °C / 90% H Temperatura de funcionamiento / humedad

• Cumplimiento IEC 61000-6-2 / -6-4 EMC industrial pesado
