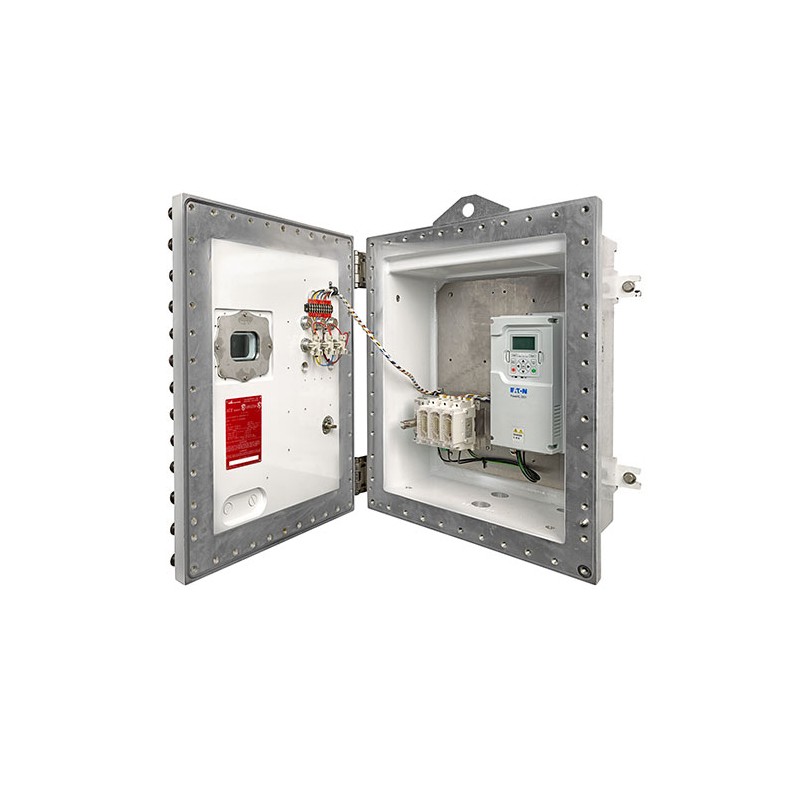

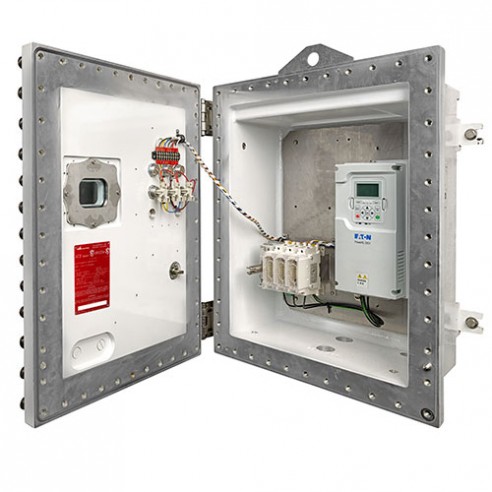

Eaton, Variadores de frecuencia a prueba de explosiones ACE DG1

Certificaciones y cumplimientos

Certificado UL

 Clase I, Divisiones 1 y 2, Grupos B, C, D

Certificado cUL

 Clase I, Divisiones 1 y 2, Grupos B*, C, D

Estándar UL

UL1203

Clasificaciones ambientales

NEMA 3, 4X†, 7BCD

A prueba de lluvia

Ubicaciones húmedas

Rango de temperatura de operación

1 HP a 75 HP: -30 °C a +50 °C (-22 °F a 122 °F)

100 HP: -30 °C a +40 °C (-22 °F a 104 °F)

*De 5 HP y menos potencia certificados para el Grupo B.

†Consulte con la fábrica.

Características de diseño

Los VFD a prueba de explosiones de ACE se instalan “en la máquina” dentro de las áreas peligrosas, lo que elimina instalaciones costosas y complicadas

No hay necesidad de tender largas líneas de conductos y cables de motor, excavar caminos y aceras, sortear obstáculos y peligros ni construir salas de control fuera del sitio en áreas no peligrosas para albergar grupos de VFD

Se elimina el síndrome de onda reflejada gracias a los tramos cortos del cable del motor

Unidades de hasta 100 HP disponibles

Clasificación de temperatura mejorada: -30 °C a +50 °C (hasta 75 HP); -30 °C a +40 °C (100 HP)

Las características estándar incluyen:

EtherNet/IP

Modbus TCP

RS-485: Modbus RTU

BACnet MS/TP

Materiales estándar

Carcasa y cubierta: aluminio sin cobre, recubrimiento de pintura electro-estática de epoxi

Manija de operación: aluminio sin cobre, pintada con epoxi

Ventana: vidrio templado de cal sodada

Soplador: aluminio, natural

Filtros: de acero inoxidable, naturales

Prefiltros: acero inoxidable, natural

Desconexión: acero inoxidable, natural

Cubierta: aluminio sin cobre, pintado con epoxi

Pernos de cubierta, bisagras, arandela y resortes retráctiles: acero inoxidable, natural

Soportes internos: acero inoxidable, natural

Colector y admisión: caucho EPDM, natural
