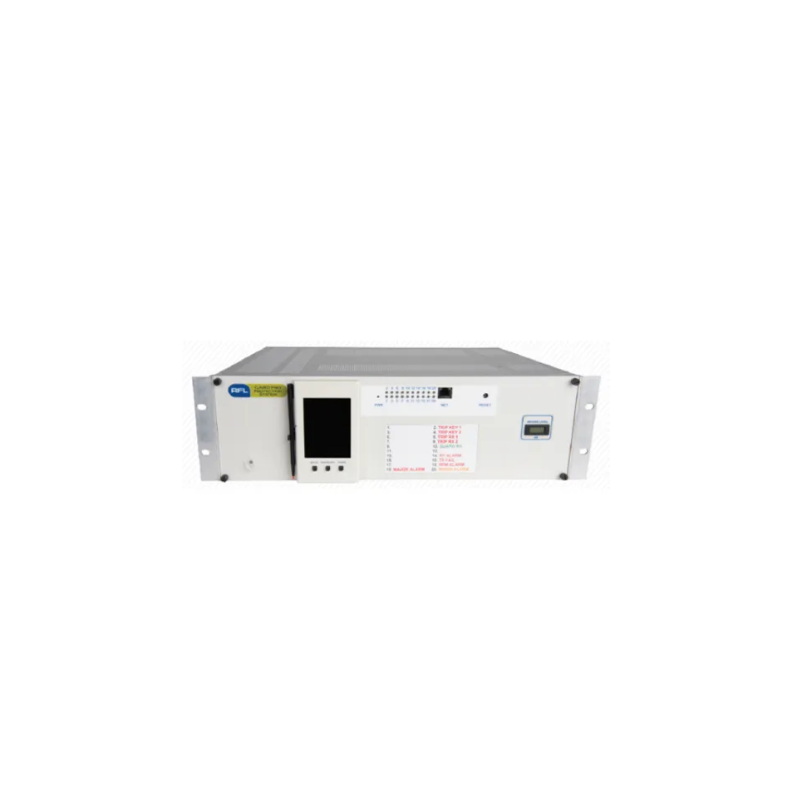

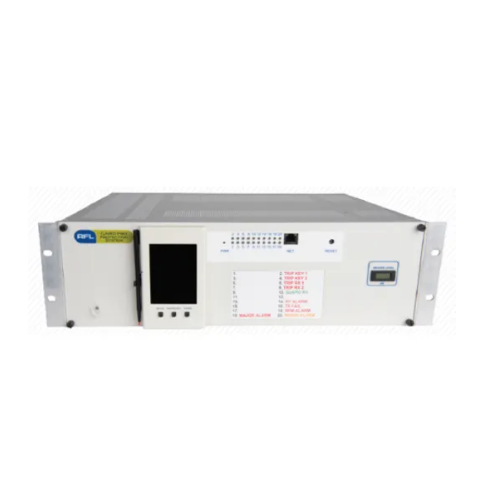

Hubbell, Puerta de enlace RFL GARD Pro® IEC-61850

El sistema GARD Pro 61850 incluye soporte para IEC 61850 Edition 2. Las empresas de servicios públicos pueden utilizar canales de comunicación heredados, para aplicaciones de protección, entre estaciones digitales IEC 61850. Como resultado, no es necesario establecer canales Ethernet seguros entre estaciones, ya que se pueden utilizar las redes digitales existentes o Powerline Carrier. Las características incluyen; puertos separados de bus de estación y bus de proceso, protocolo de redundancia paralela (PRP) para comunicaciones GOOSE redundantes, especificación de mensajes de fabricación (MMS) para control del sistema y gestión de estado, protocolo de tiempo de precisión (PTP) para sincronización de reloj y modos de prueba y simulación IEC 61850 Edición 2. El sistema está disponible en un tamaño de chasis de 3U o 6U. Se pueden utilizar varias interfaces de comunicaciones en una configuración redundante o independiente.

Utilización de las comunicaciones de subestaciones existentes: aproveche los canales de teleprotección existentes entre subestaciones digitales sin la necesidad de redes de paquetes seguras o canales de fibra óptica dedicados.

Puertos separados de bus de estación y bus de proceso: proporciona interfaces separadas para la funcionalidad crítica de GOOSE y las funciones de administración menos críticas. Permite el uso de LAN aisladas según los requisitos de la aplicación.

Protocolo de redundancia paralela (PRP): utiliza la funcionalidad IEC 62439-3 PRP para una redundancia de ruta perfecta de comunicaciones críticas de GOOSE.

Especificación de mensajes de fabricación (MMS): administre el sistema a través del bus de la estación con MMS para el control, el estado y la generación de informes del sistema.

Sincronización de reloj del protocolo de tiempo de precisión (PTP): sincronice el reloj del sistema y la secuencia de eventos (SOE) mediante el protocolo esclavo IEEE 1588v2 PTP. Funciona con PRP y utiliza el algoritmo de reloj maestro mejor para determinar la mejor fuente.

Soporte de prueba y simulación IEC 61850 Ed.2: capacidades de prueba perfectas con funcionalidad de modo y comportamiento IEC 61850. Permite el uso de dispositivos de simulación con fines de prueba.

Configuración de archivos SCL: configuración de parámetros de publicación y suscripción a través de un solo archivo. Personalice la configuración a través del configurador IED integrado y extraiga a un archivo SCL.
