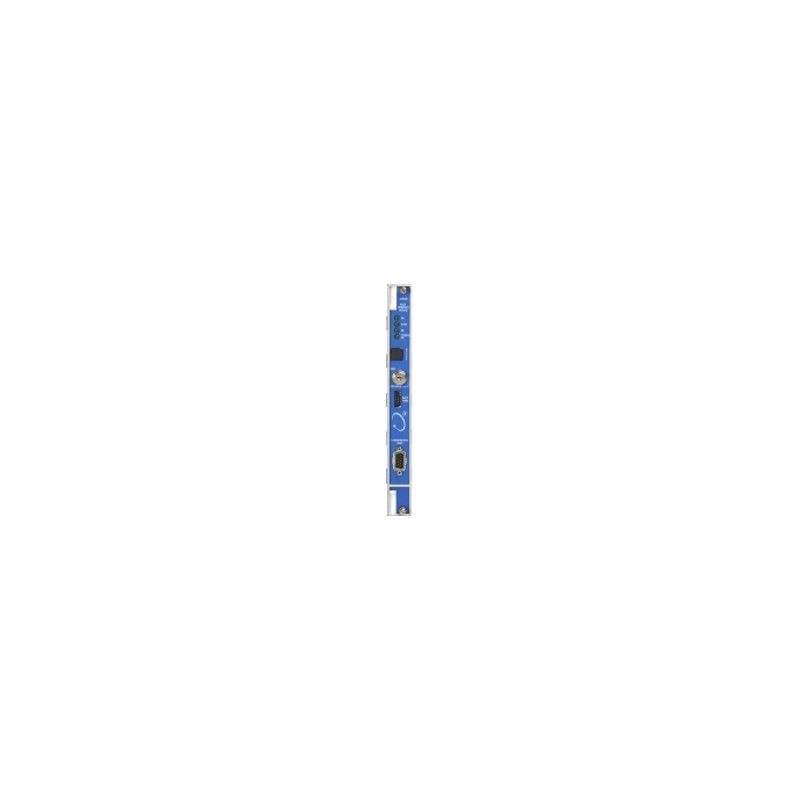

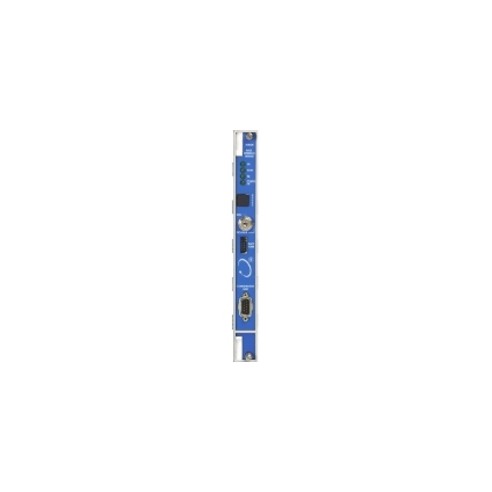

Bently Nevada, 3500/20, Módulo de interfaz de rack

El módulo de interfaz de rack (RIM) es la interfaz principal del rack 3500. Es compatible con un protocolo propietario que se utiliza para configurar el bastidor y recuperar

información de la maquinaria. La RIM debe estar ubicada en la ranura 1 del bastidor (junto a las fuentes de alimentación).

El RIM es compatible con los procesadores de comunicaciones

externas Bently Nevada, como TDXnet, TDIX y DDIX. Si bien el RIM proporciona ciertas funciones comunes a todo el rack, el RIM no forma parte de la ruta de supervisión crítica y no tiene ningún efecto sobre el funcionamiento normal y adecuado del sistema de supervisión general.

Se requiere una llanta por bastidor.

Para aplicaciones de redundancia modular triple (TMR), el sistema 3500 requiere una versión TMR del RIM. Además de todas las funciones estándar de RIM, el TMR RIM también realiza "comparación de canales de monitorización". La configuración 3500 TMR implementa la votación del monitor utilizando la configuración especificada en las opciones del monitor.

Con este método, el TMR RIM compara continuamente las salidas de tres (3) monitores redundantes. Si el TMR RIM detecta que la información de uno de esos monitores ya no está dentro de un porcentaje configurado de la información de los otros dos monitores, marcará que el monitor está en error y colocará un evento en la Lista de eventos del sistema.
