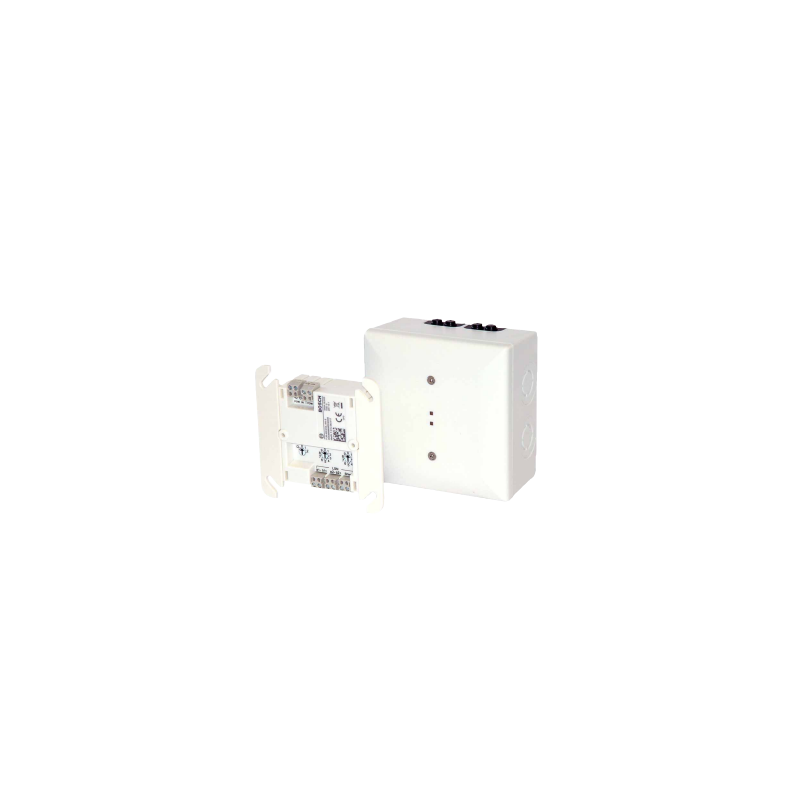

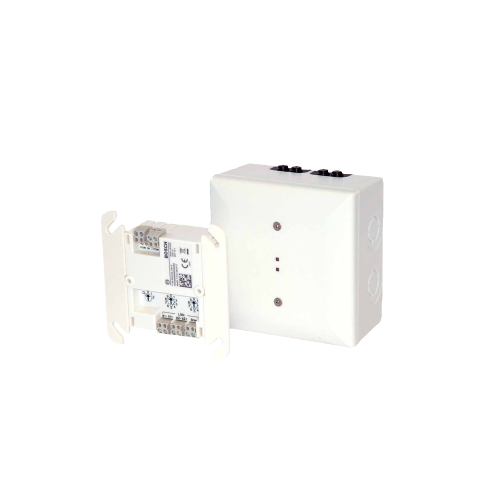

Bosch, FLM-420-EOL4W, Módulo RFL LSN

El módulo RFL termina las líneas LSN para la

supervisión de rotura de línea (ELS, anteriormente

requisito EN 54-13).

Detecta las averías de la línea primaria y la línea AUX

se las notifica a la CDI.

Certificaciones y aprobaciones

Región Marcas de calidad/cumplimiento

normativo

Alemania VdS G 211007 FLM-420-EOL4W-S,

FLM-420-EOL4W-D

Europa CE FLM-420-EOL4W-S/-D

CPD 0786-CPD-210027 FLM-420-EOL4W-

-S, -D

Especificaciones técnicas

Datos eléctricos

Tensión en funcionamiento de

auxiliar

De 8 V CC a 30 V CC

Tensión en funcionamiento de

LSN

De 15 V CC a 33 V CC

Consumo de corriente AUX < 5,0 mA

Consumo de corriente LSN < 2,0 mA

Datos mecánicos

Material de la carcasa Mezcla ABS + PC

Color de la carcasa Blanco (RAL 9003)

Dimensiones (An. x Al. x Pr.)

• FLM-420-EOL4W-D aprox. 77 x 86 x 44 mm

• FLM-420-EOL4W-S aprox. 126 x 126 x 71 mm

Peso

• FLM-420-EOL4W-D 85 g

• FLM-420-EOL4W-S 346 g

Condiciones ambientales

Temperatura de

funcionamiento permitida

De -20 °C a 55 °C

Temperatura de

almacenamiento permitida

De -25 °C a 85 °C

Humedad relativa permitida < 96%, sin condensación

Clase de protección según

IEC 60529

• FLM-420-EOL4W-D IP 30

• FLM-420-EOL4W-S IP 54

Información para pedidos

FLM-420-EOL4W-S Módulo final línea, 4 hilos. mont.superf

Para la terminación de una línea LSN de 4 cables con

Supervisión ampliada de línea (ELS), para montaje en

superficie

Número de pedido FLM-420-EOL4W-S

FLM-420-EOL4W-D Módulo final línea, 4 hilos mont. raíl

Para la terminación de una línea LSN de 4 cables con

Supervisión ampliada de línea (ELS), para montaje en

raíl

Número de pedido FLM-420-EOL4W-D
