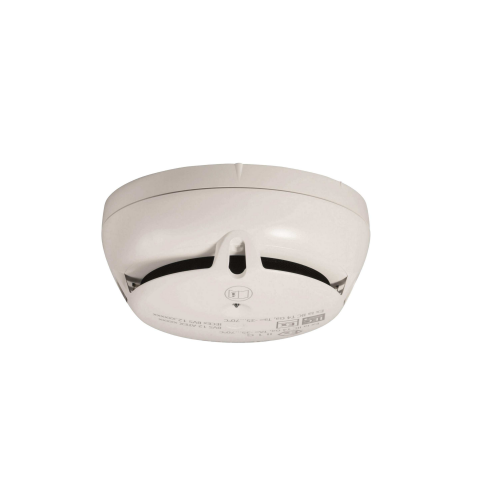

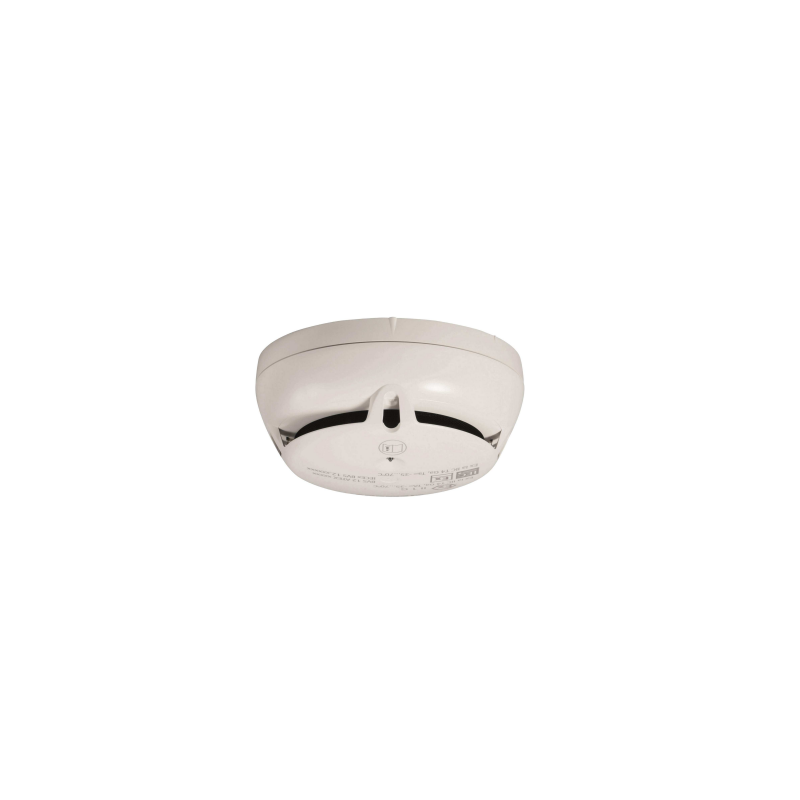

Bosch, OOH740-A9-EX, Detector óptico dual, áreas explosivas

Se pueden seleccionar los siguientes conjuntos de

parámetros en el detector de puntos:

• sensible (óptico dual/DO)

• A1R (térmico)

• BR (térmico)

Se selecciona un conjunto de parámetros omitiendo

(DO) o instalando una resistencia con un valor

especificado (A1R o BR). La resistencia está instalada

en los terminales de conexión para el indicador

externo de alarma en la base del detector.

Sensor óptico dual (sensor de humo)

Los dos sensores ópticos en el detector de humos

emplean el método de dispersión de luz. En caso de

incendio, el humo penetra en la cámara de medición y

las partículas de humo reflejan la luz. Un sensor actúa

como reflector hacia delante y el otro como reflector

hacia atrás. Las partículas de humo se iluminan desde

diferentes ángulos. Un fotodiodo actúa como

receptor. La cantidad de luz que llega al fotodiodo se

convierte en una señal eléctrica proporcional.
