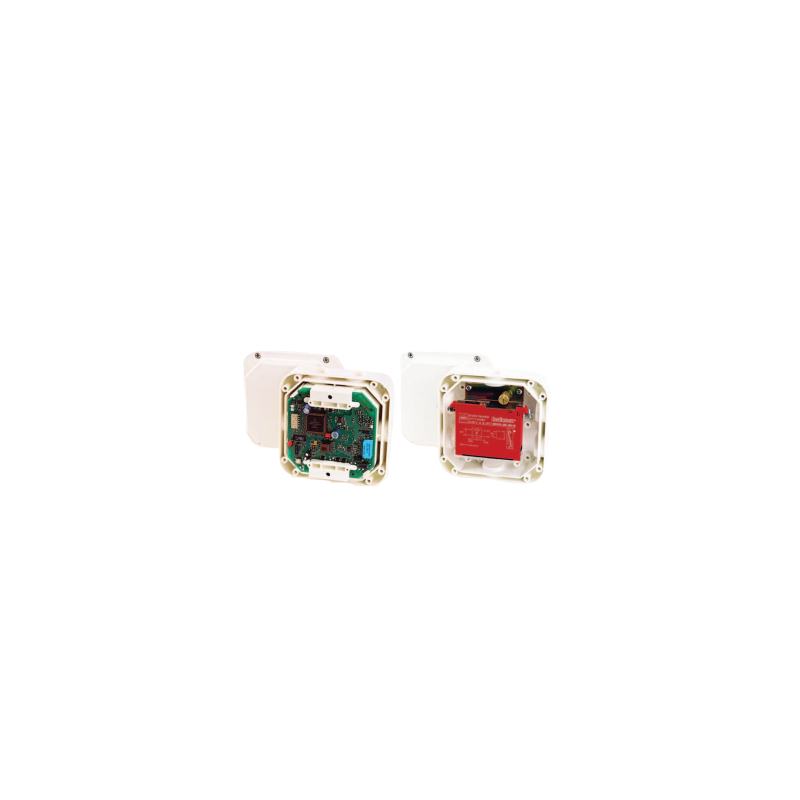

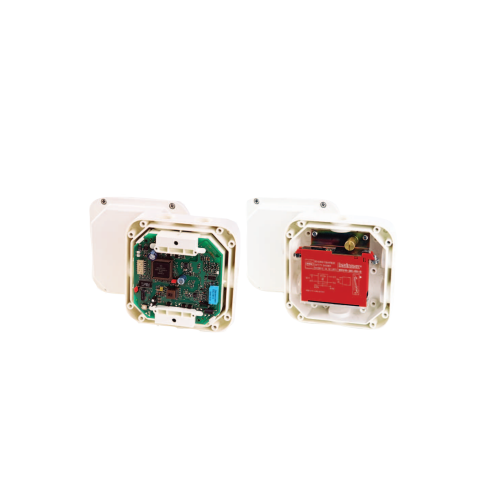

Bosch, SB3, Barrera de seguridad

u Apto para aplicaciones con detectores Ex

u Módulo de entrada/salida incluido

u Material sintético a prueba de impactos y

resistente a los arañazos

u Gran abertura para reutilizar los taladros

existentes

u Terminales de conexión sin tornillos

Descripción del sistema

Funciones

La barrera de seguridad SB3 limita la energía eléctrica

entre circuitos de seguridad inherente y no inherente,

evitando así la ignición de mezclas de gas debido a

chispas eléctricas.

La barrera de seguridad siempre se debe instalar

fuera del área explosiva.

El módulo de entrada/salida DCA1192 es el

aislamiento galvánico entre la central de incendios y la

barrera de seguridad SB3.

Información reglamentaria

Región Marcas de calidad/cumplimiento normativo

Europa Ex 01 ATEX 2088 SB 3

Alemania VdS G 298021 DC 1192

Europa CE DC 1192

CE SB 3

Notas de configuración/instalación

• La norma de la Directiva 1999/92/EC contiene

información importante sobre la planificación y la

instalación en áreas con un riesgo potencial de

atmósfera explosiva.

• Durante la planificación de la obra, la adhesión a los

estándares y directivas nacionales es esencial.

• Para planificar una línea de detector

intrínsecamente segura para zonas explosivas, debe

tener en cuenta lo siguiente:

– El número n de dispositivos conectados a la línea del detector de la barrera de seguridad

SB3.

– La longitud de cable l de la línea del detector de

la barrera de seguridad SB3

Se debe cumplir la siguiente inecuación para conseguir una línea de detector intrínsecamente segura:

Ci

 (nF)

lo que da como resultado

C0 > (n x Ci

) + (l x Cc) L0 (SB3) > Li

lo que da como resultado

L0 > (n x Li

) + (l x Lc)
