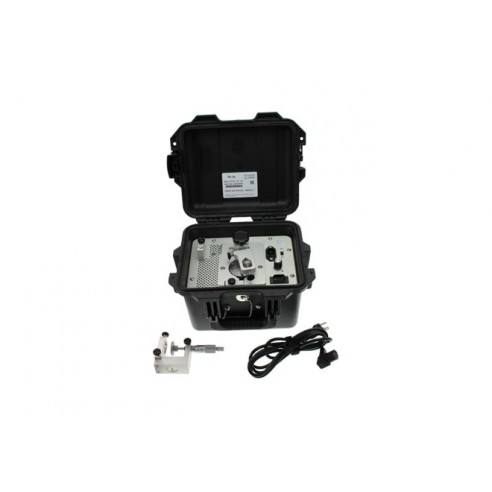

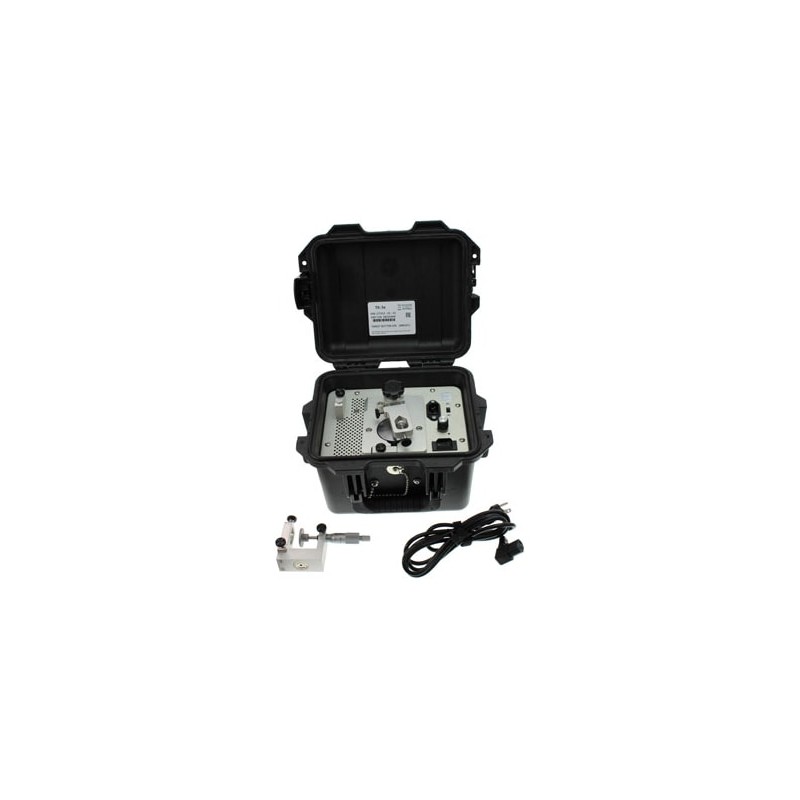

Bently Nevada TK-3, Kit de prueba del sistema de proximidad

El kit de prueba del sistema de proximidad Bently Nevada TK-3 simula la vibración y la posición del eje para calibrar los monitores Bently Nevada. Además para verificar las condiciones de funcionamiento de las lecturas del monitor, el TK-3 también se utiliza para la verificación estática y dinámica de sondas de proximidad. Un sistema correctamente calibrado garantiza que las entradas del transductor y las lecturas del monitor resultantes sean precisas.

El sistema utiliza un conjunto de micrómetro de husillo extraíble para verificar el sistema de transductores y calibración del monitor de posición. Este conjunto cuenta con un soporte de sonda universal que se adapta a diámetros de sonda de 5 mm a 19 mm (0,197 hasta 0,75 pulgadas). El soporte sostiene la sonda mientras el usuario mueve el objetivo hacia o lejos de la punta de la sonda en incrementos calibrados y registra el salida del sensor de proximidad mediante un voltímetro. El conjunto de micrómetro de husillo también cuenta con una conveniente base magnética para facilitar su uso en el campo.

Los monitores de vibración se calibran utilizando la placa de bamboleo accionada por motor. Un conjunto de brazo oscilante ubicado sobre la placa de bamboleo sostiene la sonda de proximidad en su lugar. Este conjunto utiliza un montaje de sonda universal, idéntico al utilizado con el conjunto de micrómetro de husillo. Mediante el uso del factor de escala absoluto de la sonda de proximidad junto con un multímetro, el usuario ajusta la sonda para encontrar una posición en la que la cantidad deseada de la vibración (determinada por la salida de voltaje de CC pico a pico) está presente. No se necesita osciloscopio. A continuación, el usuario puede comparar los valores de un monitor de vibraciones. lectura a la entrada de señal de vibración mecánica conocida visualizada por la sonda de proximidad. La señal de vibración mecánica del TK-3 puede oscilar entre 50 hasta 254 μm (2 a 10 mils) de pico a pico.
