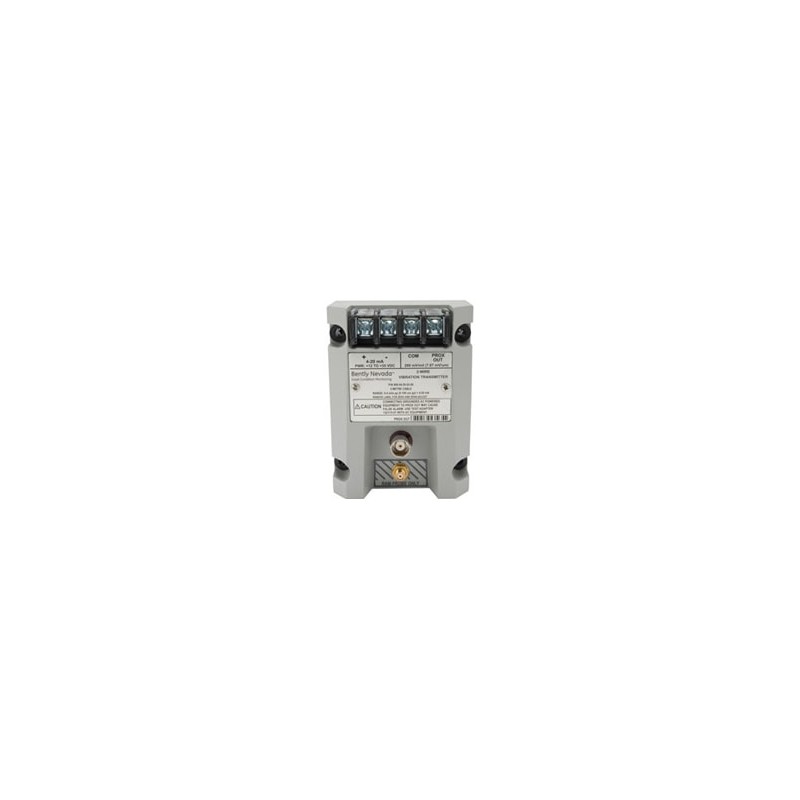

Bently Nevada, Transmisor de vibraciones Bently Nevada 990

El transmisor de vibración Bently Nevada 990 está destinado principalmente a los fabricantes de equipos originales (OEM) de compresores de aire centrífugos o pequeñas bombas, motores o ventiladores que prefieren proporcionar una simple señal de vibración proporcional de 4 a 20 mA como entrada a su sistema de control de maquinaria.

El transmisor de vibración 990 es un dispositivo de 2 hilos alimentado por bucle que acepta la entrada de las sondas de proximidad 3300 NSv de Bently Nevada y un cable de extensión correspondiente (disponible en opciones de longitud de sistema de 5 m y 7 m). El transmisor condiciona la señal en unidades de ingeniería de amplitud de vibración pico a pico apropiadas, y proporciona este valor como una señal proporcional estándar de la industria de 4 a 20 mA como entrada al sistema de control donde se producen las alarmas y la lógica de protección de la maquinaria.

Especificaciones del transmisor de vibración Bently Nevada 990

Entrada Acepta 1 sonda de proximidad 3300 NSv sin contacto y cable de extensión

Poder Requiere una entrada de +12 a +35 V CC en el terminal del transmisor

Salida de señal 4-20 mA

Precisión del bucle Dentro de ±1.5% sobre el rango de escala completa especificado

Espacio de la sonda La sonda debe estar separada entre 0,5 y 1,75 mm del objetivo para garantizar un rango de escala completo

Resistencia máxima del bucle 1.000 Ω incluido el cable a 35 Vdc

Limitación de corriente 23 mA típico

Cero y Span Ajustes externos que no interactúan

NO OK/Señal de derrota La salida de señal irá a menos de 3,6 mA dentro de 100 μs después de que ocurra una condición No OK. La salida de señal se restablece dentro de 2-3 segundos después de que se elimina la condición No OK

Inhibir de encendido La salida de señal se mantiene a menos de 3,6 mA durante 2 a 3 segundos después de aplicar la alimentación

Salida del sensor de proximidad Compatible con equipos de prueba portátiles sin conexión a tierra. Cuando utilice un equipo de prueba alimentado por CA con conexión a tierra, utilice el adaptador de prueba 122115-01 para el aislamiento de la señal

Impedancia de salida Prox Out tiene una impedancia de salida de 10 kΩ calibrada para una carga de 10 MΩ

Rango lineal Prox Out 1,4 mm. Comienza aproximadamente a 0,25 mm de la superficie objetivo

Factor de escala incremental de salida Prox Out 7,87 mV/μm (200 mV/mil) ± 6,5% típico, incluidos los errores de intercambiabilidad, cuando se mide en incrementos de 0,25 mm en el rango lineal utilizando un objetivo plano de 30 mm. En el peor de los casos, 7,87 mV/μm ± 10%. Nivel de ruido típico: 50 mV/pp

Estabilidad de la temperatura El factor de escala incremental se mantiene dentro del ±10% de 7,87 mV/μm de 0 °C a +70 °C

Respuesta de frecuencia De 5 Hz a 6.000 Hz +0, -3 dB

Tamaño objetivo mínimo 9,5 mm de diámetro

Longitud del cable conductor Máximo para la salida del sensor de proximidad (conector BNC), la distancia máxima del cable es de 3 metros

Clasificación eléctrica Aprobación de propósito general por la Asociación Canadiense de Normas (CSA/NRTL/C) en América del Norte y por VDE en Europa. 990 tiene el marcado CE para Europa
