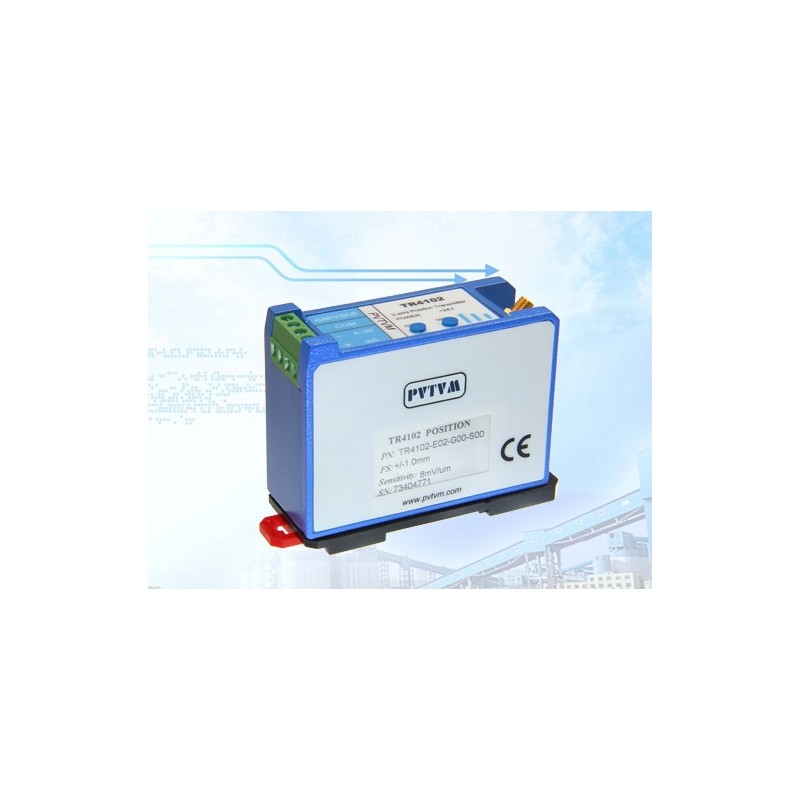

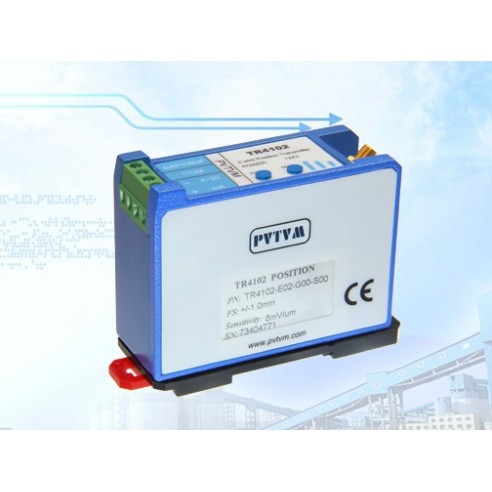

PVTVM, Transmisor alimentado por bucle de proximidad TR4102 para referencia axial de posición/fase

Detalles del producto:

El TR4102 es una solución rentable para monitorizar la posición axial o la referencia de fase sobre el balance de las máquinas vegetales. El TR4102 combina el controlador de la sonda de proximidad y el circuito de acondicionamiento de señal en un solo paquete. Funciona con una sonda de proximidad y un cable de extensión como sistema.

Características

Transmisor alimentado por bucle

No requiere un driver de sonda de proximidad

Salida con búfer/GAP

Compatible con sondas de proximidad de otros fabricantes (5mm, 8mm y 11mm)

Carcasa fundida de aluminio (sin cobre) con envasado epoxi para una mejor protección ambiental y fiabilidad

Del mismo tamaño que un controlador de sonda de proximidad

Especificaciones

Eléctrico

Fuente de alimentación DCS o PLC:

16-30VDC

Interfaz de sensores:

Cable coaxial especial de 95Ω con conector

Sonda:

Sondas de 5mm, 8mm y 11mm que incluyen: las series TM0180, TM0105, TM0110, 3300 y 7200

Sensor Linear Range (referencia con acero AISI 4140):

Sonda de 5 mm, 8 mm: 2,0 mm (80 mil)

Aproximadamente 0,25 mm (10 mil) a 2,25 mm (90 mil)

Sonda de 11 mm: 4,0 mm (160 mil)

Aproximadamente 0,4 mm (15 mil) a 4,4 mm (175 mil)

Transmisiones de 4-20mA:

2 cables, carga

Referencia de fase: respuesta en frecuencia: 0 - 10 KHz

(G02 y G03)

Salida con búfer (GAP V):

Señal de posición en bruto

Nominal: 2-18VDC

Impedancia: 20KΩ

Distancia máxima del cable: 3,0 m (10 pies)

Sensibilidad: 8 mV/um (200 mV/mil) nominal

Respuesta en frecuencia: 0 - 10 KHz

Carga máxima:

50×(Vs-16)

Donde Vs es la fuente de alimentación del sistema

Autoevaluación del sistema:

Sistema aceptable: salida 4-20mA

Sistema no está bien: salida < 3,6 mA

Físico

Altura: 75 mm (2,95")

Peso: 1,0 kg (2,0 lbs)

Medio ambiente

Temperatura:

Funcionamiento: -40°C a +70°C

Almacenamiento: -40°C a +100°C

Humedad:

90% no condensado
